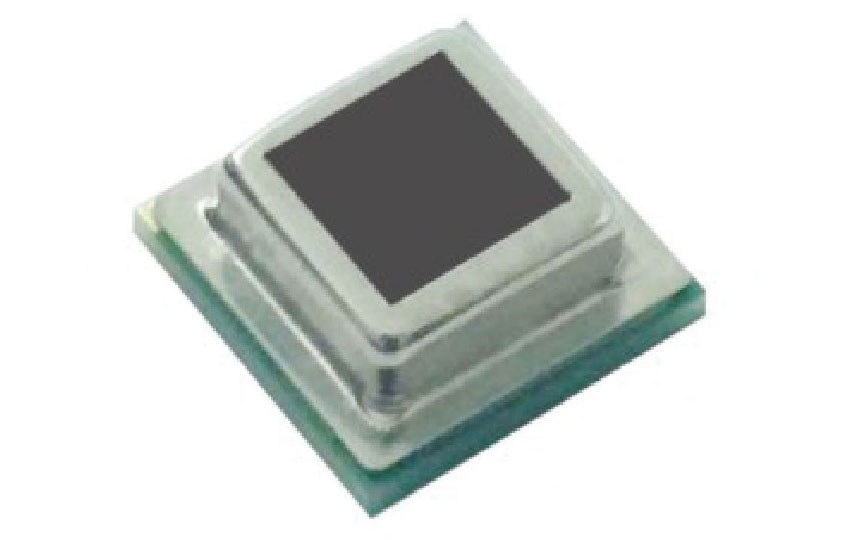

Sensor infravermelho piroelétrico analógico de quatro elementos MINI SMD

Sensor infravermelho piroelétrico analógico de quatro elementos MINI SMD

Embalagem e identificação do produto
Diagrama esquemático da embalagem da fita do produto

1) A quantidade padrão de cada produto é 1000pcs.
2) Cada produto é tricotado no sentido anti-horário, e o orifício de alimentação está no lado esquerdo do usuário.
3) A etiqueta anexada a cada produto indica claramente o modelo, quantidade do produto, data de produção, etc.
4) Uma etiqueta verde ROHS é afixada em cada produto.

Parâmetros básicos do sensor

Quaisquer condições de trabalho que excedam o valor nominal na tabela a seguir podem causar danos permanentes ou falha do dispositivo.
A operação de longo prazo próxima ao valor nominal do dispositivo pode afetar a vida útil e a confiabilidade do sensor.

Diagrama de circuito equivalente

Sensor infravermelho piroelétrico analógico de quatro elementos MINI SMD welding conditions and precautions
1. Consulte a curva de temperatura mostrada na figura abaixo para o processo de soldagem por refluxo. Recomenda-se definir a zona de pré-aquecimento, configuração da zona de aquecimento, zona de temperatura mais alta e zona de resfriamento.
2.Se você usar solda manual para soldar as almofadas PIR, você pode usar estanho temperado quente na parte de trás da placa de montagem PIR para completar a solda em 3 segundos. Quando a soldagem manual é usada, uma vez que a temperatura de soldagem é incontrolável, o desempenho do sensor pode diminuir devido ao superaquecimento. Tente evitar a soldagem manual.
3. Recomenda-se que os usuários tentem usar o tamanho de almofada recomendado na especificação ao projetar o tamanho da almofada do sensor.
4.Precauções para o processo de soldagem.

1) Não toque na almofada do produto com as mãos desprotegidas antes de soldar o produto, pois isso pode levar a uma soldagem deficiente do produto.

2) Se a quantidade de impressão da pasta de estanho da solda não for consistente ou um lado da oxidação da almofada, pode levar à soldagem em ambos os lados da velocidade da estanho da almofada não é consistente, resultando no processo de soldagem do produto produzido um efeito "standstone", e até mesmo o produto após a soldagem para escapar da área de soldagem.

3) Se a oxidação local da almofada causar falha local do estanho, o desempenho do sensor não funcionará corretamente.

4) Clientes de acordo com o tipo de pasta de estanho usado, ajuste razoável do processo de soldagem por refluxo, como pasta de estanho de alta temperatura, a temperatura recomendada é ajustada para cerca de 260 graus C, de modo que a pasta de estanho derreta totalmente, para garantir que o produto e placa de PCB soldando bem. (* Recomenda-se que o cliente complete a pasta de estanho para tela de seda da placa de PCB, o sensor correspondente montado na posição central para aumentar o processo de pontilhamento de cola vermelha, pode melhorar a precisão da posição de soldagem de soldagem por refluxo)

5) Não reflua repetidamente a soldagem ou os reparos de aquecimento repetidos, caso contrário, isso afetará seriamente a vida útil e o desempenho do sensor;

6) Não use produtos químicos corrosivos antes e depois da soldagem do produto para limpar ou limpar o filtro óptico na tampa da janela do sensor (etanol sem água é recomendado para limpeza ou limpeza), pois isso pode fazer com que o sensor falhe.

7) Após o produto sensor completar a soldagem por refluxo, não pressione o filtro, caso contrário, fará com que o filtro afunde, deve ser colocado mais de 2H para teste ou uso.

8) Evite tocar no filtro do produto e seus terminais de soldagem com folhas de metal ou com as mãos desprotegidas.

9) O operador deve usar uma pulseira antiestática ao pegar o sensor.

10) Siga rigorosamente as especificações dos pés de soldagem do produto para a montagem da soldagem, caso contrário, o sensor não funcionará.
