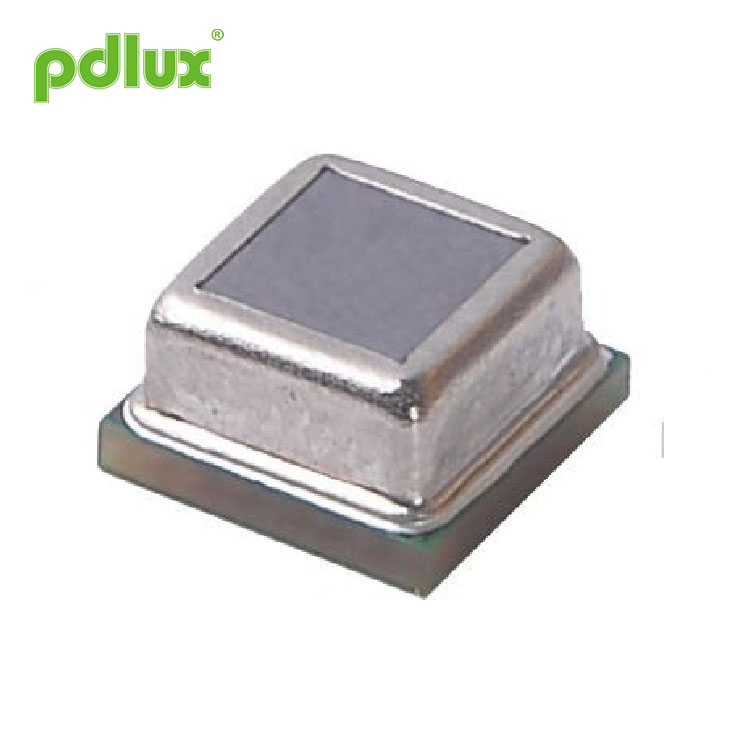

Sensor infravermelho digital piroelétrico anti-bloqueio de quatro elementos MINI SMD

Sensor infravermelho digital piroelétrico anti-bloqueio de quatro elementos MINI SMD

Product and recommended pad size diagram of Sensor infravermelho digital piroelétrico anti-bloqueio de quatro elementos MINI SMD

Basic parameters of Sensor infravermelho digital piroelétrico anti-bloqueio de quatro elementos MINI SMD
Qualquer coisa além das classificações na tabela a seguir pode causar danos permanentes ao dispositivo. O uso de longo prazo próximo ao valor nominal pode afetar a confiabilidade do dispositivo.

Diagrama de bloco interno

Condições de trabalho (T = 25 ° C, VDD = 3V, a menos que especificado de outra forma)

Modo de disparo de saída

Configuração de tempo de pin ONTIME
Quando a sonda detecta o sinal de movimento do corpo humano, ela emitirá um nível alto no pino REL. A duração deste nível é determinada pelo nível aplicado ao pino ONTIME (consulte a tabela abaixo). Se o dispositivo de alto nível REL tiver vários sinais de disparo gerados, desde que um novo sinal de disparo seja detectado, o tempo REL será reiniciado e, em seguida, a cronometragem será reiniciada.

1. A corrente de trabalho está relacionada à resistência selecionada R. Quanto maior a resistência, menor a corrente de trabalho. A corrente média consumida por R durante o período de retardo efetivo REL é: IR - 0.75VDD / R. Durante o período de retardo ineficaz, R não consome corrente. Se você tem requisitos de alto consumo de energia e está frequentemente no período de atraso efetivo, é recomendado usar o modo de temporização REL digital.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Observação: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

Configurações de sensibilidade

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

Configurações de pin OEN

OEN é o pino de habilitação para a saída REL. Quando o OEN insere uma baixa tensão, a saída REL é sempre baixa; quando o OEN insere uma alta tensão, quando o pino PININ / NPIRIN detecta um sinal de acionamento de corpo humano normal através do sensor, REL emite um nível alto até que não haja nenhum sinal de acionamento de corpo humano, e passa de REL. Após o tempo de tempo, REL emite baixo nível. Após um tempo de proteção de cerca de 2 segundos, o sinal do corpo humano pode ser detectado novamente. O pino OEN pode ser conectado ao fotorresistor ou fotodiodo para realizar a função de não trabalhar durante o dia e trabalhar à noite.

Circuito de aplicação típico
Exemplo de aplicação triodo

Soldadura por refluxo
Instruções de solda de refluxo do sensor
Ao soldar por refluxo, siga a curva de temperatura mostrada na figura abaixo. Qualquer coisa que exceda a temperatura de refluxo mostrada na figura abaixo deve consultar o engenheiro de vendas com antecedência.

Embalagem

Observação: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

Observação for welding
Não exceda a temperatura máxima da curva de temperatura mostrada na figura acima, caso contrário, pode causar a degradação do desempenho do sensor.
Não repita a soldagem de refluxo e o aquecimento e desmontagem repetidos, o que afetará seriamente a vida e o desempenho do sensor e não é coberto pela garantia do produto.
Não use produtos químicos corrosivos para limpar o filtro óptico (pode-se usar etanol absoluto), que podem fazer com que o sensor funcione incorretamente ou falhe. Não use imediatamente após a montagem do sensor, é recomendado usá-lo após 1h.
Be careful not to touch the terminals with metal pieces or hands. Observação for welding:

Faixa de temperatura (umidade) do ambiente operacional
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Temperatura de armazenamento: -40℃～ +80℃
＞ Umidade: Umidade de trabalho: ‰ ¤ 85% UR (não deve ser embaçado ou congelado)
Umidade de armazenamento: ‰ ¤ 60% RH
＞ Quanto à temperatura ambiente de uso e ao escopo de adaptação, refere-se à temperatura e umidade que podem fazer o sensor funcionar continuamente, não a garantia de trabalho contínuo para durabilidade e resistência ambiental. Quando usado em um ambiente de alta temperatura e alta umidade, o sensor irá acelerar o envelhecimento.

Outras considerações
＞ Operação incorreta pode ocorrer devido a ruído eletrotérmico, como eletricidade estática, raios, telefones celulares, rádios e luz de alta intensidade.
＞ O produto terminal do cliente deve ser instalado firmemente para evitar mau funcionamento causado pelo vento e agitação.
＞ Será danificado após forte vibração ou impacto e causar mau funcionamento. Evite vibração ou impacto de alta resistência.
＞ Este produto não é um produto à prova d'água e à prova de poeira. Deve ser à prova d'água, poeira, anticondensação e anticongelante ao usá-lo.
＞ Se o gás corrosivo volatilizar no ambiente de trabalho, isso causará um mau funcionamento.
