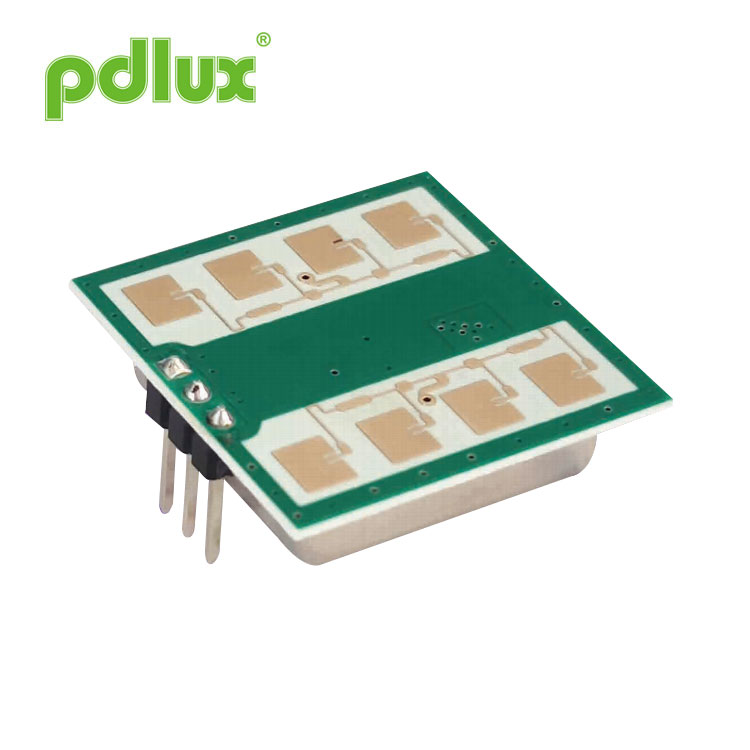

Sensor de microondas PD-165 24 GHz para portas automáticas
Sensor de micro-ondas PD-165 24 GHz para portas automáticas, de propriedade da empresa PDLUX com direitos de propriedade intelectual independentes, com frequência central de 24,125 GHz. Comparado com sensores semelhantes no mercado, possui menor ruído, maior resolução de detecção e maior ângulo de detecção.
Modelo:PD-165
Enviar consulta
Sensor de movimento de micro-ondas PD-165 24,125 GHz
Aplicativo
Interruptor inteligente
Interruptor suspenso
Detecção de intrusão
Interruptor inteligente
Interruptor suspenso
Detecção de intrusão
Sensor de micro-ondas PPD-165 24 GHz para portas automáticas, de propriedade da empresa PDLUX com direitos de propriedade intelectual independentes, com frequência central de
24,125 GHz. Comparado com sensores semelhantes no mercado, possui menor ruído, maior resolução de detecção e maior ângulo de detecção. Maior estabilidade para detecção de alvos móveis. Pode ser amplamente utilizado em áreas como detecção de alvos móveis de segurança, sensores automáticos de portas, detecção de presença de vida, detecção de velocidade de movimento, iluminação automática com detecção de movimento, etc.
O PD-165 considera totalmente o desempenho médio da sensibilidade da área de detecção. Possui alta resolução de detecção, boa consistência e boas características de baixa tensão, bem como deslocamento de baixa frequência. É um sensor de detecção móvel de alto desempenho.
O PD-165 considera totalmente o desempenho médio da sensibilidade da área de detecção. Possui alta resolução de detecção, boa consistência e boas características de baixa tensão, bem como deslocamento de baixa frequência. É um sensor de detecção móvel de alto desempenho.
De acordo com EN 300440、EN 62479
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretiva ROHS - 2011/65/EU
De acordo com a diretiva REACH - 1907/2006/EC
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretiva ROHS - 2011/65/EU
De acordo com a diretiva REACH - 1907/2006/EC
Tamanho dos produtos
Parâmetros Técnicos
| Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades |
| Tensão de alimentação | Vcc | 3.0 | 5.0 | 5.25 | V |
| Consumo Atual | lcc | 20 | 35 | 38 | mA |
| Modo de operação | Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA | ||||
| Largura de pulso | Pulso | 10 | μs | ||
| Temperatura operacional | Principal | -30~+85 +100(Máx.) | ℃ | ||
| Temperatura de armazenamento | Teste | -10 | +60 | ℃ | |
| Tempo estável |
|
<5 |
|
μseg | |
| Configuração de frequência | f | 24.000 | 24.125 | 24.250 | GHz |
| Potência Irradiada (EIRP) | Beicinho | <2,0 | <2,5 | <3,0 | mW |
| Umidade ambiente de armazenamento | 45%~65% | RH | |||
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e ao limite do MCU. De acordo com a aplicação, para fornecer amplitude suficiente da saída do sinal IF do mixer para o circuito de amplificação, a amplificação externa total necessária pode ser em torno de 70 a 80dB (com diferentes larguras de banda e ganhos configurados de acordo com diferentes necessidades).
- SE Saída: - Faixa de detecção convencional PD-165F (350-550mVp-p)
- PD-165H Versão de alta sensibilidade (580-980mVp-p)
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: Operação de pulso
