Sensores de detecção de intrusão montados no teto PD-V11

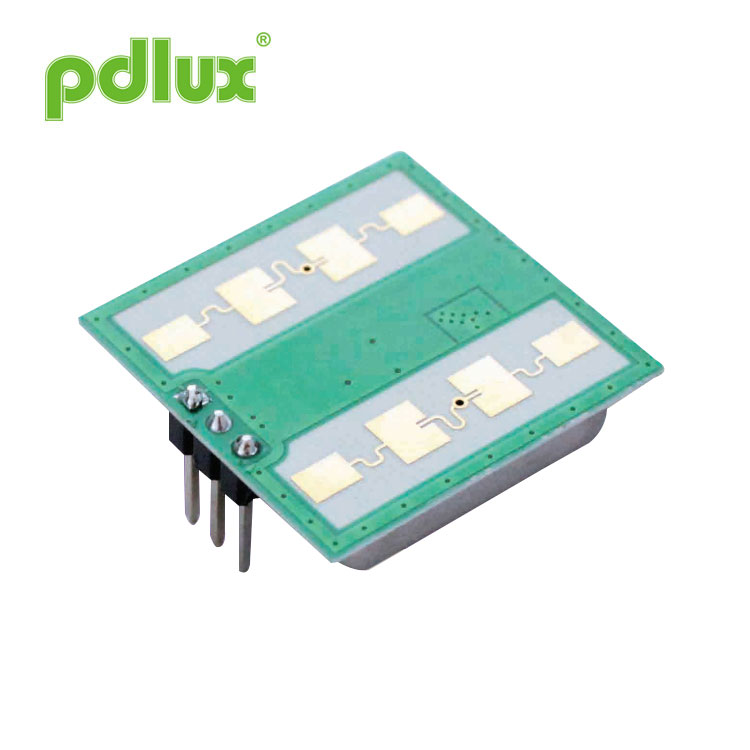

Os sensores de detecção de intrusão montados no teto PD-V11 são um módulo transceptor doppler de banda K. Esta é uma antena plana de nosso próprio projeto que desenvolve um layout com transmissões e recepções bem combinadas.
Modelo:PD-V11
Enviar consulta
Sensor de movimento de micro-ondas PD-V11 24,125 GHz
Aplicativo
Interruptor inteligente
Interruptor suspenso
Detecção de intrusão
Interruptor inteligente
Interruptor suspenso
Detecção de intrusão
Os sensores de detecção de intrusão montados no teto PD-V11 são um módulo transceptor doppler de banda K. Esta é uma antena plana de nosso próprio projeto que desenvolve um layout com transmissões e recepções bem combinadas.
Recalculamos e reorganizamos o layout interno para torná-lo mais significativo. Faça com que a frequência principal do sensor seja mais estável. Estas são nossas patentes de design para uma faixa mais ampla de temperaturas ambientes. O V11-H possui menor ruído, maior resolução e maior sensibilidade. Função antiestática integrada. Comparado com produtos similares tradicionais, o desempenho é mais estável e confiável.
V11-M e V11-L são sensibilidades diferentes que podem ser personalizadas de acordo com as necessidades do usuário.
Esta série de módulos sensores é ideal para iluminação automática. Sensor de detecção de intrusão de comportamento de domínio de segurança.
Recalculamos e reorganizamos o layout interno para torná-lo mais significativo. Faça com que a frequência principal do sensor seja mais estável. Estas são nossas patentes de design para uma faixa mais ampla de temperaturas ambientes. O V11-H possui menor ruído, maior resolução e maior sensibilidade. Função antiestática integrada. Comparado com produtos similares tradicionais, o desempenho é mais estável e confiável.
V11-M e V11-L são sensibilidades diferentes que podem ser personalizadas de acordo com as necessidades do usuário.
Esta série de módulos sensores é ideal para iluminação automática. Sensor de detecção de intrusão de comportamento de domínio de segurança.
De acordo com EN 300440、EN 62479
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretiva ROHS - 2011/65/EU
De acordo com a diretiva REACH - 1907/2006/EC
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretiva ROHS - 2011/65/EU
De acordo com a diretiva REACH - 1907/2006/EC
Tamanho dos produtos
Parâmetros Técnicos
| Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades |
| Tensão de alimentação | Vcc | 3.0 | 5.0 | 5.25 | V |
| Consumo Atual | lcc | 20 | 35 | 38 | mA |
| Modo de operação | Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA | ||||
| Largura de pulso | Pulso | 10 | μs | ||
| Temperatura operacional | Principal | -30~+85 +100(Máx.) | ℃ | ||
| Temperatura de armazenamento | Teste | -10 | +60 | ℃ | |
| Tempo estável |
|
<5 | μseg | ||
| Barulho |
|
3.5 | 4.0 | 4.5 | mVrms |
| Configuração de frequência | f | 24.000 | 24.125 | 24.250 | GHz |
| Potência Irradiada (EIRP) | Beicinho | <2,0 | <2,5 | <3,0 | mW |
| Umidade ambiente de armazenamento | 45%~65% | RH | |||
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e ao limite do MCU.
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
