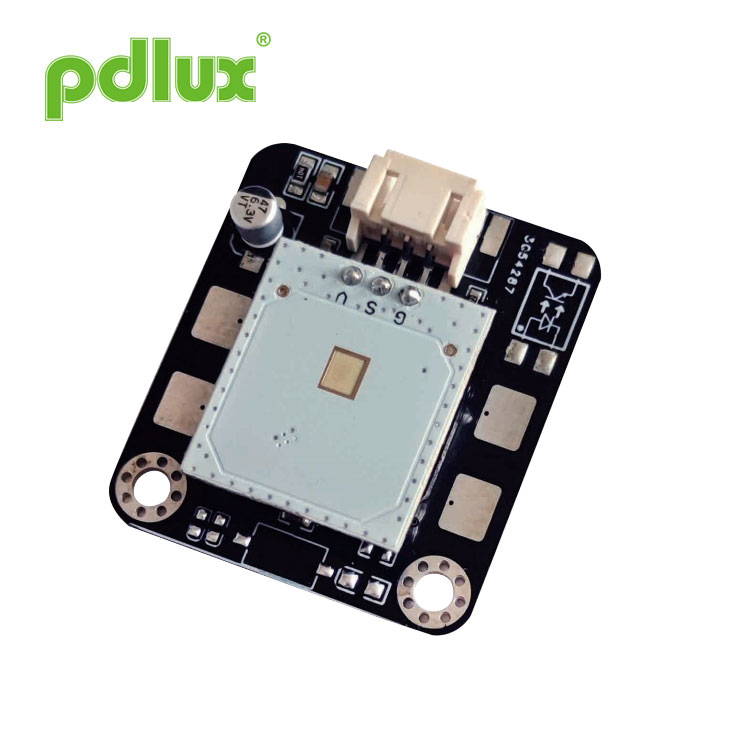

Tecnologia avançada de sensor de ondas milimétricas PD-V18-M1

Módulo de combinação de aplicação de sensor de onda milimétrica PD-V18-M1



Resumo

A tecnologia avançada de sensor de ondas milimétricas PD-V18-M1 e um circuito de amplificação + MCU projetado para controle sem contato. Também pode ser chamado de módulo controlador para detecção de ondas de curto alcance. Seus cenários de aplicação são muito extensos, você pode controlar o trabalho elétrico ou desligar com um aceno de mão em diferentes ângulos de 10-30cm, podendo ainda gerar diferentes produções com a quantidade de balanços. Por exemplo: um balanço para abrir a porta elétrica; dois balanços para abrir o sistema de iluminação.
Especialmente após o batismo da epidemia, as pessoas apresentam uma resistência sincera à mudança de contato público. É por esta razão que desenvolvemos um sistema de sensor de ondas, que também pode ser aplicado a produtos eléctricos e electrónicos semelhantes, para que tenha mais espaço para a imaginação.

Características

Este é um módulo aplicativo projetado especificamente para controle sem contato. No início do projeto, consideramos totalmente a aplicação de produtos em diferentes produtos, por isso projetamos especialmente o volume do sensor móvel de ondas milimétricas (24,125 GHz) em um tamanho ultrapequeno, e o circuito de amplificação de sinal e o MCU foram planejados em um PCB, que era compacto e estável. Módulos que podem ser aplicados na faixa de 10 a 30 cm podem controlar aparelhos elétricos com um aceno de mão. Os usuários podem aplicá-lo a diferentes produtos conforme necessário. A distância de detecção pode ser customizada de acordo com a necessidade do cliente.

Parâmetros Técnicos

Parâmetro	Notas	Mínimo	Tipo	Máx.	Unidades
Tensão de alimentação	Vcc	3.0	5.0	5.2	V
Consumo Atual	CC	10	18	20	mA
Temperatura operacional	Principal	-30~+85			℃
Temperatura de armazenamento	Teste	-10		+60	℃
Configuração de frequência	f	24.000	24.125	24.250	GHz
Potência Irradiada (EIRP)	Beicinho	<2,0	<2,5	<3,0	mW
Umidade ambiente de armazenamento	45%~65%				RH



Instalação

1. Deve-se tomar cuidado para evitar danos ao equipamento. Medidas de proteção contra ESD devem ser tomadas em todas as fases de armazenamento, manuseio, montagem e teste. Não toque na antena do radar e nos pinos deste módulo, e não toque nos pinos com um multímetro para medir.

2. Para PD-V18-M1 instalado ao ar livre, o detector pode detectar o sinal de gota de chuva quando está chovendo. Ou seja, o detector de radar instalado ao ar livre em um dia chuvoso pode detectar gotas de chuva.

Lembrete especial

Devido ao sensor de ondas milimétricas utilizado, o material metálico não pode ser usado na frente do sensor e plástico de engenharia deve ser usado como material da caixa. Por ser um transceptor de sinal de pequena potência, a espessura do invólucro também apresenta um certo grau de diferença na atenuação do sinal. Antes de fazer o pedido, o usuário deve explicar detalhadamente o uso ambiente e requisitos e, se necessário, os produtos que precisam ser instalados podem ser fornecidos para nós e podemos adaptá-los.

O efeito deste produto irá variar ligeiramente quando usado em produtos diferentes. Os usuários podem solicitar uma versão com ajuste de sensibilidade, e requisitos especiais podem ser explicados antecipadamente com o PDLUX. Diferentes sensores e algoritmos de software podem ser selecionados de acordo com os diferentes requisitos do usuário. Este módulo pode operar em uma fonte de alimentação DC sem interferência de 3V-5V.

O que pode acontecer

Na ausência de um objeto em movimento dentro do alcance de detecção, a operação incorreta testada geralmente é causada por uma poderosa fonte de interferência. Por exemplo, interferência através do cabo de alimentação em série; Por exemplo, interferência de telemóveis; Por exemplo, a forte interferência causada pelo arco ao soldar a máquina de solda. Verifique novamente as fontes de interferência acima quanto à presença de.
Espera-se que os lembretes acima sejam lidos com atenção e compreendidos.
