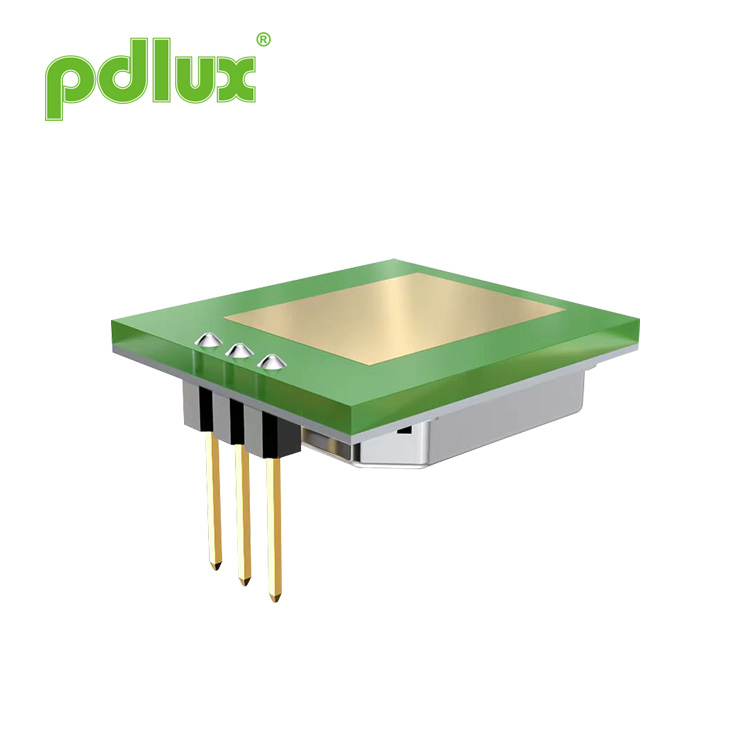

Sensor de microondas de longa distância PD-V5-N 5,8 GHz
O sensor de micro-ondas de longa distância PD-V5-N 5,8 GHz é um módulo transceptor Doppler bi-estático de banda C. Ele adota circuito externo de sinal amplificado de oscilador ressonador (CRO) integrado, é conveniente para os clientes desenvolverem vários produtos.
Modelo:PD-V5-N
Enviar consulta
Sensor de microondas de longa distância PD-V5-N 5,8 GHz
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e o limite do MCU.
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 64dB.
Aplicativo
Interruptor inteligente
Luz automática
Detecção de intrusão
Baixa potência sem fio
Baixo consumo de energia
Detecção sem contato
Fácil de combinar com o circuito externo
Alta capacidade anti-bloqueio Adequado para vários ambientes agressivos
Saída de baixo ruído
Interruptor inteligente
Luz automática
Detecção de intrusão
Baixa potência sem fio
Baixo consumo de energia
Detecção sem contato
Fácil de combinar com o circuito externo
Alta capacidade anti-bloqueio Adequado para vários ambientes agressivos
Saída de baixo ruído

O sensor de movimento de micro-ondas PD-V5-N 360 ° 5,8 GHz é um bi-estático de banda C
Modlue transceptor Doppler. Adota oscilador ressonador integrado (CRO)
circuito externo de sinal amplificado, é conveniente para os clientes
desenvolver vários produtos.
Este módulo é ideal para sensor de ocupação em iluminação automática interruptores. Também pode ser usado para detectores de intrusão montados no teto.
Este módulo é ideal para sensor de ocupação em iluminação automática interruptores. Também pode ser usado para detectores de intrusão montados no teto.
De acordo com EN 300440、EN 62479
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretriz ROHS - 2011/65/UE
De acordo com a diretiva REACH - 1907/2006/EC
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretriz ROHS - 2011/65/UE
De acordo com a diretiva REACH - 1907/2006/EC
Tamanho dos produtos

Parâmetros técnicos
Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades |
Configuração de frequência | 1 | 5.75 | 5.80 | 5.85 | GHz |
Potência Irradiada (EIRP) | 1 | 0.18 | 0.20 | 0.22 | mW |
Força do sinal recebido | 2 | 150 | 200 | 300 | μVp-p |
Tensão de alimentação | 4.75 | 5.0 | 5.25 | V | |
Consumo atual |
|
18.5 | 19 | 19.5 | mA |
Temperatura de operação |
|
-30 | 25 | 105 | ℃ |
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e o limite do MCU.
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 64dB.
