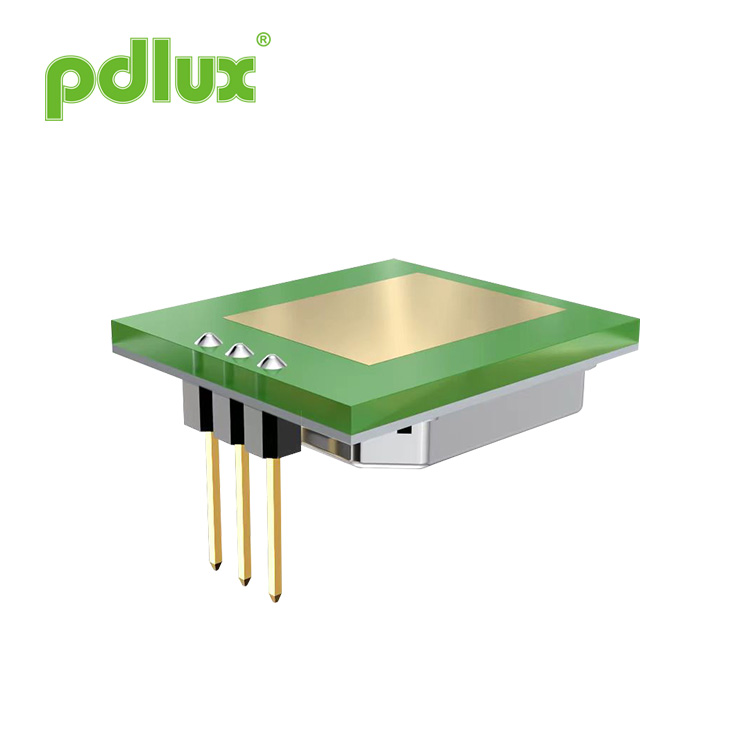

Sensor de movimento de micro-ondas PD-V5-N 360° 5,8 GHz
O sensor de movimento de micro-ondas PD-V5-N 360 ° 5,8 GHz é um módulo transceptor Doppler bi-estático de banda C. Ele adota circuito externo de sinal amplificado de oscilador ressonador (CRO) integrado, é conveniente para os clientes desenvolverem vários produtos.
Modelo:PD-V5-N
Enviar consulta
Sensor de movimento de micro-ondas PD-V5-N 360° 5,8 GHz
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e ao limite do MCU.
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 64dB.
Aplicativo
Interruptor inteligente
Luz automática
Detecção de intrusão
Baixa potência sem fio
Baixo consumo de energia
Detecção sem contato
Fácil de combinar com o circuito externo
Alta capacidade anti-bloqueio Adapta-se a vários ambientes agressivos
Saída de baixo ruído
Interruptor inteligente
Luz automática
Detecção de intrusão
Baixa potência sem fio
Baixo consumo de energia
Detecção sem contato
Fácil de combinar com o circuito externo
Alta capacidade anti-bloqueio Adapta-se a vários ambientes agressivos
Saída de baixo ruído
O sensor de movimento de micro-ondas PD-V5-N 360 ° 5,8 GHz é um bi-estático de banda C
Modlue transceptor Doppler. Adota oscilador ressonador integrado (CRO)
circuito externo de sinal amplificado, é conveniente para os clientes
desenvolver vários produtos.
Este módulo é ideal para sensor de ocupação em iluminação automática interruptores. Também pode ser usado para detectores de intrusão montados no teto.
Este módulo é ideal para sensor de ocupação em iluminação automática interruptores. Também pode ser usado para detectores de intrusão montados no teto.
De acordo com EN 300440、EN 62479
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretiva ROHS - 2011/65/UE
De acordo com a diretiva REACH - 1907/2006/EC
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretiva ROHS - 2011/65/UE
De acordo com a diretiva REACH - 1907/2006/EC
Tamanho dos produtos
Circuitos de referência
Circuitos de referência
Parâmetros técnicos
| Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades |
| Tensão de alimentação |
|
4.75 | 5.00 | 5.25 | V |
| 2.85 | 3.00 | 3.15 | |||
| Configuração de frequência | 1 | 5.75 | 5.80 | 5.85 | GHz |
| Potência Irradiada (EIRP) | 1 | 0.18 | 0.20 | 0.22 | mW |
| Força do sinal recebido | 2 | 150 | 200 | 300 | μVp-p |
| Consumo atual |
|
18.5 | 19 | 19.5 | mA |
| Temperatura de operação |
|
-30 | 25 | 105 | ℃ |
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e ao limite do MCU.
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 64dB.
