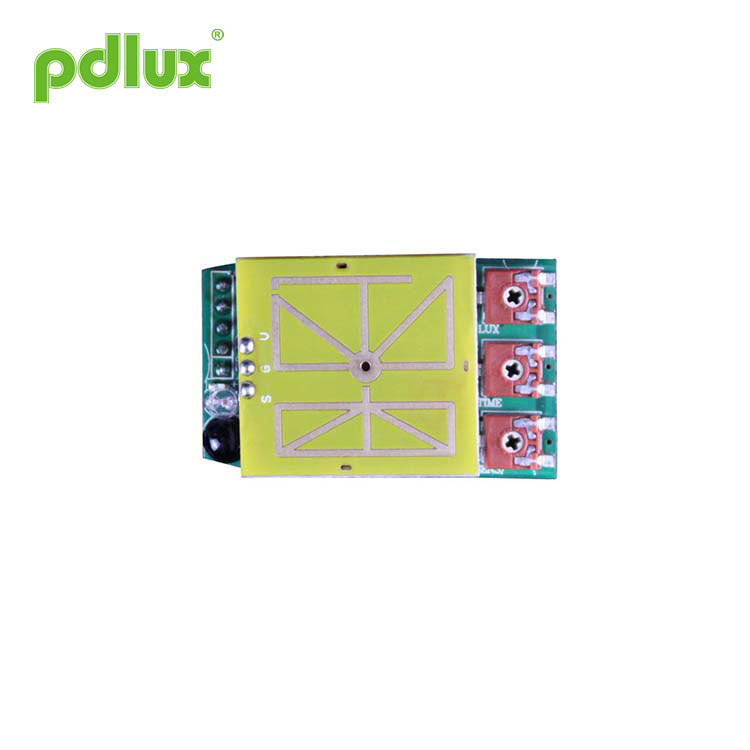

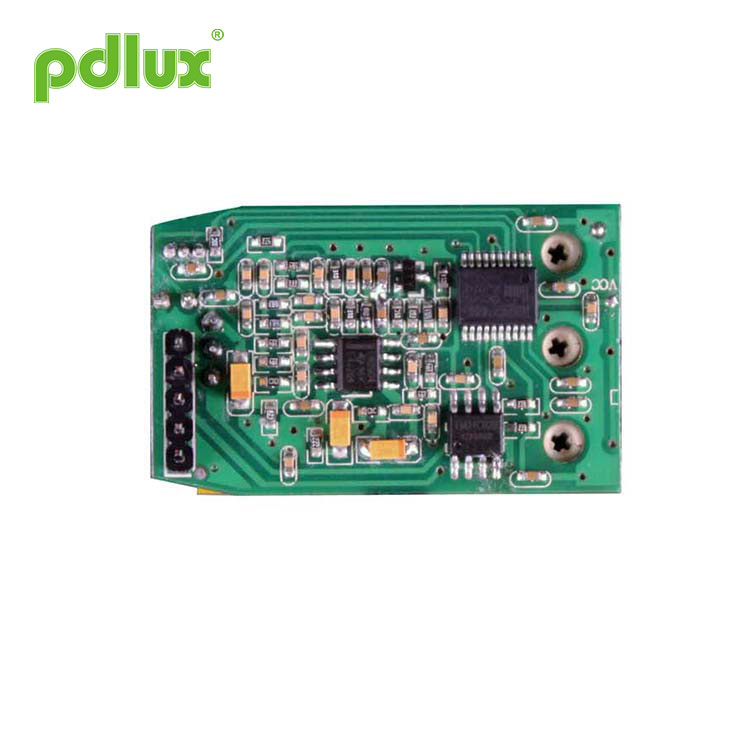

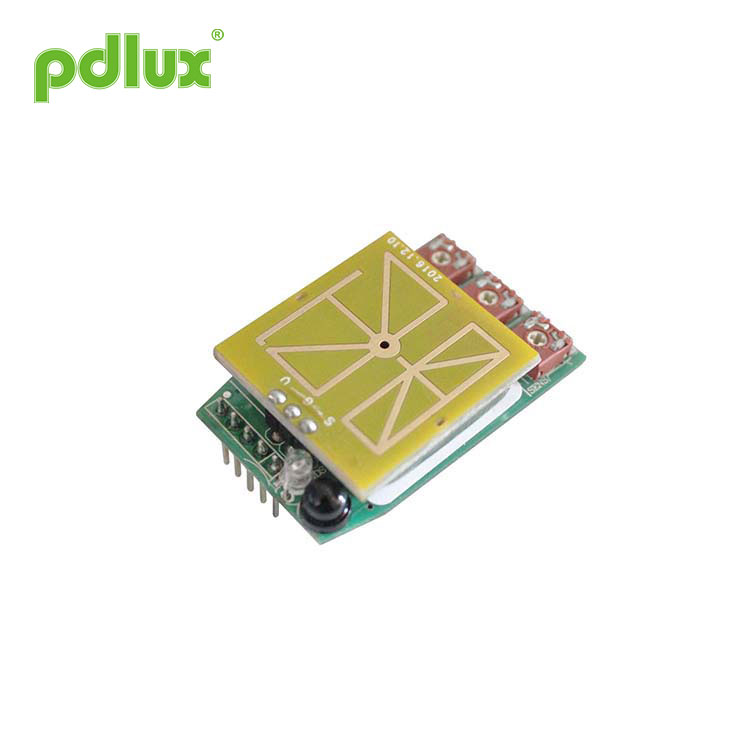

PDLUX PD-S16-V1 Módulo do sensor de micro-ondas Sensor de micro-ondas de 5,8 GHz + MCU + receptor de IV
PDLUX PD-S16-V1 Módulo do sensor de micro-ondas Sensor de micro-ondas de 5,8 GHz + MCU + Receptor de IR é um módulo de controle frontal de detecção completo composto por sensor de micro-ondas de 360 graus de 5,8 GHz, sensor fotossensível, circuito amplificador de sinal, MCU e circuito receptor de controle remoto . Três potenciômetros podem ajustar a sensibilidade de detecção, o tempo de atraso e a faixa de iluminância. O sinal de controle de saída pode controlar diretamente o circuito do relé, o pino de partida da fonte de alimentação de comutação e outros circuitos de controle. É conveniente para o desenvolvimento secundário de diferentes usuários e a instalação de conchas com diferentes estruturas.
Modelo:PDLUX PD-S16-V1
Enviar consulta
Resumo
PDLUX PD-S16-V1 Módulo do sensor de micro-ondas Sensor de micro-ondas de 5,8 GHz + MCU + receptor de IV is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUX PD-S16-V1 Módulo do sensor de micro-ondas Sensor de micro-ondas de 5,8 GHz + MCU + receptor de IV
|
Fonte de alimentação: DC5V Corrente de trabalho: <30mA Frequência de trabalho do sensor de microondas: 5,8 GHz Temperatura de trabalho: -15 ° C ~ + 70 ° C Configuração de tempo: 10seg-20min. (ajustável)Controle de luz: 10-300LUX, toda luz (ajustável) |
Ângulo de detecção: 360 ° (instalação no teto), 180 ° (instalação na parede) Faixa de detecção: 2-10m (raios) (ajustável). (instalação de teto) Distância de detecção de movimento vertical:> 20m Velocidade de detecção: 0,5m-1,5m / sTamanho de aparência: 42,6 mm (comprimento) X 26 mm (largura) X 9,4 mm (altura) |
Informação do sensor
Function of PDLUX PD-S16-V1 Módulo do sensor de micro-ondas Sensor de micro-ondas de 5,8 GHz + MCU + receptor de IV
Descrição da função do pino ¼š
|
Número |
Nome do PIN |
Entrada / Saída |
Explicação |
|
1 |
NC |
|
NÃO |
|
2 |
NC |
|
NÃO |
|
3 |
Resultado |
Resultado |
Saída de sinal de alto nível 10seg-20min (ajustável) |
|
4 |
+ 5V |
Entrada |
Poder positivo |
|
5 |
GND |
Entrada |
Poder negativo |
Knob adjustment of PDLUX PD-S16-V1 Módulo do sensor de micro-ondas Sensor de micro-ondas de 5,8 GHz + MCU + receptor de IV
(1) Configuração da faixa de detecção (sensibilidade)
O usuário pode escolher razoavelmente a posição do potenciômetro de acordo com as necessidades da faixa de detecção.
(2) Configuração de tempo
Os usuários podem escolher o tempo de atraso apropriado de acordo com diferentes ambientes de uso e diferentes definições de produto.
(3) Configuração de controle de luz
O valor de iluminância de trabalho pode escolher uma posição adequada na faixa de 10 ~ 300LUX e toda a luz.
