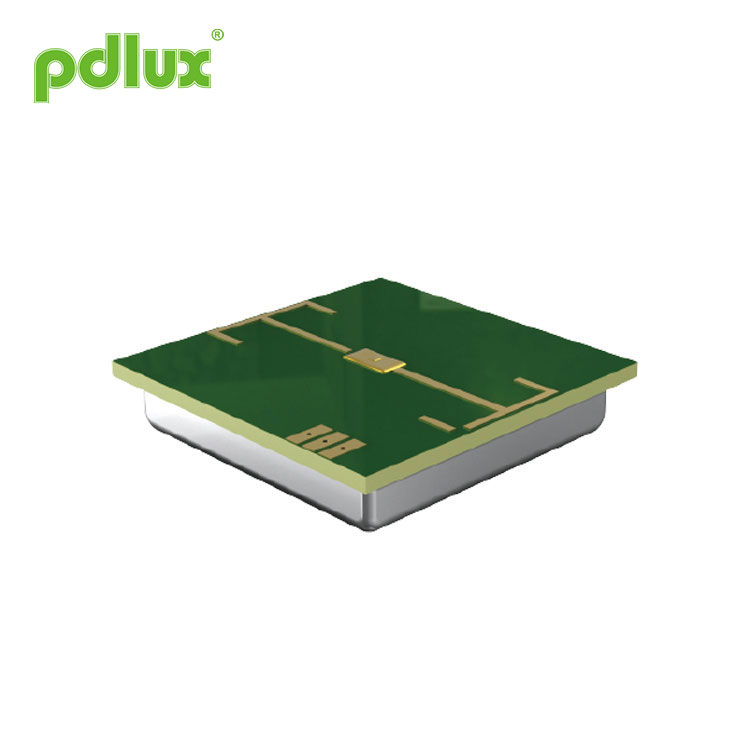

PDLUX PD-V6 Interruptor de luz automático 5.8GHz Módulo detector de radar sensor de movimento
PDLUX PD-V6 Interruptor de luz automático 5.8 GHz Sensor de movimento Módulo detector de radar é um módulo transceptor Doppler Bi-estático Banda C. É um oscilador ressonador (CRO) embutido. Este módulo que usa o circuito amplificador embutido e emite diretamente o sinal de amplificação, o V6 adota a antena plana plana, adequada para montagem na parede. Pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega de flanco. Seu desempenho é superior ao dos sensores do mercado.
Modelo:PDLUX PD-V6
Enviar consulta
PDLUX PD-V6 Interruptor de luz automático 5.8GHz Módulo detector de radar sensor de movimento
 |
Application of PDLUX PD-V6 Interruptor de luz automático 5.8GHz Módulo detector de radar sensor de movimento â— Interruptor inteligente â— Interruptor de parede â— Luz automática â— Detecção de intruso Recurso e vantagem â— Pequeno volume â— Baixa potência sem fio â— Baixo consumo de energia â— Detecção sem contato â— Fácil de conectar com o controlador â— Saída de baixo ruído PDLUX PD-V6 Interruptor de luz automático 5.8GHz Módulo detector de radar sensor de movimento is a C-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, V6 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Este módulo é idealmente adequado para sensor de ocupação em interruptores de iluminação automáticos. Também pode ser usado para detectores de intrusão montados no teto. De acordo com EN 300440-V2.1.1ã € EN 62479：2010, diretiva RED-2014/53 / eu De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65 / eu De acordo com a diretiva REACH-1907/2006 / ec |
|
Parâmetro |
Notas |
Min |
Typ |
Máx. |
Unidades |
|
Configuração de frequência |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Potência irradiada (EIRP) |
1 |
0.10 |
0.12 |
0.15 |
mW |
|
Tempo de acomodação |
|
5 |
|
10 |
em |
|
Força do sinal recebido |
2 |
100 |
150 |
200 |
μVp-p |
|
Ruído |
3 |
80 |
150 |
180 |
mVrms |
|
Tensão de alimentação |
|
4.75 |
5.00 |
5.25 |
VDC |
|
Consumo atual |
|
18 |
20 |
23 |
mA |
|
Freqüência de Repetição de Pulso |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Largura do pulso |
4 |
15 |
50 |
70 |
μSec |
|
Temperatura de operação |
|
-15 |
22 |
75 |
℃ |
|
Peso |
|
9.5 |
10 |
10.5 |
g |
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Note2:The Força do sinal recebido(RSS) is measured at the total 1 Ways path loss of 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
