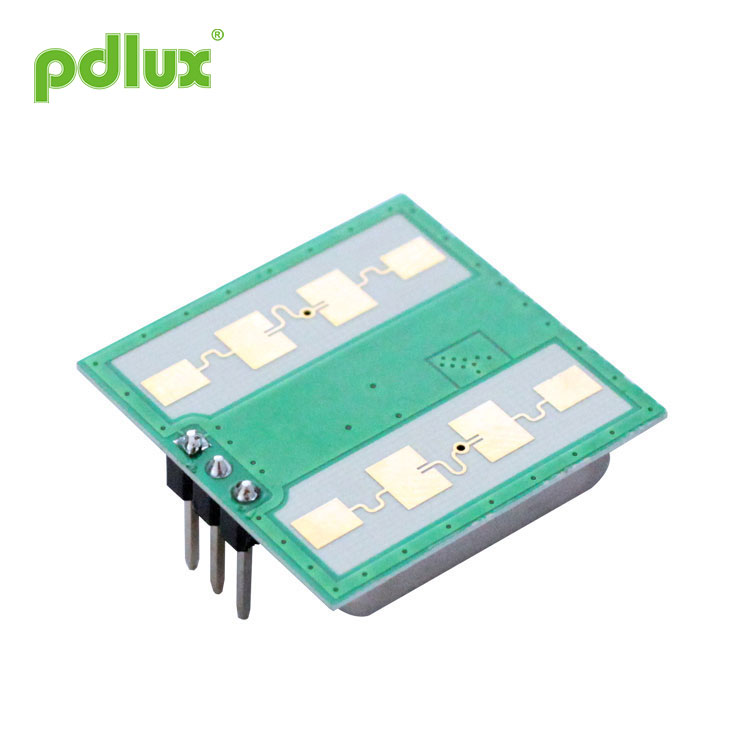

Módulo sensor de micro-ondas de 24 GHz de porta automática PDLUX PD-V11
PDLUX PD-V11 Módulo sensor de microondas de porta automática de 24 GHz é um módulo transceptor doppler de banda K. O Módulo Sensor de Micro-ondas 24GHz de Porta Automática é uma antena plana de nosso próprio projeto que desenvolve um layout com transmissões e recepções bem combinadas.
Modelo:PDLUX PD-V11
Enviar consulta
Módulo sensor de micro-ondas de 24 GHz de porta automática PDLUX PD-V11
|
Application of Módulo sensor de micro-ondas de 24 GHz de porta automática PDLUX PD-V11 â € ¢Interruptor inteligente â € ¢Interruptor de parede â € ¢Detecção de intruso
|
Módulo sensor de micro-ondas de 24 GHz de porta automática PDLUX PD-V11 is K-band doppler transceiver module. Automatic Door 24GHz Microwave Sensor Module is a flat antenna of our own design develop a layout with well-matched transmissions and receptions. Recalculamos e reorganizamos o layout interno para torná-lo mais significativo. Faça com que a frequência principal do sensor seja mais estável. Estas são as nossas patentes de design para uma ampla gama de temperaturas ambientes. O V11-H tem menor ruído, maior resolução e maior sensibilidade. Função antiestática integrada. Em comparação com produtos similares tradicionais, o desempenho é mais estável e confiável. V11-M e V11-L são sensibilidades diferentes que podem ser personalizadas de acordo com as necessidades do usuário. Esta série de módulos de sensores é ideal para iluminação automática. Sensor de detecção de intrusão de comportamento de domínio de segurança.
De acordo com EN 300440-V2.1.1 s EN 62479: 2010 Diretiva RED-2014/53 / EU De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65 / EU De acordo com a diretiva REACH - 1907/2006 / EC
|
| Parâmetro | Notas | Min | Typ | Máx. | Unidades |
| Tensão de alimentação | Vcc | 3 | 5 | 5.25 | V |
| Consumo atual | Icc | 20 | 35 | 38 | mA |
| Modo de operação | Alimentado por PW, pode controlar a corrente de trabalho em 3-15mA | ||||
| Freqüência de Repetição de Pulso | 1月10æ— ¥ | KHz | |||
| Temperatura de operação | Principal | -30~+85 +100 (Máx..) | ° C | ||
| Temperatura de armazenamento | Tstg | -10 |
|
60 | ° C |
| Tempo estável |
|
<5 | μSec | ||
| Configuração de frequência | f | 24 | 24.125 | 24.25 | GHz |
| Potência irradiada (EIRP) | Beicinho | <2.0 | <2,5 | <3,0 | mW |
| Largura do pulso |
|
> 3 |
|
|
μSec |
| Umidade do ambiente de armazenamento | 45% ~ 65% | RH | |||
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Nota2: A intensidade do sinal recebido (RSS) é medida na perda total do caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
