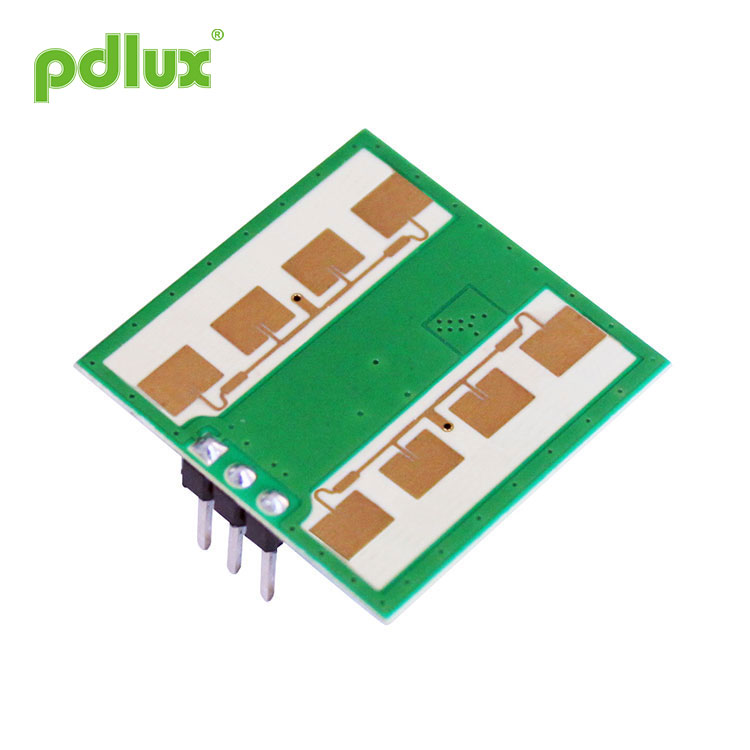

Módulo sensor de radar de onda milimétrica PDLUX PD-V12 24 GHz
PDLUX PD-V12 Módulo Sensor de Radar de Ondas Milimétricas de 24 GHz é um módulo transceptor Doppler Bi-estático de Banda K. O oscilador ressonador embutido (CRO). Este módulo, PD-V12 adota antena plana plana, adequada para montagem na parede. Pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega de flanco. Seu desempenho é superior ao dos sensores do mercado.
Modelo:PD-V12
Enviar consulta
Módulo sensor de radar de onda milimétrica PDLUX PD-V12 24 GHz
|
Application of Módulo sensor de radar de onda milimétrica PDLUX PD-V12 24 GHz â € ¢Interruptor inteligente â € ¢Interruptor de parede â € ¢Detecção de intruso
Padrão de feixe de antena
|
Módulo sensor de radar de onda milimétrica PDLUX PD-V12 24 GHz is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Este módulo é idealmente adequado para sensor de ocupação em interruptores automáticos de iluminação. Ele também pode ser usado para detectores de intrusão montados no teto.
De acordo com EN 300440-V2.1.1㠀 EN 62479：2010,
De acordo com FCC Parte 15.249
Size of Módulo sensor de radar de onda milimétrica PDLUX PD-V12 24 GHz
|
| Parâmetro | Notas | Min | Typ | Máx. | Unidades |
| Tensão de alimentação | Vcc | 3 | 5 | 5.25 | V |
| Consumo atual | Icc | 20 | 35 | 38 | mA |
| Modo de operação | Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA | ||||
| Largura do pulso | Tpulse | 10 | μs | ||
| Temperatura de operação | Principal | -30~+85 +100 (Máx..) | 8C | ||
| Temperatura de armazenamento | Tstg | -10 |
|
60 | ° C |
| Tempo Estável |
|
<5 | μSec | ||
| Configuração de frequência | f | 24 | 24.125 | 24.25 | GHz |
| Potência irradiada (EIRP) | Beicinho | <2.0 | <2,5 | <3,0 | mW |
| Umidade do ambiente de armazenamento | 45% ~ 65% | RH | |||
WARNING of Módulo sensor de radar de onda milimétrica PDLUX PD-V12 24 GHz: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
e o limite do MCU.
Nota1: As emissões irradiadas são projetadas para atender às regras da FCC e CE.
Nota2: A intensidade do sinal recebido (RSS) é medida na perda total do caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
