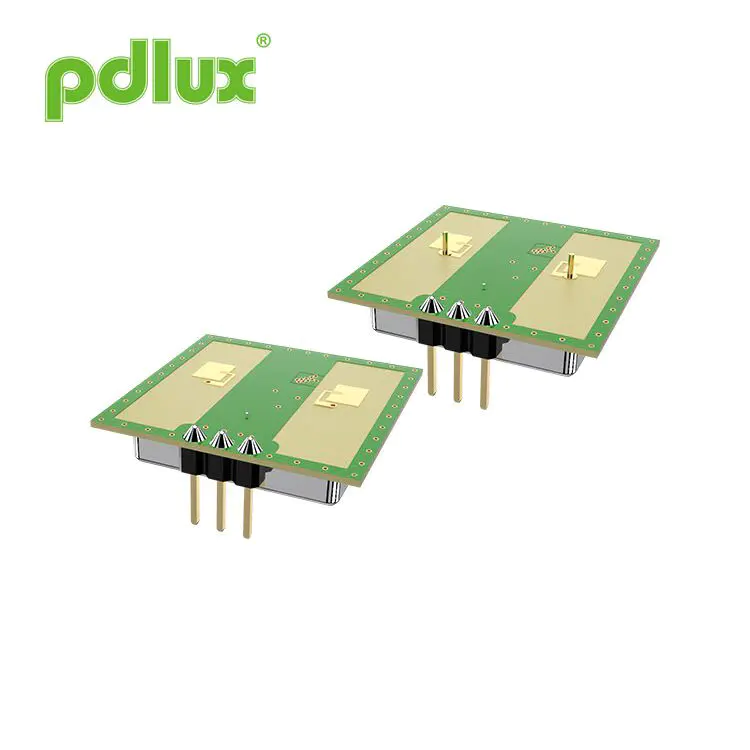

PDLUX PD-V12360A/B BAND K High Sensibilidade Sensor de movimento para Smart Switch & Security

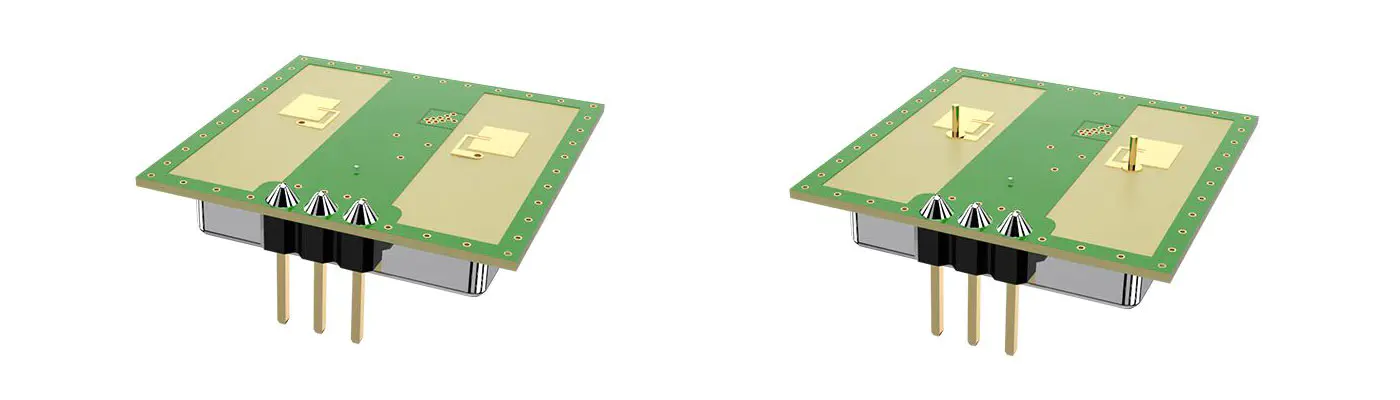

PDLUX PD-V12360A/B BAND K HIGH SENSOR DE MOTIVO DE SENSIVAÇÃO PARA O SMART SWITCH & Security é um sensor patenteado de alta sensibilidade desenvolvido pela equipe técnica do PDLUX para detecção de 360 graus de banda K. Isso inclui v12360a e v12360b. A diferença de desempenho entre A e B está nos diferentes raios de detecção.
Modelo:PD-V12360A/B
Enviar consulta
PD-V12360A/B 24.125GHz Sensor de movimento de microondas
Aplicativo
.Switch inteligente
.Interruptor de parede
.Detecção do intruso
O sensor da série PD-V12360 é um sensor de alta sensibilidade patenteado desenvolvido pelo Equipe técnica de PDlux para detecção de 360 graus de banda K. Este PDLUX PD-V12360A/B-BAND K-BAND HIGH SENSIVITY MOTOR EM SUMCLEGRO E SEGURANÇA INCLUI V12360A E V12360b. A diferença de desempenho entre A e B está nas diferentes detecções Radii. Quando instalado a uma altura baixa, o ângulo de detecção do V12360A é maior que o de v12360b. O ângulo de detecção de 360 graus de V12360A é de 120 graus (por favor, consulte para a figura abaixo), que pode ser usada para instalar produtos com uma altura menor que 5 metros. O ângulo de detecção de 360 graus de V12360b é de 80 graus, o que pode ser usado Para instalar produtos com uma altura inferior a 10 metros. (Consulte o seguinte imagem). A extensão de sua sensibilidade de detecção depende da relação sinal / ruído de O circuito de amplificação projetado pelo usuário e pelo algoritmo do programa do MCU. Devido à ampla e flexível faixa de aplicação desse tipo de sensor analógico. Ainda é amplamente utilizado.

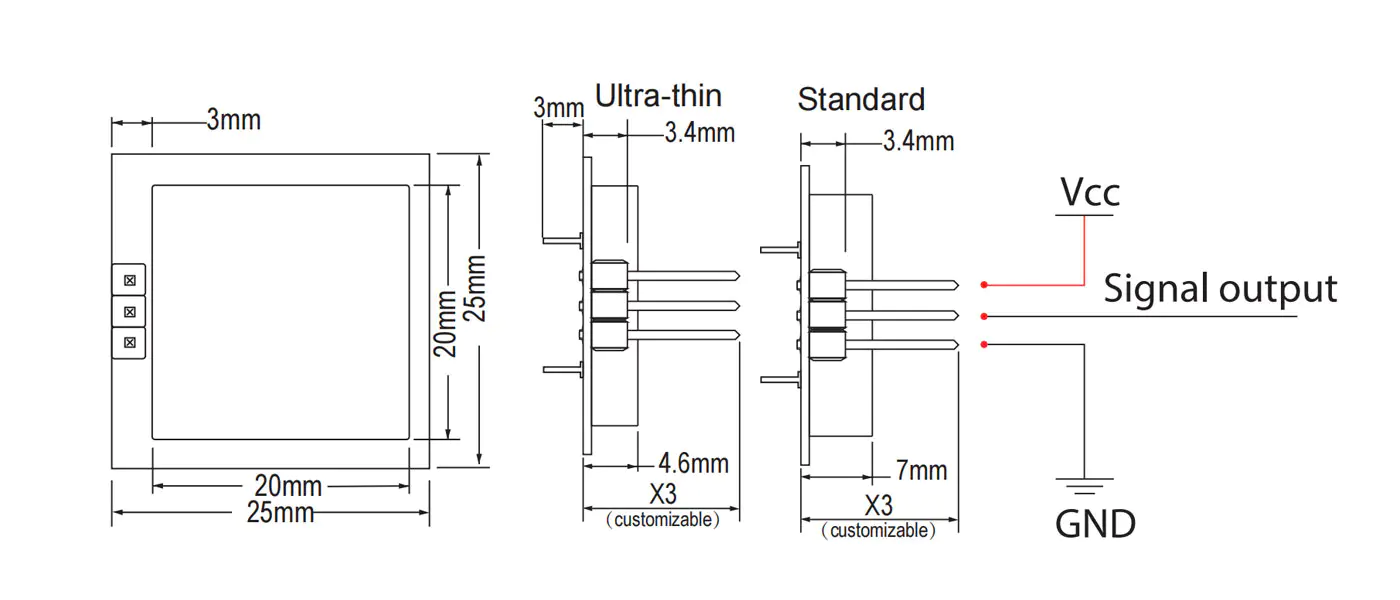

Tamanho dos produtos
Faixa de detecção
Parâmetros técnicos
| Parâmetro | Notas | Min | TIPO | Máx | Unidades |
| Tensão de fornecimento | VCC | 3.0 | 5.0 | 5.25 | V |
| Consumo atual | ICC | 20 | 35 | 38 | MA |
| Modo de operação | Alimentado pela PWM, ele pode controlar a corrente de trabalho em 3-15mA | ||||
| Largura de pulso | Tpulse | 10 | μs | ||
| Temperatura operacional | Principal | -30 ~+85 | ℃ | ||
| Temperatura de armazenamento | Tstg | -10 | +60 | ℃ | |
| Tempo estável |
|
<5 | μSec | ||
| Barulho |
|
3.5 | 4.0 | 4.5 | mvrms |
| Configuração de frequência | f | 24.000 | 24.125 | 24.250 | Ghz |
| Uma potência irradiada (authp) | BOUT | <2.0 | <2,5 | <3,0 | MW |
| Umidade ambiente de armazenamento | 45%~ 65% | RH | |||
Aviso: a faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, o layout geral do PCBA e o limiar do MCU.
Nota 1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota2: A força do sinal recebida (RSS) é medida no total de 1 maneiras de perda de caminho de 70dB.
Nota 3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica. Nota4: Operação de pulso
Lembrete especial
Devido à espessura total da placa de circuito, sendo apenas 0,52 mm. A aplicação de força lateral excessiva aos pinos pode fazer com que a folha de cobre quebre. Causando mau funcionamento do sensor.
