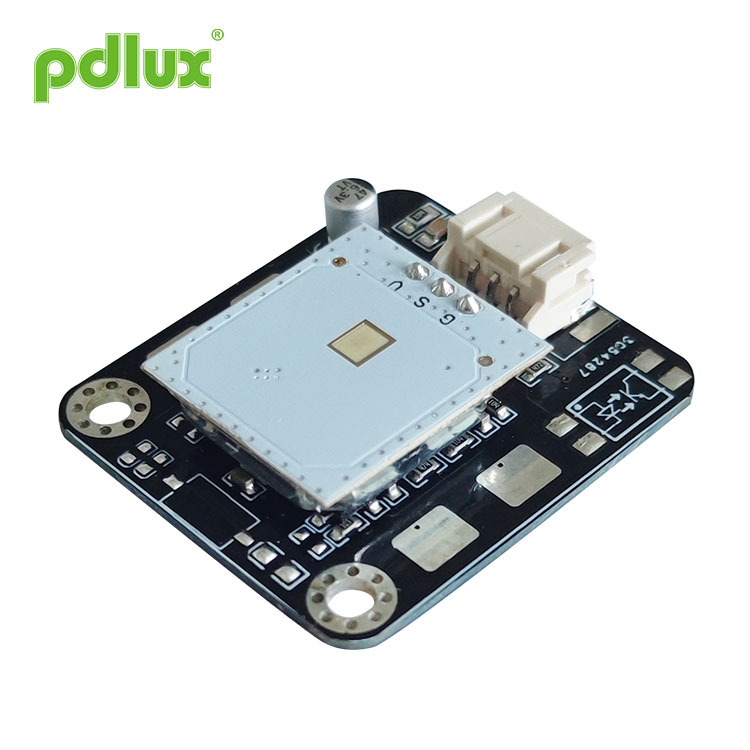

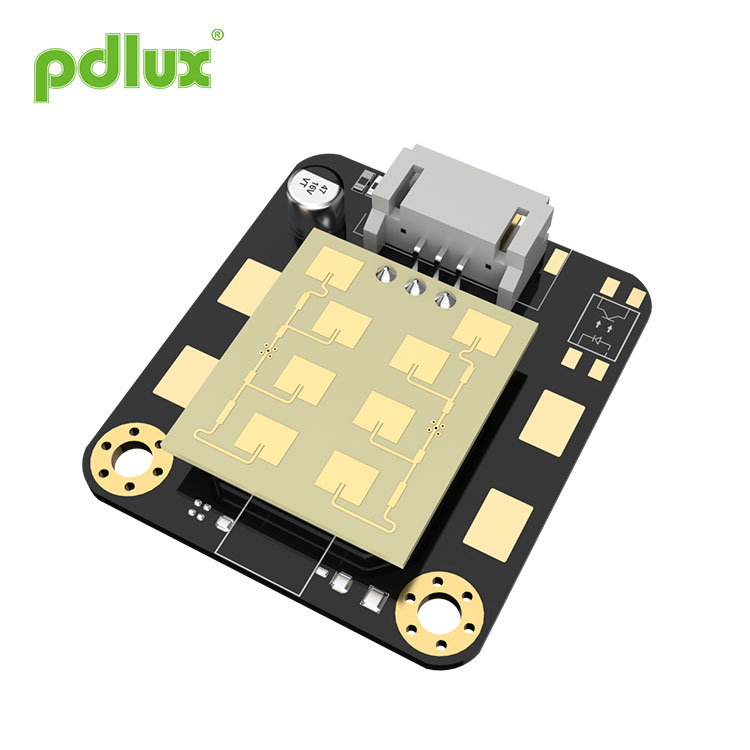

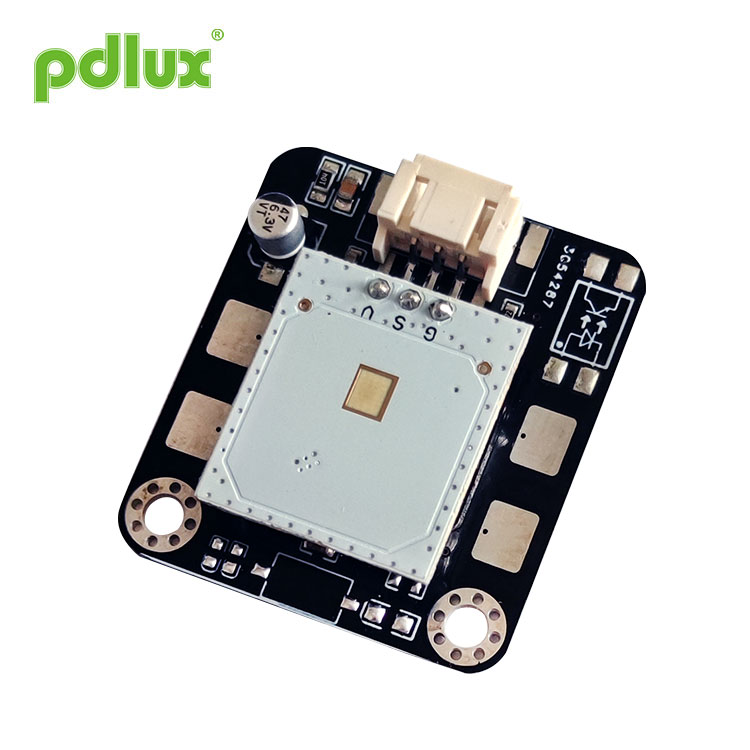

Sensor de onda milimétrica PDLUX PD-V18-M1
O Sensor de Ondas Milimétricas PDLUX PD-V18-M1 é um módulo aplicativo composto por um sensor de ondas super milimétricas e um circuito de amplificação + MCU projetado para controle sem contato. Também pode ser chamado de módulo controlador para detecção de ondas de curto alcance. Seus cenários de aplicação são muito extensos, você pode controlar o trabalho elétrico ou desligar com um aceno de mão em diferentes ângulos de 10-30cm, podendo ainda gerar diferentes produções com a quantidade de balanços. Por exemplo: um balanço para abrir a porta elétrica; dois balanços para abrir o sistema de iluminação. Especialmente após o batismo da epidemia, as pessoas apresentam uma resistência sincera à mudança de contato público. É por esta razão que desenvolvemos um sistema de sensor de ondas, que também pode ser aplicado a produtos eléctricos e electrónicos semelhantes, para que tenha mais espaço para a imaginação.
Modelo:PD-V18-M1
Enviar consulta
Sensor de onda milimétrica PDLUX PD-V18-M1
Características:
Este é um módulo aplicativo projetado especificamente para controle sem contato. No início do design, nós totalmente consideramos a aplicação de produtos em diferentes produtos, por isso projetamos especialmente o sensor móvel de ondas milimétricas (24,125 GHz) volume em um tamanho ultrapequeno, e o circuito de amplificação de sinal e o MCU foram planejados em um PCB, que era compacto e estável. Módulos que podem ser aplicados na faixa de 10 a 30 cm podem controlar aparelhos elétricos com um aceno de mão. Os usuários podem aplicá-lo a diferentes produtos conforme necessário. A distância de detecção pode ser personalizada de acordo com as necessidades do cliente.
Parâmetros técnicos
|
Parâmetro |
Notas |
Mínimo |
Tipo |
Máx. |
Unidades |
|
Tensão de alimentação |
Vcc |
3.0 |
5.0 |
5.2 |
V |
|
Consumo atual |
Icc |
10 |
18 |
20 |
mA |
|
Temperatura de operação |
Principal |
-30~+85 |
℃ |
||
|
Temperatura de armazenamento |
Teste |
-10 |
+60 |
℃ |
|
|
Configuração de frequência |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potência Irradiada (EIRP) |
Beicinho |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Umidade ambiente de armazenamento |
45%~65% |
RH |
|||
Definição de interface
A interface do módulo de aplicação é um cabeçalho de pino com espaçamento de 2,0 mm x 3 pinos.
Nota: A tensão fixa deste módulo é de 5V, se aplicada a 3V, pode haver diferenças de desempenho
Instalação
1. Deve-se tomar cuidado para evitar danos ao equipamento. Medidas de proteção contra ESD devem ser tomadas em todos etapas de armazenamento, manuseio, montagem e teste. Não toque na antena do radar e nos pinos deste módulo e não toque nos pinos com um multímetro para medir.
2. Para PD-V18-M1 instalado ao ar livre, o detector pode detectar o sinal de gota de chuva quando está chovendo. Ou seja, o radar detector instalado ao ar livre em um dia chuvoso pode detectar gotas de chuva.
Lembrete especial
Devido ao sensor de ondas milimétricas utilizado, o material metálico não pode ser usado na frente do sensor e o plástico de engenharia deve ser usado como material da caixa. Por ser um transceptor de sinal de pequena potência, a espessura do invólucro também tem um certo grau de diferença na atenuação do sinal. Antes de fazer o pedido, o usuário deve explicar detalhadamente o uso ambiente e requisitos e, se necessário, os produtos que precisam ser instalados podem ser fornecidos para nós, e podemos adapte-os.
O efeito deste produto irá variar ligeiramente quando usado em produtos diferentes. Os usuários podem solicitar o pedido de uma versão com corte de sensibilidade e requisitos especiais podem ser explicados antecipadamente com PDLUX. Diferentes sensores e software algoritmos podem ser selecionados de acordo com os diferentes requisitos do usuário. Este módulo pode operar com uma fonte de alimentação CC sem interferência de 3V-5V.
O que pode acontecer: Na ausência de um objeto em movimento dentro do alcance de detecção, a operação incorreta testada geralmente é causada por um poderosa fonte de interferência. Por exemplo, interferência através do cabo de alimentação em série; Por exemplo, interferência de telefones celulares; Por exemplo, a forte interferência causada pelo arco ao soldar a máquina de solda. Por favor verifique novamente as fontes de interferência acima quanto à presença de.
Espera-se que os lembretes acima sejam lidos com atenção e compreendidos.
