Sensor de microondas de alta frequência PDLUX PD-V20
A seguir, é apresentada uma introdução ao sensor de micro-ondas de alta frequência PDLUX PD-V20. Espero ajudá-lo a entender melhor o sensor de micro-ondas de alta frequência PDLUX PD-V20. Bem-vindos, novos e antigos clientes, para continuarem a cooperar conosco para criarmos juntos um futuro melhor!
Modelo:PD-V20
Enviar consulta

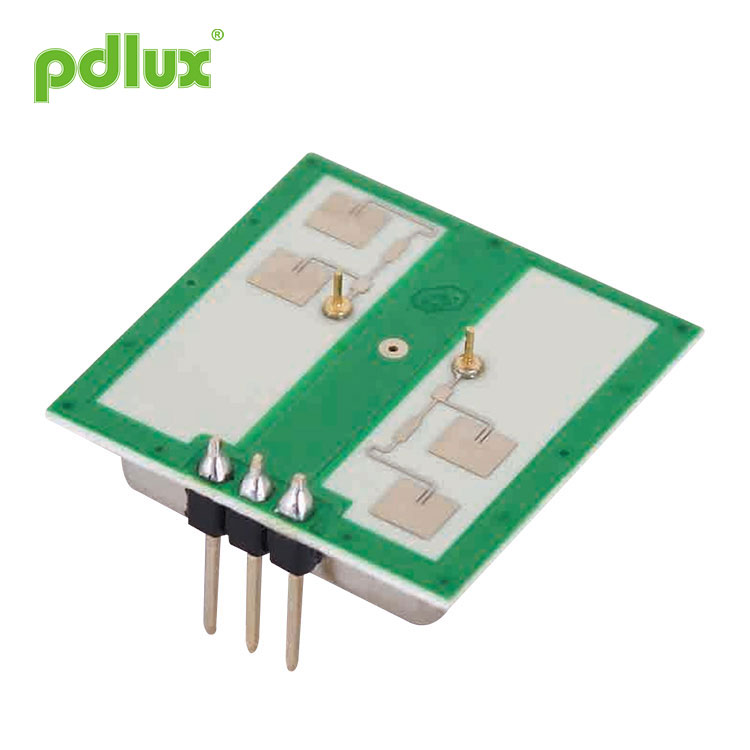

Sensor de microondas de alta frequência PDLUX PD-V20
Sensor de movimento de micro-ondas PD-V20 360 ° 24,125 GHz |
|
Aplicativo 1.Interruptor inteligente 2. Detecção de intrusão 3.Interruptor suspenso na parede |
O sensor de movimento de micro-ondas PD-V20 24,125 GHz 360 ° é um bi-estático de banda K Módulo transceptor Doppler. É oscilador ressonador integrado (CRO). módulo, V20 adota antena plana plana, adequada para montagem na parede. Pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Isso é o desempenho é melhor do que os sensores do mercado. Este módulo é ideal para sensor de ocupação em iluminação automática interruptores. Também pode ser usado para detectores de intrusão montados no teto. |
|
|
|
De acordo com EN 300440-V2.1.1、EN 62479:2010, Diretiva RED-2014/53/UE De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS - 2011/65/EU De acordo com a diretiva REACH - 1907/2006/EC |
|
Nota4: Operação de pulso
Parâmetro |
Notas |
Mínimo |
Tipo |
Máx. |
Unidades |
Tensão de alimentação |
Vcc |
3.0 |
5.0 |
5.25 |
V |
Consumo atual |
Icc |
20 |
35 |
38 |
mA |
Modo de operação |
Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA |
||||
Largura do pulso |
Pulso |
10 |
μs |
||
Temperatura de operação |
Principal |
-30~+85 +100(Máx.) |
℃ |
||
Temperatura de armazenamento |
Teste |
-10 |
+60 |
℃ |
|
Tempo estável |
|
<5 |
μseg |
||
Configuração de frequência |
f |
24.000 |
24.125 |
24.250 |
GHz |
Potência Irradiada (EIRP) |
Beicinho |
<2,0 |
<2,5 |
<3,0 |
mW |
Umidade ambiente de armazenamento |
45%~65% |
RH |
Nota4: Operação de pulso
Nota1: As emissões irradiadas são projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
