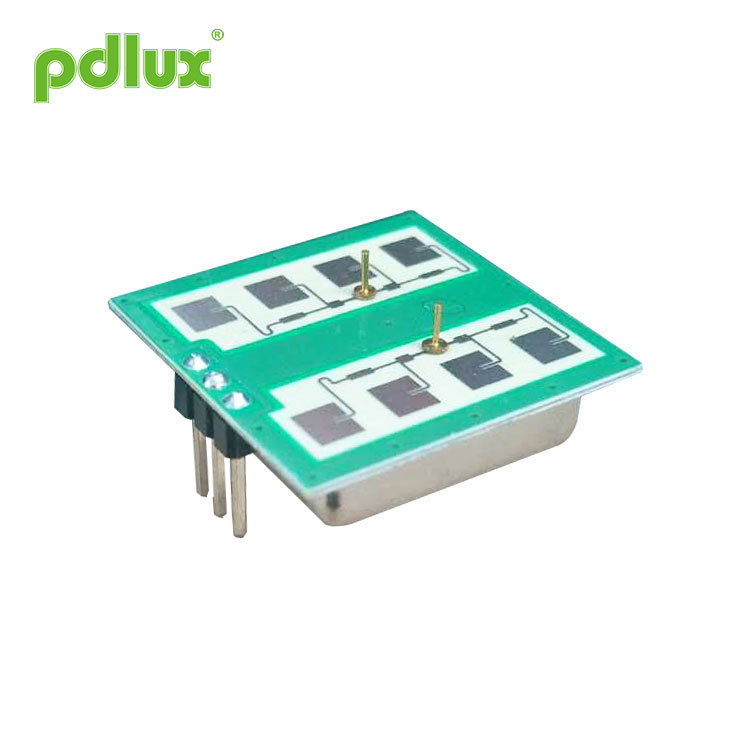

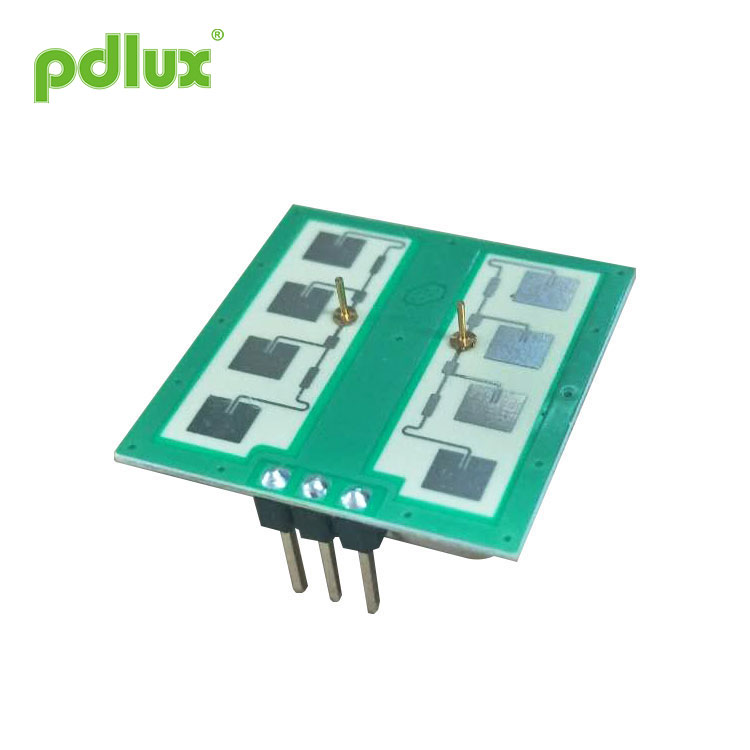

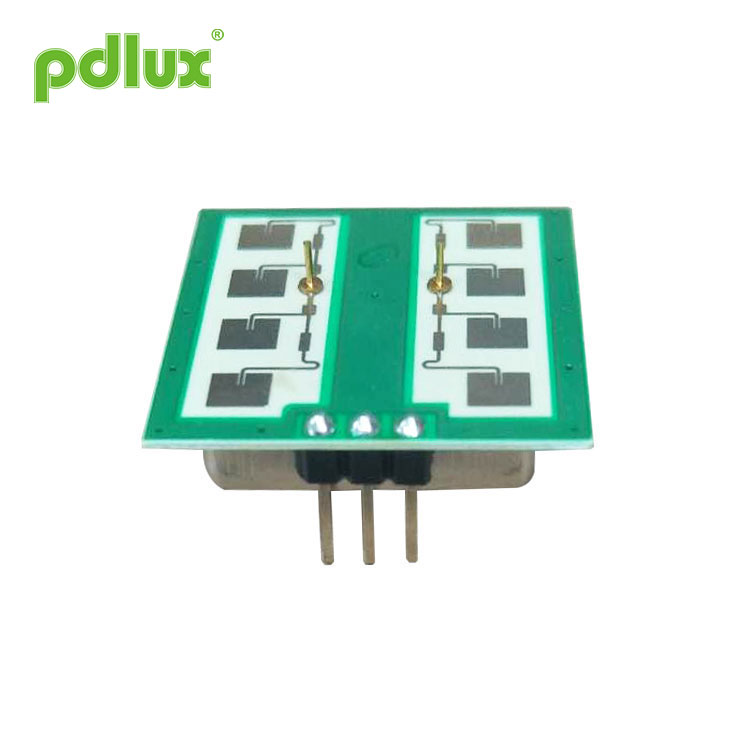

PDLUX PD-V21 Sensor de radar por micro-ondas de 24,125 GHz para detectores de intrusão montados no teto
PDLUX PD-V21 Sensor de radar de microondas de 24,125 GHz para detectores de intrusão de montagem no teto é um módulo transceptor Doppler Bi-estático K-Band. montagem na parede. Pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega de flanco. Seu desempenho é superior ao dos sensores do mercado.
Modelo:PDLUX PD-V21
Enviar consulta
PDLUX PD-V21 Sensor de radar por micro-ondas de 24,125 GHz para detectores de intrusão montados no teto
![]() |
Application of PDLUX PD-V21 Sensor de radar por micro-ondas de 24,125 GHz para detectores de intrusão montados no teto â— Interruptor inteligente â— Interruptor de parede â— Detecção de intruso PDLUX PD-V21 Sensor de radar por micro-ondas de 24,125 GHz para detectores de intrusão montados no teto is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Este módulo é idealmente adequado para sensor de ocupação em interruptores de iluminação automáticos. Também pode ser usado para detectores de intrusão montados no teto. De acordo com EN 300440-V2.1.1ã € EN 62479:2010 diretiva RED - 2014/53 / UE De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS - 2011/65 / EU De acordo com a diretiva REACH - 1907/2006 / EC |
Parâmetro |
Notas |
Min |
Typ |
Máx. |
Unidades |
Tensão de alimentação |
Vcc |
3.0 |
5.0 |
5.25 |
V |
Consumo atual |
Icc |
20 |
35 |
38 |
mA |
Modo de operação |
Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA |
||||
Largura do pulso |
Tpulse |
10 |
μs |
||
Temperatura de operação |
Principal |
-30~+85+100(Máx..) |
℃ |
||
Temperatura de armazenamento |
Tstg |
-10 |
+60 |
℃ |
|
Tempo Estável |
|
<5 |
μSec |
||
Configuração de frequência |
f |
24.000 |
24.125 |
24.250 |
GHz |
Potência irradiada (EIRP) |
Beicinho |
<2.0 |
<2,5 |
<3,0 |
mW |
Umidade do ambiente de armazenamento |
45% ~ 65% |
RH |
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e ao limite do MCU.
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Nota2: A intensidade do sinal recebido (RSS) é medida na perda total do caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
