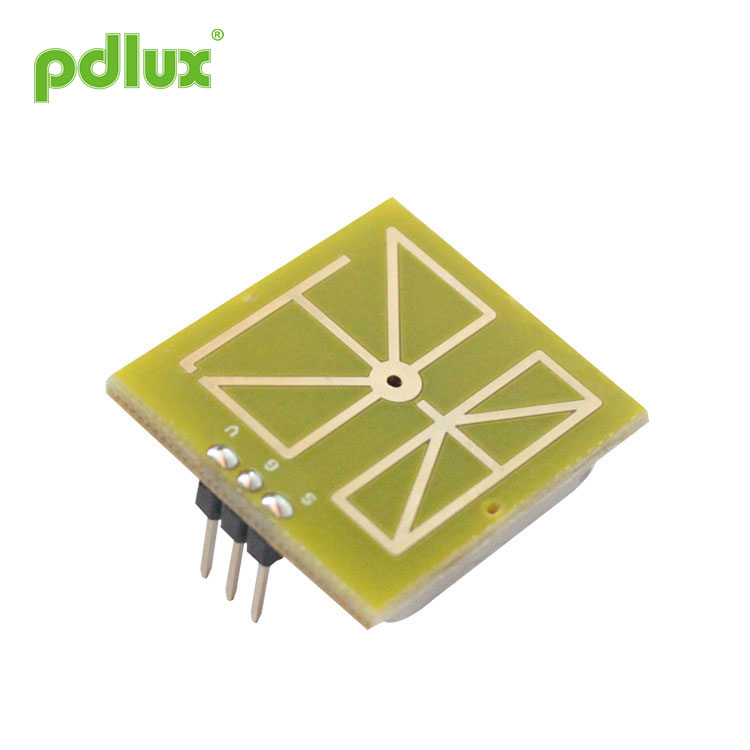

PDLUX PD-V8-S 360 ° 5.8GHz Módulo Sensor de Detecção de Microondas Móvel
PDLUX PD-V8-S 360 ° 5.8GHz Módulo sensor de microondas de detecção móvel é um módulo transceptor Doppler biestático de banda C. É Resonator Oscillator (CRO) embutido. Este módulo, V8-S adota uma antena plana plana, adequada para montagem na parede. O Módulo Sensor de Microondas de Detecção Móvel 360 ° 5,8 GHz pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega de flanco. Seu desempenho é superior ao dos sensores do mercado.
Modelo:PDLUX PD-V8-S
Enviar consulta
PDLUX PD-V8-S 360 ° 5.8GHz Módulo Sensor de Detecção de Microondas Móvel
PDLUX PD-V8-S 360 ° 5.8GHz Módulo Sensor de Detecção de Microondas Móvel is a C-Band Bi-Static Doppler transceiver module. It's built-in Resonator Oscillator (CRO).This module,V8-S adopts flat Plane Antenna, suitable for wall mounting. 360° 5.8GHz Mobile Detection Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V8-S 360 ° 5.8GHz Módulo Sensor de Detecção de Microondas Móvel is ideally suitable for occupancy sensor in automatic lighting switches. 360° 5.8GHz Mobile Detection Microwave Sensor Module ctambém pode ser usado para detectores de intrusão montados no teto.
Application of PDLUX PD-V8-S 360 ° 5.8GHz Módulo Sensor de Detecção de Microondas Móvel â € ¢ Interruptor inteligente â € ¢ Interruptor de parede â € ¢ Detecçà £ o de intruso
Recurso e vantagem â € ¢ Baixa potência sem fio â € ¢ Baixo consumo de energia â € ¢ Detecçà £ o sem contato â € ¢ Fácil de conectar com o controlador â € ¢ Baixa produçà £ o de ruÃdo |
De acordo com EN 300440-V2.1.1> EN 62479: 2010, diretiva RED-2014/53 / eu De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65 / eu De acordo com a diretiva REACH-1907/2006 / ec |
Parâmetro | Notas | Min | Typ | Máx. | Unidades |
Configuração de frequência | 1 | 5.75 | 5.80 | 5.85 | GHz |
Potência irradiada (EIRP) | 1 | 0.18 | 0.20 | 0.22 | mW |
Tempo de acomodação |
|
5 | 10 | 20 | pSec |
Força do sinal recebido | 2 | 80 | 150 | 180 | MVp-p |
Ruído | 3 | 0.5 |
|
1.5 | mVrms |
Tensão de alimentação |
|
4.75 | 5.00 | 5.25 | VDC |
Consumo atual |
|
15 | 17 | 19 | mA |
Freqüência de Repetição de Pulso | 4 | 2.0 | 2.2 | 3.0 | KHz |
Largura do pulso | 4 | 15 | 50 | 70 | pSec |
Temperatura de operação |
|
-10 | 22 | 90 | ° C |
Peso |
|
6.0 | 6.6 | 7.2 | g |
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Note2:The Força do sinal recebido(RSS) is measured at the total 1 Ways path loss of 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
