PDLUX PD24-V1 Módulo transceptor Doppler de banda K do sensor de movimento de micro-ondas de 24,125 GHz
Para evitar danos ao módulo transceptor Doppler de banda K do sensor de movimento de microondas PDLUX PD24-V1 de 24,125 GHz, deve-se tomar cuidado. As medidas de proteção ESD devem ser tomadas em todos os estágios de armazenamento, manuseio, montagem e teste. Não toque na antena do radar e nos pinos deste módulo, e não toque nos pinos com um multímetro para medir.
Modelo:PDLUX PD24-V1
Enviar consulta
PDLUX PD24-V1 Módulo transceptor Doppler de banda K do sensor de movimento de micro-ondas de 24,125 GHz

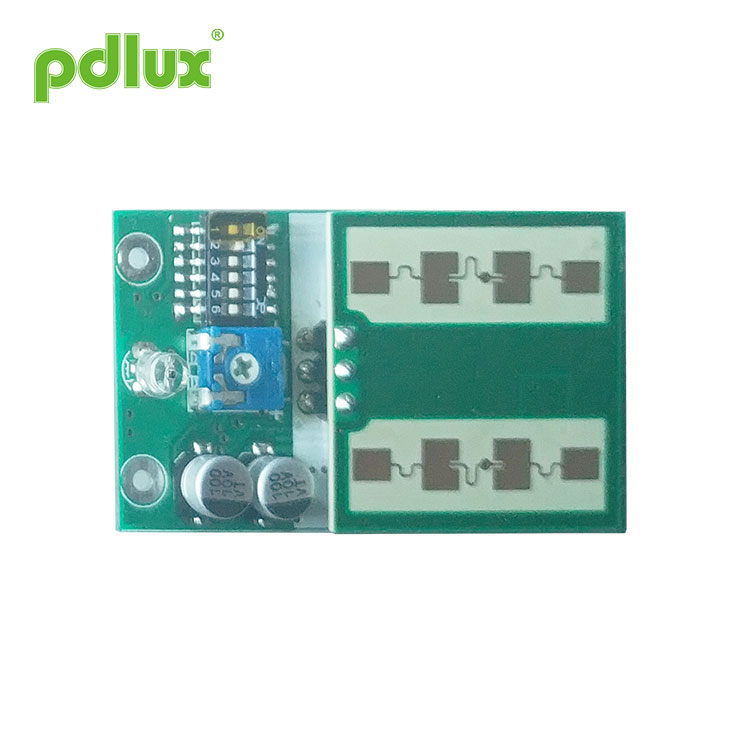

PD24-V1 é um sensor de movimento de microondas de 24,125 GHz é um módulo transceptor Doppler de banda K. Esta é uma antena plana projetada por nós mesmos, que pode desenvolver um layout com boa transmissão e recepção correspondentes. A frequência principal do sensor é mais estável. É a nossa patente de design, adequada para uma ampla faixa de temperatura ambiente. Com menor ruído, maior resolução e maior sensibilidade. Função antiestática integrada. Processamento de baixo consumo de energia e MCU de alta precisão são adotados internamente. Em comparação com produtos similares tradicionais, o desempenho é mais estável e confiável. Esta série de módulos de sensores é ideal para iluminação automática, segurança, portas automáticas e casas inteligentes.
A empresa também pode personalizar detectores móveis de alta velocidade para fins especiais. Detector de distância de radar. Detector de presença de radar.
Feature Description of PDLUX PD24-V1 Módulo transceptor Doppler de banda K do sensor de movimento de micro-ondas de 24,125 GHz
Detector de movimento de ＞ 24 GHz (banda de frequência padrão ISM) baseado no princípio de funcionamento do radar.
＞ A distância máxima de detecção pode atingir mais de 20 metros. (a distância de detecção ao avançar para o sensor)
＞ Distância de detecção ajustável em ambiente de fonte de alimentação de baixa interferência estável.
＞ Baixo consumo de energia: <2,5 mA a 3 V, <3,5 mA a 5 V.
＞ Tamanho de aparência: 45,5 mm (C) x 26 mm (L) x 13,8 mm (A).
Parâmetros técnicos
|
Parâmetro |
Notas |
Min |
Typ |
Máx. |
Unidades |
|
Tensão de alimentação |
Vcc |
3.0 |
3.3 |
5.0 |
V |
|
Consumo atual |
Icc |
2.5 |
3.0 |
3.5 |
mA |
|
Corrente de saída |
2,5 ~ 3,5mA（3 ~ 5V) |
||||
|
Temperatura de operação |
Principal |
-30 ~ + 85 |
℃ |
||
|
Temperatura de armazenamento |
Tstg |
-10 |
+60 |
℃ |
|
|
Configuração de frequência |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potência irradiada (EIRP) |
Beicinho |
<2.0 |
<2,5 |
<3,0 |
mW |
|
Umidade do ambiente de armazenamento |
45% ~ 65% UR |
||||
|
Definição de Interface A interface do módulo de aplicativo é um cabeçalho de pino com um passo de 2,54 mm3 pinos |
 |
Pin Dunction Description of PDLUX PD24-V1 Módulo transceptor Doppler de banda K do sensor de movimento de micro-ondas de 24,125 GHz
|
Número |
Nome do PIN |
Entrada / Saída |
Explicação |
|
1 |
Vcc |
Entrada |
Tensão de trabalho: DC3-5V (pólo positivo da fonte de alimentação de baixa perturbação) |
|
2 |
Saída de sinal |
Resultado |
Saída de alto nível 500mS |
|
3 |
GND |
Entrada |
Conecte ao aterramento de energia (fonte de alimentação negativa) |
Installation of PDLUX PD24-V1 Módulo transceptor Doppler de banda K do sensor de movimento de micro-ondas de 24,125 GHz
1. Para evitar danos ao equipamento, deve-se tomar cuidado. As medidas de proteção ESD devem ser tomadas em todos os estágios de armazenamento, manuseio, montagem e teste. Não toque na antena do radar e nos pinos deste módulo, e não toque nos pinos com um multímetro para medir.
2.Para PD24-V1 instalado ao ar livre, o detector pode detectar o sinal de gota de chuva quando está chovendo. Ou seja, o detector de radar instalado ao ar livre em um dia chuvoso pode detectar gotas de chuva.
Método de instalação da casca e seleção de materiais
Durante a instalação, a carcaça não deve ser feita de material metálico ou camada metálica; Podem ser usados materiais plásticos sem carbono ou espuma.
Método correto:
1. Quando a carcaça é feita de materiais plásticos (ABS, PVC, etc.), a espessura e o espaço da carcaça devem ser estimados corretamente, e a antena deve ser envolvida de uma forma que não entre em contato direto com a estrutura do antena de radar;
2. Quando o invólucro é feito de material de espuma (como Stypopor ou material semelhante), a constante dielétrica relativa do material deve ser próxima a 1.
Método errado:
1. Envolva a antena com papel alumínio ou algumas peças de metal;
2. Pulverizar a estrutura da antena com qualquer tipo de tinta ou verniz;
3. Envolva a antena com uma folha CFK (condutora);
4.O material plástico está em contato direto com a estrutura de antena corroída (tem um efeito de alta permissividade na frequência de ressonância do remendo);
5. A estrutura irracional levará a um sensor de radar anormal e o efeito de detecção será pior.
Recommended Dimensions of Enclosure of PDLUX PD24-V1 Módulo transceptor Doppler de banda K do sensor de movimento de micro-ondas de 24,125 GHz
Para o radar de 24 GHz, de acordo com a experiência, o casco pode ser feito de material plástico com espessura de cerca de 3 mm, e manter uma distância de cerca de 6 mm da superfície da antena do radar. Se for usado um material plástico mais espesso, o aumento da perda de inserção deve ser considerado; ao mesmo tempo, uma caixa muito espessa pode afetar o padrão da antena.
