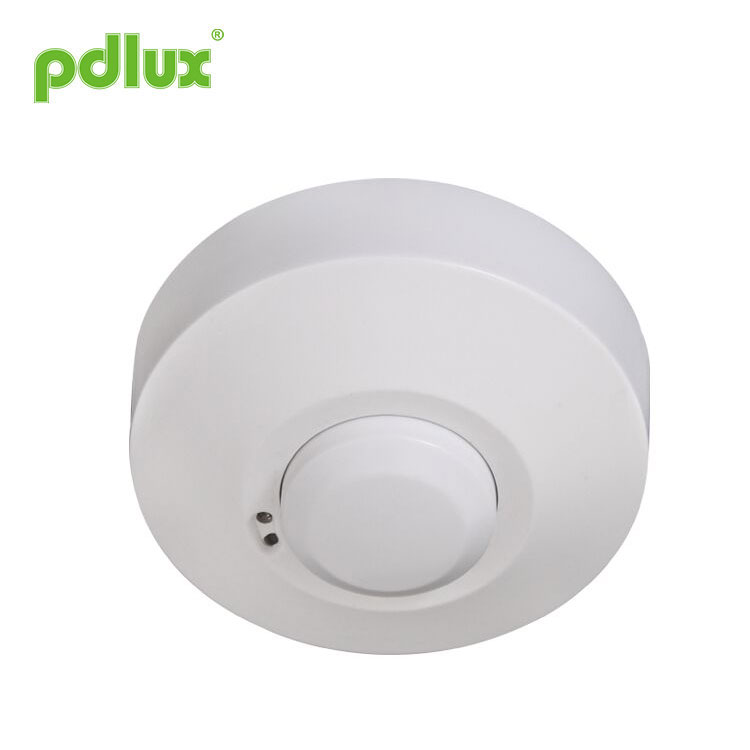

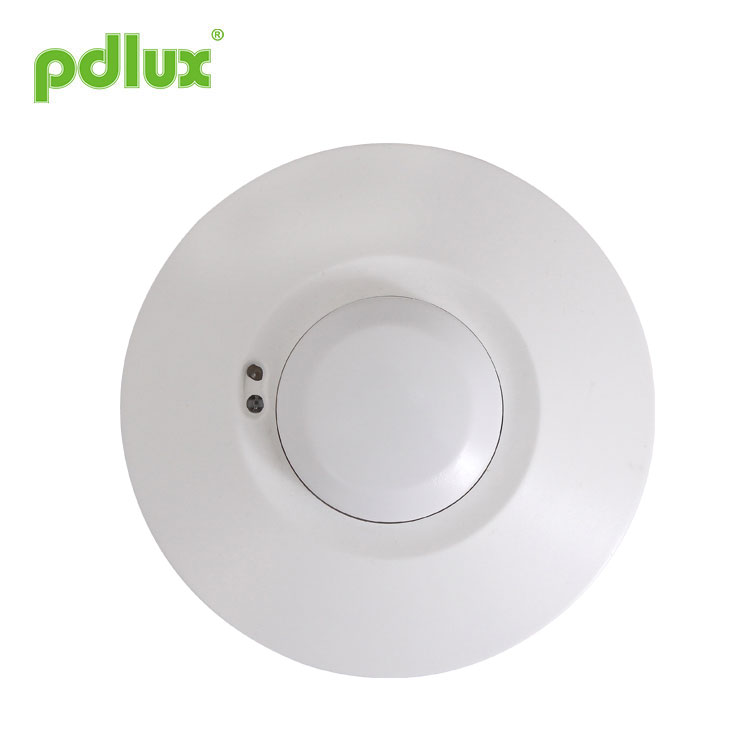

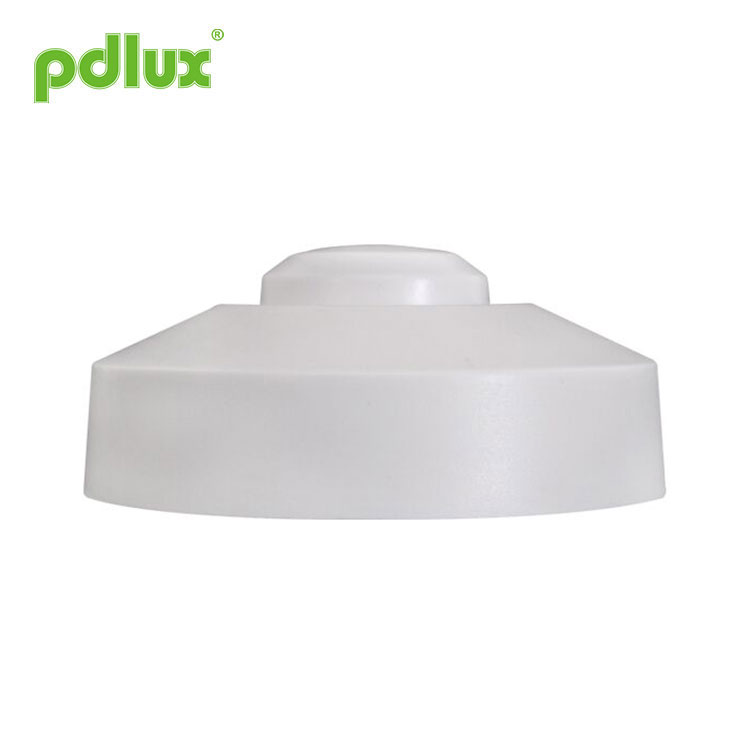

Detector de movimento com sensor de microondas redondo
O detector de movimento com sensor de micro-ondas redondo está de acordo com o efeito doppler de micro-ondas, pode ser
amplamente utilizado como interruptor de controle automático, sistema de segurança e sistema de controle automático de vídeo de ATM, como
bem como outra área de controle automático de indução. A forma de detecção tem as vantagens abaixo em comparação com
outros como segue: 1. Detecção sem contato, 2. Adequado para ambientes ruins, imune à temperatura, umidade,
ruído, ar, poeira, luz… 3. Capacidade de interferência de RF, 4. Potência de transmissão de apenas 0,2 mW, não prejudicará o ser humano
corpo. Instalação simples + fiação fácil. Utilizamos integrador de microprocessamento apropriado, não apenas para alta
sensibilidade e ampla gama de detecção, e em trabalho muito confiável, a taxa de erro é extremamente baixa, pode ser estável
trabalhando na faixa de temperatura: - 15 ~ + 70 graus Celsius.
Enviar consulta
Você pode ter a certeza de comprar Detector de Movimento com Sensor de Microondas Redondo de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.Ele usa o MCU para calcular com precisão as informações da chave e controla com precisão o relé a ser ligado no ponto zero da onda senoidal, para que cada carga seja ligada. No ponto zero da onda senoidal, o problema de corrente de partida causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto da alta tensão sob a carga.
Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com capacitâncias diferentes. Isto é um desastre para os relés. Às vezes, uma lâmpada LED de 50 W pode gerar correntes de surto de 80 a 120 A.
O relé comum de 10A pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e pequena corrente de carga.
Para superar esse problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto.
O método de controle mais recente da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo aumente em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e escolher segurança.
OBSERVAÇÃO:
|
A saída de alta frequência deste sensor é <0,2mW - isso é apenas um 5.000 da potência de transmissão de um telefone celular ou da saída de um forno de micro-ondas. |
|
Especificações
|
Fonte de energia: |
220-240 VCA 50/60 Hz |
|
Potência de transmissão: |
<0,2mW |
|
Carga nominal: |
1200W. qualquer carga |
|
Sede de instalação: |
dentro de casa, montagem no teto |
|
Ângulo de detecção: |
360° |
|
Faixa de detecção (22 ℃): |
1-8m (raios.) (ajustável) |
|
Configuração de tempo: |
8seg a 12min (ajustável) |
|
Controle de luz: |
2~2000LUX (ajustável) |
|
Temperatura de trabalho: |
-15°C~+70°C |
|
Sistema de alta frequência: |
Onda elétrica CW de 5,8 GHz, banda ISM |
Informações do Sensor
Instalação
1. Por favor, mantenha-o longe das crianças.
2. Evite locais de fogo/alta temperatura/úmidos para instalação.
3. Confirme quando desligar o acesso ao cabo de alimentação.
1. Retire a tampa superior girando-a no sentido anti-horário (veja a fig.1) e, em seguida, aperte os dois parafusos que fixam a tampa intermediária (veja a fig.2);
2．Segure a base contra o Teto e marque os furos (ver fig.3), prestando atenção a qualquer fiação existente no Teto;
3．Faça os furos, insira as buchas (6 mm de diâmetro) (ver fig.4);
4．Coloque o fio de alimentação e o fio de carga nos orifícios da base (veja a fig.5);
5．Aparafuse a base no lugar (ver fig.6);
6．Conecte a fonte de alimentação e o fio de carga ao terminal de conexão de acordo com a marca do fio de conexão.
7.Feche a tampa intermediária (veja a fig.6) e ajuste o botão para a configuração;
8．Coloque a cortina de vidro e gire-a no sentido horário (veja a fig.6).

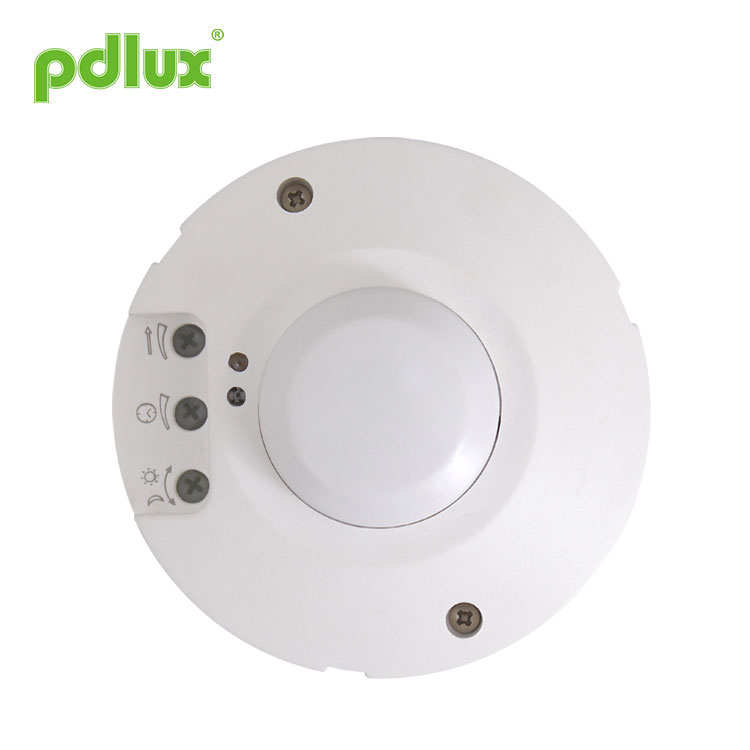

Botão de controle
|
Configuração do intervalo de detecção (sensibilidade) |
Faixa de detecção é o termo usado para descrever os raios do raio mais ou menos circular zona de detecção produzida no solo após a montagem do sensor de luz em altura de 2,5 m, gire o controle de detecção totalmente no sentido anti-horário para selecionar a detecção mínima alcance (raios de aproximadamente 1 m) e totalmente no sentido horário para selecionar o alcance máximo de detecção (raios de aproximadamente 8m). |
|
|
NOTA: o alcance de detecção acima é obtido no caso de uma pessoa que esteja entre 1,6m~1,7m de altura com figura média e se move a uma velocidade de 1,0~1,5m/seg.se a pessoa mudança de estatura, figura e velocidade de movimento, o alcance de detecção também mudará.
posição que você precisa, não ajuste a sensibilidade ao máximo, para evitar o O produto não funciona normalmente causado por movimento errado. Porque a sensibilidade é muito alto detecta facilmente o movimento errado pelo vento soprando folhas e cortinas, pequenos animais e o movimento errado por interferência da rede elétrica e elétrica equipamento. Todos aqueles que levam o produto não funcionam normalmente!
apropriadamente e, em seguida, teste-o. |
||
|
Configuração de tempo |
A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 8 segundos (girar totalmente no sentido anti-horário) e no máximo 12min (girar totalmente no sentido horário). Qualquer movimento detectado antes deste tempo decorrido reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar a detecção zona e para realizar o teste de caminhada. |
|
|
NOTA: depois que a luz se apaga, leva aprox. 1 segundo antes que seja capaz para começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento uma vez decorrido este período. |
||
|
Configuração de controle de luz |
O limite de resposta à luz escolhido pode ser infinitamente de aprox. 2-2000lux. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer com cerca de 2 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. TO botão deve ser girado totalmente no sentido horário ao ajustar a detecção zona e realizando o teste de caminhada à luz do dia. |
|
|
Nota: não ajuste excessivamente os três botões funcionais. Aquilo é porque os três botões funcionais estavam conectados aos componentes diretamente, há uma pequena rolha em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo irá danificar a rolha e leva à rotação ininterrupta de 360 °. O ajuste o limite de alcance é 270°, preste atenção a isso. |
||
Solução de problemas
|
Defeituoso |
Causa |
Remédio |
|
A carga não funcionará |
configuração de controle de luz errada selecionada |
Ajustar configuração |
|
carga com defeito |
Alterar carga |
|
|
interruptor principal DESLIGADO |
Ligar |
|
|
A carga funciona sempre |
A carga funciona sempre |
Verifique a configuração da zona |
|
A carga funciona sem qualquer movimento identificável
|
o sensor não montado para detecção movimento de forma confiável |
Monte o gabinete com segurança |
|
movimento ocorreu, mas não identificado pelo sensor (movimento atrás da parede, movimento de um pequeno objeto em imediato proximidade da lâmpada, etc.) |
Verifique a configuração da zona |
|
|
A carga não funcionará apesar movimento |
movimentos rápidos estão sendo suprimidos para minimizar o mau funcionamento do a zona que você definiu é muito pequena |
Verifique a configuração da zona |
Aviso!
Por favor confirme com a instalação profissional.
Desligue a fonte de alimentação antes das operações de instalação e remoção.
Certifique-se de ter cortado a energia por motivos de segurança.
A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade
