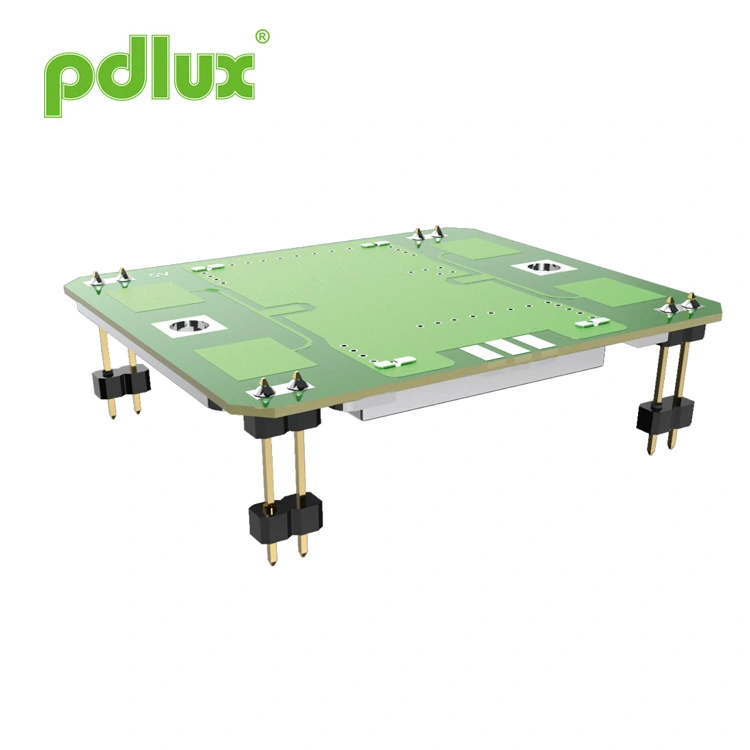

Módulo sensor de radar de micro-ondas de segurança 10,587 GHz
A Pdlux é um fornecedor dedicado de módulo sensor de radar de micro-ondas de segurança de 10,587 GHz que opera na banda X (10,525-10,687 GHz, frequência personalizável por região). Apresentando uma antena patch, DRO, baixo dreno de corrente e tamanho compacto, ele fornece detecção de ângulo amplo (plano H) e ângulo estreito (plano E) para montagem flexível. O consumo de energia pode ser reduzido ainda mais através do modo PWM. Compatível com RoHS, é adequado para sistemas de segurança, portas automáticas, iluminação de movimento, IoT e sensores de velocidade.
Modelo:PD-V9H
Enviar consulta
PD-V9H
Configuração de frequência: 10,587 GHz ± 10M
- Incluindo antena patch
- DRO: Oscilato Ressonador Dielétrico
- Dreno de corrente DC baixo
- Tamanho pequeno
- Conformidade RoHS
| Item | Especificações | |
| Configuração de frequência | 10,587 GHz ±10M | |
| Doença | Ta = +25 C,Vin = +5 VCC | |
| Tensão operacional | +5,0 ± 0,5 VCC | |
| Corrente Operacional | <32 mA tipo. | |
| Potência de saída | 20 mW (13 dBm) E.I.R.P. tipo. | |
| Estabilidade de frequência | ±5 MHz máx. (Ta: -30 a +55 C) | |
| Sensibilidade de perda de retorno | -90 dBc tipo. | |
| Segunda Emissão Harmônica | Faixa de -40 dBm | |

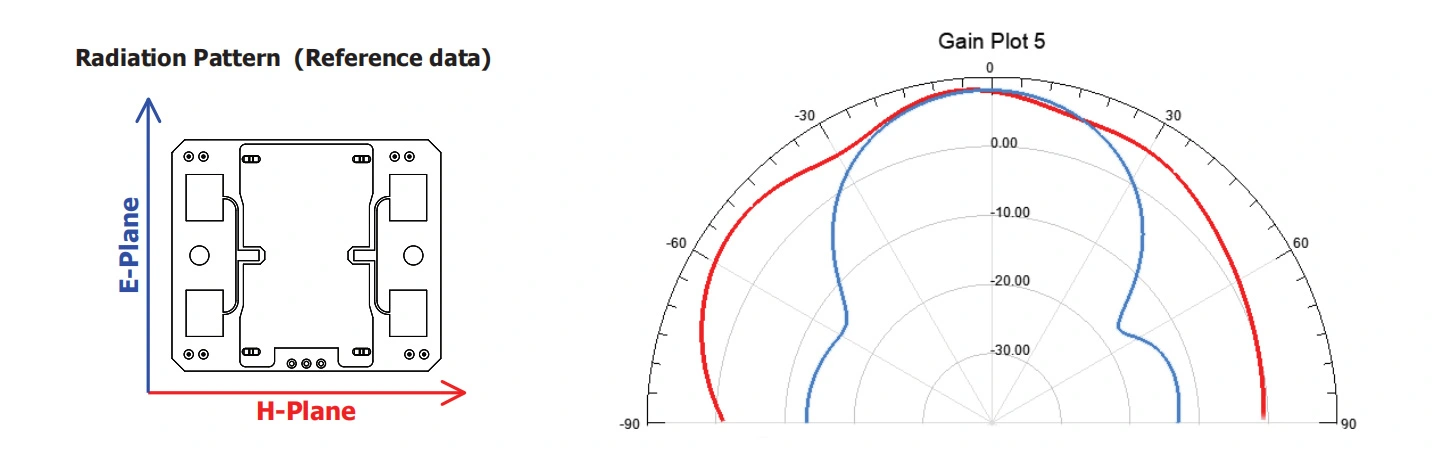

| Largura de feixe da antena (-3 dB) | Avião eletrônico | 36 graus nom. (O ângulo completo orético de 72 graus) |
| Avião H | 72 graus nom. (O ângulo completo orético de 144 graus) | |
| Interface RF | Antena de remendo | |
| Faixa de temperatura | -30 a +55 C (escopo de uso padrão), -40 a +80 C (faixa máxima de uso) | |
| Regulamento para conformidade | -30 ETS 300 440 | |
O sensor de brilho da série PD-V9 opera na banda X. A frequência operacional está na faixa de frequência de 10,525 GHz a
10,687 GHz. Os usuários precisam fazer compras com base na personalização de acordo com os regulamentos de frequência do país onde estão
localizado. Por exemplo, 10,525 GHz, 10,587 GHz, 10,687 GHz. Os sensores da série PD-V9 são amplamente utilizados em segurança e vigilância
produtos de aplicações, sensores de porta automáticos, luzes de detecção móvel, sensores IoT, sensores de velocidade e vários sensores móveis
produtos.
O sensor possui detecção de grande ângulo H-Plane e detecção de pequeno ângulo Eplan. Os usuários podem fixar o sensor em diferentes ângulos como
necessário durante o uso. como se os usuários quisessem que a corrente de trabalho do sensor fosse a menor possível, você pode definir o modo de fonte de alimentação
do sensor para o modo PWM (ciclo de trabalho), o que pode efetivamente reduzir a corrente de trabalho.
Quando os usuários encontram os seguintes problemas ao usar ou substituir diretamente o sensor original.
1. Primeiro uso:
Ao usar o sensor da série PD-V9 pela primeira vez e encontrar sensibilidade alta ou sensibilidade insuficiente, você deve
primeiro verifique o status da configuração de ganho do circuito de amplificação. E se o método de cálculo usado pelo MCU para processar sinais
é apropriado. De modo geral, é fácil encontrar uma solução.
2. Possíveis problemas que podem surgir ao substituir diretamente sensores usados anteriormente:
Ao substituir diretamente sensores usados anteriormente, também pode haver problemas de alta e baixa sensibilidade, que podem ser
facilmente resolvido. Simplesmente aumentar o circuito de amplificação ou diminuir o ganho do circuito de amplificação é suficiente. Não há necessidade
considere o algoritmo de processamento de sinal do MCU.
Ajuda que os iniciantes podem precisar ao usar:
Se você encontrar dificuldades ao usar os sensores da série PD-V9 e precisar de assistência. Você pode entrar em contato conosco por e-mail. De modo geral, as respostas podem ser obtidas.
Introdução do produto:
A introdução do produto poderá ser modificada e melhorada pela PDLUX a qualquer momento, quando necessário. Não necessariamente todos serão notificados em tempo hábil.
