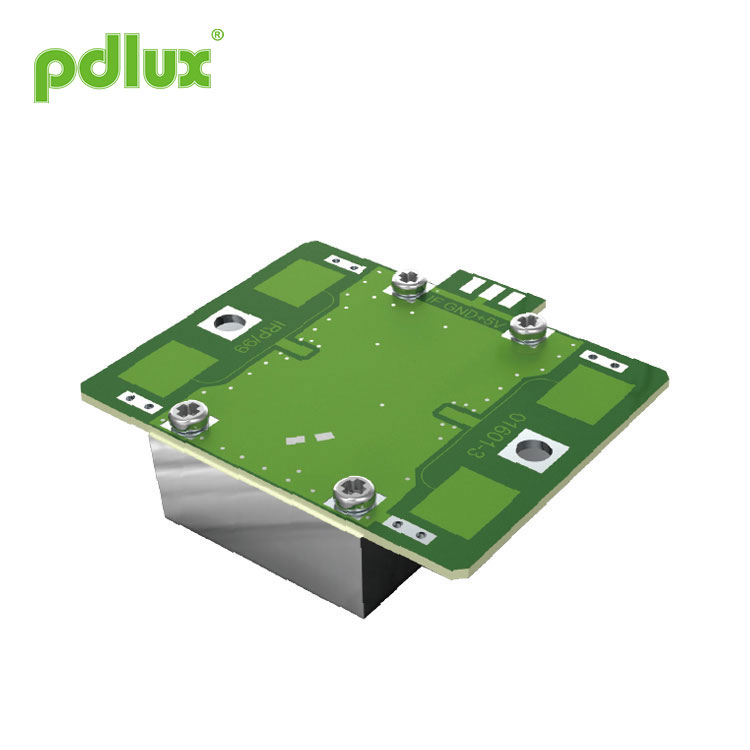

Módulo sensor de micro-ondas PDLUX PD-V9 Security 10.525GHz
O módulo sensor de micro-ondas PDLUX PD-V9 Security 10.525GHz é um módulo transceptor Doppler bi-estático X-Band. É Resonator Oscillator (CRO) embutido. Este módulo, V9 adota Antena plana plana, adequada para montagem em parede. O Módulo Sensor de Microondas de Segurança 10.525GHz pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega de flanco. Seu desempenho é superior ao dos sensores do mercado.
Modelo:PDLUX PD-V9
Enviar consulta
Módulo sensor de micro-ondas PDLUX PD-V9 Security 10.525GHz
Módulo sensor de micro-ondas PDLUX PD-V9 Security 10.525GHz is a X-Band Bi-Static Doppler transceiver module. It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Security 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
Módulo sensor de micro-ondas PDLUX PD-V9 Security 10.525GHz is ideally suitable for occupancy sensor in automatic lighting switches. Security 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of Módulo sensor de micro-ondas PDLUX PD-V9 Security 10.525GHz â— Interruptor inteligente â— Interruptor de parede â— Detecção de intruso Recurso e vantagem
â— Baixa potência sem fio |
De acordo com EN 300440-V2.1.1㠀 EN 62479：2010, diretiva RED-2014/53 / eu
De acordo com FCC Parte 15.249 |
|
Padrão de feixe de antena
|
Size of Módulo sensor de micro-ondas PDLUX PD-V9 Security 10.525GHz
|
| Parâmetro | Notas | Min | Typ | Máx. | Unidades | ||||||
| Configuração de frequência | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Potência irradiada (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Tempo de acomodação |
|
5 | 10 | 20 | μSec | ||||||
| Força do sinal recebido | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Ruído | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Tensão de alimentação |
|
4.75 | 5.00 | 5.25 | V (fonte de energia de impulso) | ||||||
| Consumo atual |
|
10 | 12 | 14 | mA | ||||||
| Freqüência de Repetição de Pulso | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Largura do pulso | 4 | 10 | 20 | 30 | μSec | ||||||
| Temperatura de operação |
|
-15 | 22 | 55 | ℃ | ||||||
| Peso |
|
7.5 | 8 | 8.5 | g | ||||||
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Note2:The Força do sinal recebido(RSS) is measured at the total 1 Ways path loss of 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
