PDLUX PD-V10-G5 Módulo de sensor de microondas com detector de movimento Doppler de banda X

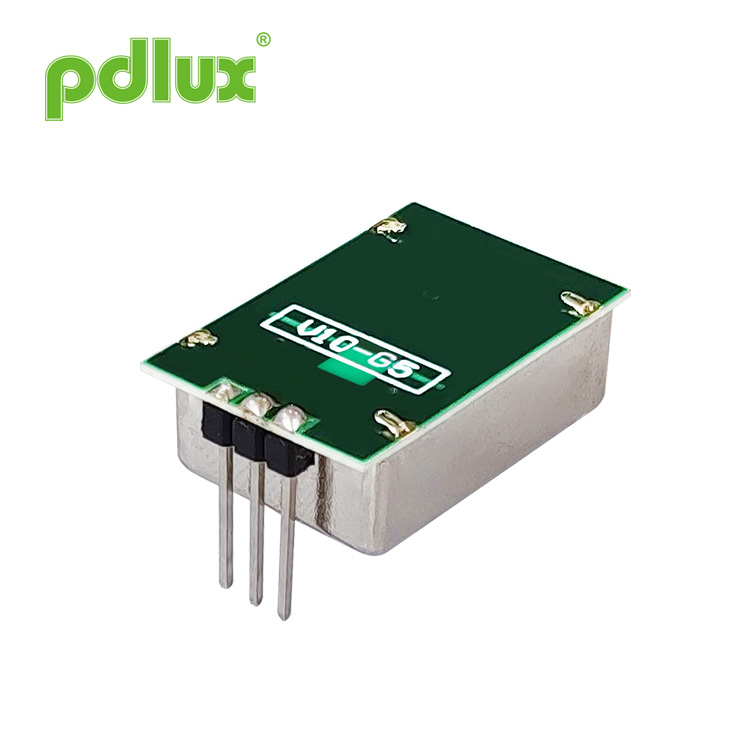

O módulo sensor de microondas detector de movimento doppler de banda X PDLUX PD-V10-G5 é um transceptor de microondas de banda X em miniatura que utiliza o fenômeno Doppler shift para "sentir" o movimento. A unidade, alojada em uma lata de metal, possui um oscilador ressonador dielétrico estabilizado, que fornece estabilidade operação em uma ampla faixa de temperatura em modo CW ou pulso de ciclo de trabalho baixo e um sistema integrado receptor homódino para maior sensibilidade e confiabilidade. Esta família de módulos está disponível com tensão de alimentação de +5 V ou +3 V.
Modelo:PD-V10-G5
Enviar consulta
PDLUX PD-V10-G5 Módulo de sensor de microondas com detector de movimento Doppler de banda X
Características principais
• Baixo custo • Baixo consumo de energia • Alta sensibilidade • Versões 3V e 5V disponíveis • Antena de Patch • Compatível com RoHS
PD-V10-G5 é um sensor móvel transceptor de micro-ondas de banda X altamente sensível em miniatura que usa um esquema de janela para transmissão e recepção. Possui detecção de 360 graus, um sensor de movimento para detecção de teto, um sensor de segurança montado na parede, um interruptor de detecção de luz, um espelho de vidro para detecção automática de corpo e uma variedade de produtos de detecção de movimento por micro-ondas (radar) de pequeno volume.
Deve estar em conformidade com as regras de aplicação do sensor de micro-ondas e o invólucro deve ser feito de plástico de engenharia. Por exemplo, plásticos de engenharia, como ABS, PC, PS, etc. proibir o uso de caixas metálicas totalmente fechadas!
Em uso, diferentes métodos podem ser usados para fornecer energia de acordo com a necessidade. 1. Potência direta fornecer. 2. Modo CW ou pulso de ciclo de trabalho baixo Fonte de alimentação no modo PWM (pode reduzir a corrente gerado durante a operação).
PD-V10-G5 é um sensor de microondas cujos resultados e desempenho requerem coordenação posterior de circuitos e algoritmos.
A família de módulos PD-V10-G5 é oferecida em três especificações: 5V e 3V, bem como na faixa geral de tensão de 3-5V.
Deve estar em conformidade com as regras de aplicação do sensor de micro-ondas e o invólucro deve ser feito de plástico de engenharia. Por exemplo, plásticos de engenharia, como ABS, PC, PS, etc. proibir o uso de caixas metálicas totalmente fechadas!
Em uso, diferentes métodos podem ser usados para fornecer energia de acordo com a necessidade. 1. Potência direta fornecer. 2. Modo CW ou pulso de ciclo de trabalho baixo Fonte de alimentação no modo PWM (pode reduzir a corrente gerado durante a operação).
PD-V10-G5 é um sensor de microondas cujos resultados e desempenho requerem coordenação posterior de circuitos e algoritmos.
A família de módulos PD-V10-G5 é oferecida em três especificações: 5V e 3V, bem como na faixa geral de tensão de 3-5V.
Tamanho dos produtos
Padrão de Cobertura
| Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades | |||
| Tensão de alimentação | Vcc | 3.0 | 5.0 | 5.25 | V | |||
| Versão de baixa tensão | 2.8 | 3.0 | 3.5 | |||||
| Consumo atual | lcc | 20 | 35 | 38 | mA | |||
| Modo de trabalho 1 | Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA | Tipo | ||||||
| Modo de trabalho 2 | Modo de tensão padrão | |||||||
| Largura do pulso | Pulso | 10μS (pode ser ajustado conforme necessário) | dentro do alcance | |||||
| Tempo estável | 5μseg | estar perto de | ||||||
| Temperatura de operação | Principal | -30~+85 | +100 (Máx.) | ℃ | ||||
| Temperatura de armazenamento | Teste | -10 | +60 | ℃ | ||||
| Barulho |
|
3.5 | 4.0 | 4.5 | mVrms | |||
| Configuração de frequência | f | 24.000 | 24.125 | 24.250 | GHz | |||
| Potência Irradiada (EIRP) | Beicinho | <2,0 | <2,5 | <3,0 | mW | |||
| Umidade ambiente de armazenamento |
|
10%~65% | RH | |||||
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e ao limite do MCU.
O projeto das emissões de radiação está em conformidade com os regulamentos FCC e CE.
Lembrete especial:
Devido à espessura total da placa de circuito ser de apenas 0,52 mm. Aplicar força lateral excessiva nos pinos pode quebrar a folha de cobre. Causando mau funcionamento do sensor.
NOTAS
A intensidade da saída do sensor (faixa de detecção) depende da relação sinal/ruído. Maior ou menor que a temperatura nominal de operação, o sensor também pode funcionar, mas o desempenho será reduzido.
Para evitar danos aos dispositivos, deve-se ter cuidado durante o manuseio. Precauções adequadas contra descarga eletrostática (ESD) devem ser observadas em todas as etapas de armazenamento, manuseio, montagem e teste.
O projeto das emissões de radiação está em conformidade com os regulamentos FCC e CE.
Lembrete especial:
Devido à espessura total da placa de circuito ser de apenas 0,52 mm. Aplicar força lateral excessiva nos pinos pode quebrar a folha de cobre. Causando mau funcionamento do sensor.
NOTAS
A intensidade da saída do sensor (faixa de detecção) depende da relação sinal/ruído. Maior ou menor que a temperatura nominal de operação, o sensor também pode funcionar, mas o desempenho será reduzido.
Para evitar danos aos dispositivos, deve-se ter cuidado durante o manuseio. Precauções adequadas contra descarga eletrostática (ESD) devem ser observadas em todas as etapas de armazenamento, manuseio, montagem e teste.
