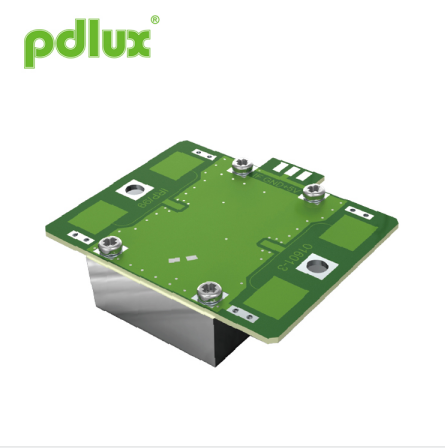

Módulo automático do sensor da micro-ondas da porta 10.525GHz
O módulo sensor de micro-ondas de porta automática de 10,525 GHz é um módulo transceptor Doppler bi-estático de banda X. É um oscilador ressonador (CRO) integrado. Este módulo, V9, adota uma antena plana, adequada para montagem na parede. O módulo sensor de micro-ondas de porta automática de 10,525 GHz pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Seu desempenho é melhor que os sensores do mercado.
Modelo:PD-V9
Enviar consulta
Módulo automático do sensor da micro-ondas da porta 10.525GHz
O módulo sensor de micro-ondas de porta automática de 10,525 GHz é um módulo transceptor Doppler bi-estático de banda X. É um oscilador ressonador (CRO) integrado. Este módulo, V9, adota uma antena plana, adequada para montagem na parede. O módulo sensor de micro-ondas de porta automática de 10,525 GHz pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Seu desempenho é melhor que os sensores do mercado.
O módulo sensor de micro-ondas de porta automática de 10,525 GHz é ideal para sensor de ocupação em interruptores de iluminação automáticos. O módulo sensor de micro-ondas de porta automática de 10,525 GHz também pode ser usado para detectores de intrusão montados no teto.
|
Aplicação do módulo sensor de microondas de porta automática de 10,525 GHz ●Interruptor inteligente ●Interruptor de parede ●Detecção de intrusão Recurso e vantagem
●Baixa potência sem fio |
De acordo com EN 300440-V2.1.1、EN 62479：2010,diretiva RED-2014/53/eu
De acordo com FCC Parte 15.249 |
|
Padrão de feixe de antena
|
Tamanho dos produtos
|
| Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades | ||||||
| Configuração de frequência | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Potência Irradiada (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Tempo de liquidação |
|
5 | 10 | 20 | μseg | ||||||
| Força do sinal recebido | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Barulho | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Tensão de alimentação |
|
4.75 | 5.00 | 5.25 | V (fonte de energia de impulso) | ||||||
| Consumo atual |
|
10 | 12 | 14 | mA | ||||||
| Frequência de repetição de pulso | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Largura do pulso | 4 | 10 | 20 | 30 | μseg | ||||||
| Temperatura de operação |
|
-15 | 22 | 55 | ℃ | ||||||
| Peso |
|
7.5 | 8 | 8.5 | g | ||||||
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
