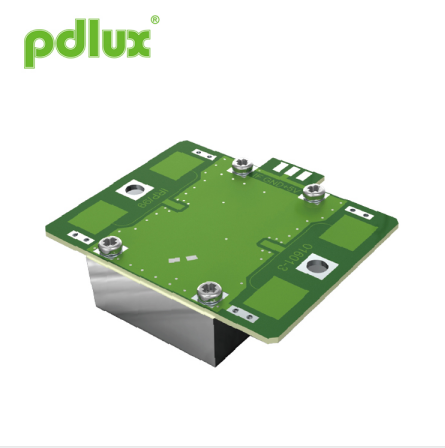

Módulo sensor de micro-ondas de 10,525 GHz para instalação na parede
O módulo sensor de micro-ondas de 10,525 GHz para instalação na parede é um módulo transceptor Doppler bi-estático de banda X. É um oscilador ressonador (CRO) integrado. Este módulo, V9, adota uma antena plana plana, adequada para montagem na parede. O módulo sensor de micro-ondas de 10,525 GHz para instalação na parede pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Seu desempenho é melhor que os sensores do mercado.
Modelo:PD-V9
Enviar consulta
Módulo sensor de micro-ondas de 10,525 GHz para instalação na parede
O módulo sensor de micro-ondas de 10,525 GHz para instalação na parede é um módulo transceptor Doppler biestático de banda X. É um oscilador ressonador (CRO) integrado. Este módulo, V9, adota uma antena plana plana, adequada para montagem na parede. O módulo sensor de micro-ondas de 10,525 GHz para instalação na parede pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Seu desempenho é melhor que os sensores do mercado.
O módulo sensor de micro-ondas de 10,525 GHz para instalação na parede é ideal para sensor de ocupação em interruptores de iluminação automáticos. O módulo sensor de micro-ondas de 10,525 GHz para instalação na parede também pode ser usado para detectores de intrusão montados no teto.
Aplicação do módulo sensor de micro-ondas de 10,525 GHz para instalação em parede ●Interruptor inteligente ●Interruptor de parede ●Detecção de intrusão Recurso e vantagem
●Baixa saída de energia sem fio |
De acordo com EN 300440-V2.1.1、EN 62479:2010,diretiva RED-2014/53/eu
De acordo com FCC Parte 15.249 |
Padrão de feixe de antena
|
Tamanho do módulo sensor de micro-ondas de 10,525 GHz para instalação na parede
|
Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades | ||||||
Configuração de frequência | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
Potência Irradiada (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
Tempo de liquidação |
|
5 | 10 | 20 | μseg | ||||||
Força do sinal recebido | 2 | 150 | 200 | 250 | μVp-p | ||||||
Barulho | 3 | 4 | 4.5 | 5 | mVrms | ||||||
Tensão de alimentação |
|
4.75 | 5.00 | 5.25 | V (fonte de energia de impulso) | ||||||
Consumo atual |
|
10 | 12 | 14 | mA | ||||||
Frequência de repetição de pulso | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
Largura do pulso | 4 | 10 | 20 | 30 | μseg | ||||||
Temperatura de operação |
|
-15 | 22 | 55 | ℃ | ||||||
Peso |
|
7.5 | 8 | 8.5 | g |
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
