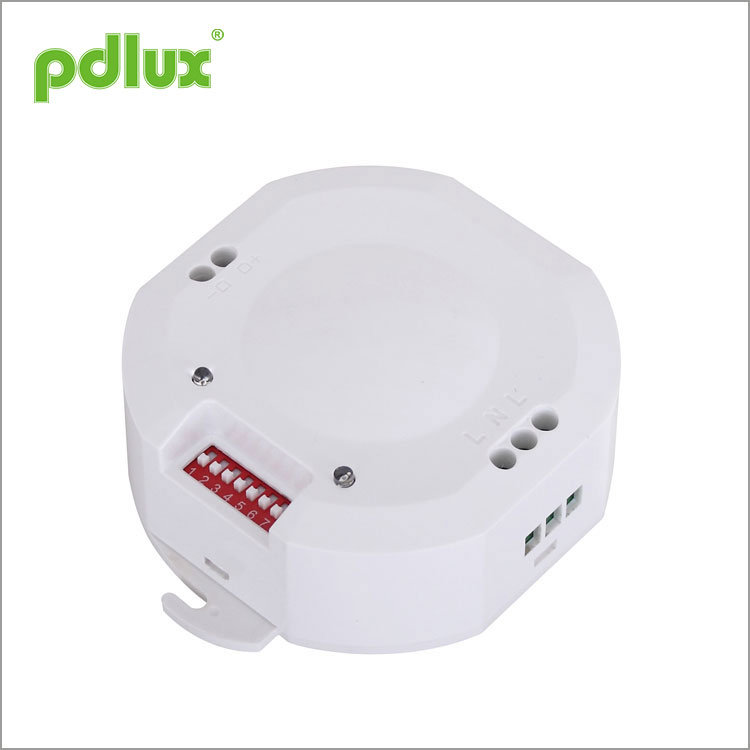

Sensor de microondas Doppler de radar de 5,8 GHz

PDLUX PD-MVGS
O sensor de microondas Doppler por radar de 5,8 GHz é amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. O sensor de microondas Doppler por radar de 5,8 GHz aplica-se a várias patentes técnicas e é a escolha perfeita para uma vida inteligente.

Enviar consulta

Instrução do sensor de micro-ondas PD-MVGS

5.8GHz Radar Doppler Microwave Sensor

Resumo

O Sensor de Microondas Radar Doppler de 5,8 GHz é um sensor de micro-ondas digital de alta precisão cuja faixa de detecção é 360 ° e a frequência de trabalho é 5,8 GHz. É baseado no princípio Doppler que integra a emissão e recepção. Ele adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falha. Tem uma aparência delicada e uma estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado dentro das iluminações com abajur de vidro ou plástico. O sensor de microondas Doppler por radar de 5,8 GHz é amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. O sensor de microondas Doppler por radar de 5,8 GHz aplica-se a várias patentes técnicas e é a escolha perfeita para uma vida inteligente.

Especificações do sensor de micro-ondas Doppler por radar de 5,8 GHz

Informação do sensor

5.8GHz Radar Doppler Microwave Sensor

Formulários

O micro-ondas pode penetrar no vidro, plástico e madeira, portanto, o sensor de micro-ondas pode ser instalado dentro da cortina não metálica. Por exemplo, a aplicação em iluminações de LED, somente se fizer a conexão conforme mostrado abaixo, você pode alterar as iluminações de LED comuns para de detecção automática.
5.8GHz Radar Doppler Microwave Sensor

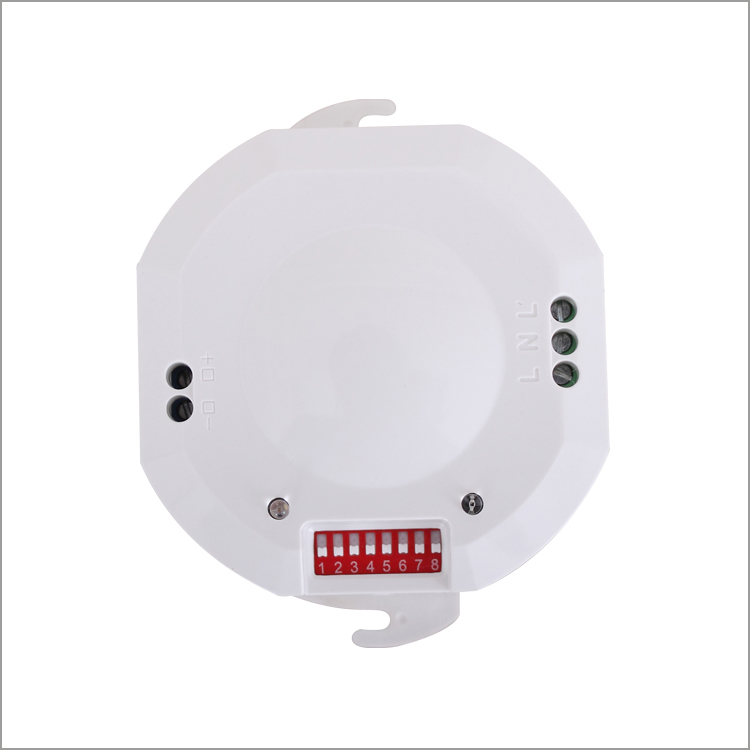

Modo de configuração um: interruptor DIP

Conforme mostrado abaixo, por S1, S2 para definir o intervalo de detecção, S3, S4, S5 o tempo de atraso, S6, S7, S8 o valor de controle de luz. Pode levar algum tempo para ajustar os valores antes que eles atendam às suas necessidades.
5.8GHz Radar Doppler Microwave Sensor

(1) Configuração da faixa de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever o diâmetro do círculo fundido no solo quando instalado a uma altura de 2,5 m. Para definir a chave para LIGADO é "1", para DESLIGADO é "0". Leia à direita mostrada a tabela correspondente da posição da chave para a faixa de detecção.

Aviso: ao usar o sensor de microondas Radar Doppler de 5,8 GHz, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro das folhas e cortinas, pequenos animais ou a interferência da rede de energia e equipamentos elétricos. Todos os itens acima mencionados levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o.
O movimento humano causará a indução do sensor, portanto, quando estiver sob o teste de função, deixe a região de indução e não faça nenhum movimento para impedir o trabalho contínuo do sensor.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário, a interferência entre elas levará a uma reação de erro.

(2) Configuração de tempo

Pode ser definido de 12 segundos a 11 minutos. Qualquer movimento detectado antes deste período de tempo irá reiniciar o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a faixa de detecção e para realizar o teste de caminhada. Para definir a chave para LIGADO é "1", para DESLIGADO é "0". Leia à direita a tabela correspondente da posição da chave para o tempo de atraso.

É principalmente para o ajuste do tempo de retardo desde o momento em que o sinal é detectado e o ligamento automático até o desligamento automático da luz. Você pode definir o tempo de atraso para sua necessidade prática. Mas é melhor diminuir o tempo de retardo para economizar energia, já que o sensor de micro-ondas tem a função de sensoriamento contínuo, ou seja, qualquer movimento detectado antes que o tempo de retardo acabe irá reiniciar o cronômetro e a luz manterá ligado apenas se houver humanos na faixa de detecção.

(3) Configuração de controle de luz

Ele pode ser definido no intervalo de 10 ~ 2000 LUX. Para definir a chave para LIGADO é "1", para DESLIGADO é "0".
Leia à direita a tabela correspondente da posição do interruptor para o valor de controle de luz.

1ã € A instalação no objeto de balanço levará a uma reação de erro.
2ã € A cortina oscilante soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3ã € Estando instalado onde o tráfego é movimentado irá conduzir a uma reação de erro.
4ã € As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.

Falha e a solução

5.8GHz Radar Doppler Microwave Sensor

â— Por favor, confirme com a instalação profissional.
â— Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
â— Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
