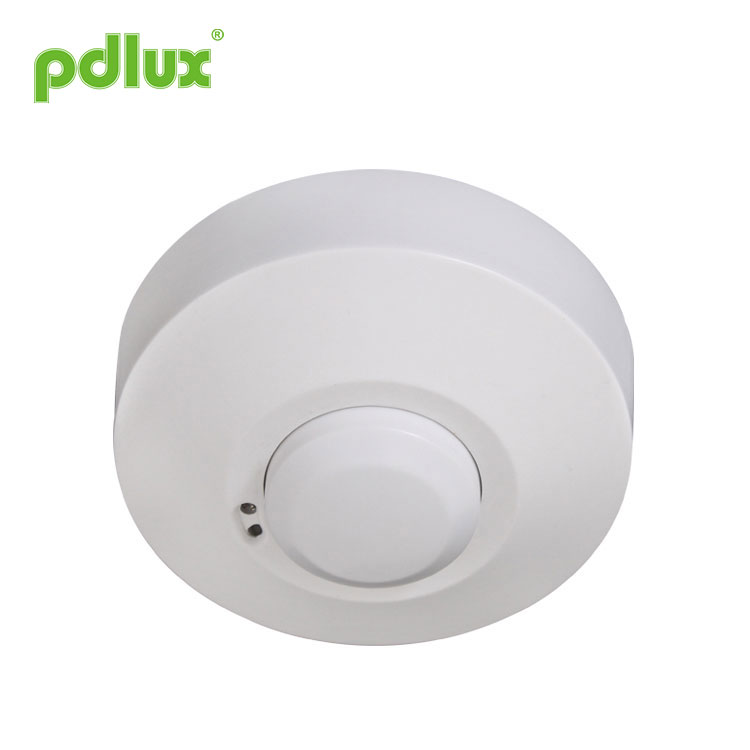

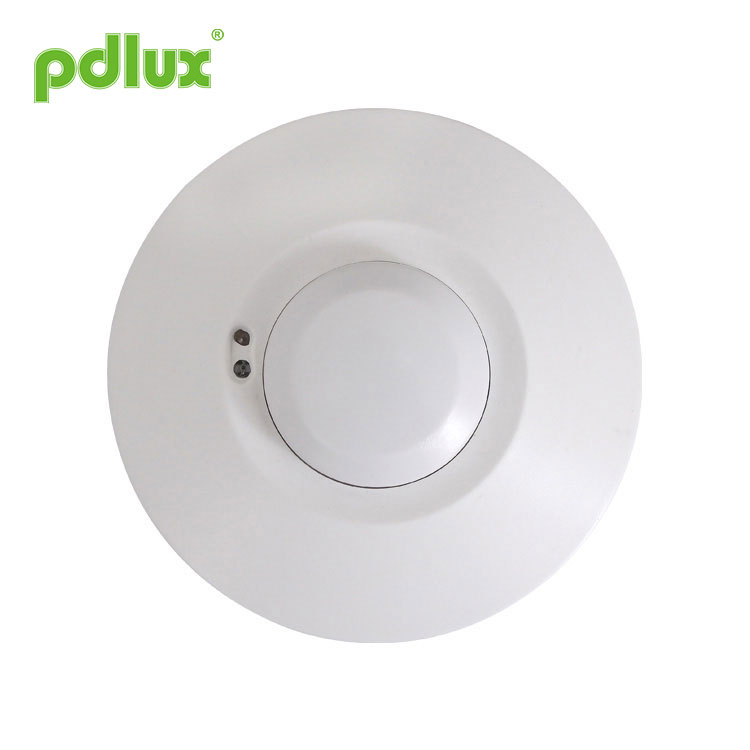

Sensores de micro-ondas certificados pela RED

Instrução do sensor de micro-ondas PD-MV1012-Z

Resumo

Os sensores de micro-ondas certificados RED estão de acordo com o efeito doppler de micro-ondas , podem ser amplamente usados ​​como interruptor de controle automático, sistema de segurança e sistema de controle de vídeo automático de ATM, bem como outras áreas de controle de indução automática . A forma de detecção tem as seguintes vantagens em comparação com as seguintes: 1. Detecção sem contato, 2. Adequado para ambientes ruins, imune a temperatura, umidade, ruído, ar, poeira, luz ... 3. Capacidade de interferência RF, 4. Potência de transmissão apenas 0,2 mW, não prejudica o corpo humano. Instalação simples + fiação fácil. Usamos o integrador de microprocessamento apropriado, não apenas para alta sensibilidade e ampla faixa de detecção, e em trabalho muito confiável, a taxa de erro é extremamente baixa, pode trabalhar estável na faixa de temperatura: - 15 ~ + 70 graus Celsius.

Os sensores de micro-ondas certificados RED usam o MCU para calcular com precisão as informações da chave e controlar com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga seja ligada. No ponto zero da onda senoidal, o problema de corrente de inrush causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga. Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Este é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum 10A pode suportar apenas 3 vezes a corrente de pico e é provável que o relé se quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e baixa corrente de carga.

A fim de superar este problema, os sensores de micro-ondas certificados RED adotam cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de surto de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produtos. O mais recente método de controle de tecnologia de sensor de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo aumente em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto é o mesmo que escolher a tranquilidade e a segurança.

Informação do Sensor

1． Retire a tampa superior girando-a no sentido anti-horário (ver fig.1) e, a seguir, aperte os dois parafusos de fixação da tampa intermediária (ver fig.2);
2． Segure a base contra o Teto e marque os furos (ver fig.3), prestando atenção a qualquer fiação existente no Teto;
3． Faça os furos, insira as buchas (6 mm diâm.) (Ver fig.4);

4．Coloque o fio de alimentação e o fio de carga pelos orifícios da base (ver fig.5);
5． Aparafuse a base no lugar (ver fig.6);
6．Conecte a fonte de alimentação e o fio de carga ao terminal de conexão de acordo com a marca do fio de conexão.

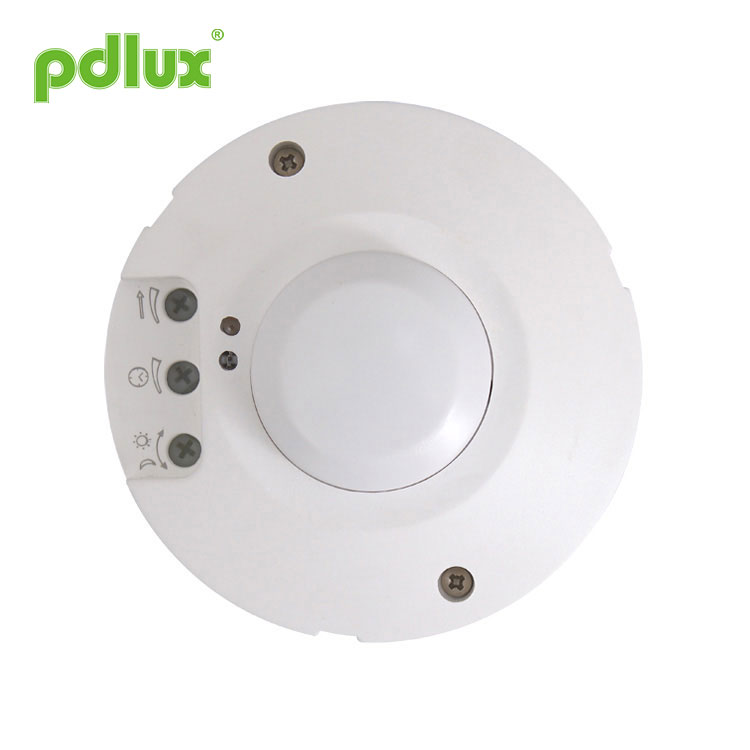

7．Feche a tampa do meio (ver fig.6) e ajuste o botão para a posição;
8．Coloque a cortina de vidro e gire no sentido horário (veja a fig.6).

Configuração da faixa de detecção (sensibilidade)

Faixa de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle de detecção totalmente no sentido anti-horário para selecionar a faixa de detecção mínima (raios de aproximadamente 1 m ), e totalmente no sentido horário para selecionar a faixa de detecção máxima (aproximadamente 8m de raios).

ATENÇÃO: Ao usar sensores de micro-ondas certificados RED, ajuste a sensibilidade para uma posição apropriada de que você precisa, não ajuste a sensibilidade para o máximo, para evitar que o produto não funcione normalmente causado por movimento incorreto. o movimento errado pelo vento soprando folhas e cortinas, pequenos animais e o movimento errado pela interferência da rede elétrica e equipamentos elétricos Todos esses levam o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o.

Configuração de tempo

A luz pode ser ajustada para permanecer acesa por qualquer período de tempo entre aprox. 8seg (gire totalmente no sentido anti-horário) e um máximo de 12min (gire totalmente no sentido horário). Qualquer movimento detectado antes deste período de tempo irá reiniciar o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a zona de detecção e para realizar o teste de caminhada.

Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aprox. 2-2000lux. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer em cerca de 2 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

Solução de problemas


Por favor, confirme com a instalação profissional.
Desligue a fonte de alimentação antes das operações de instalação e remoção.
Certifique-se de ter cortado a energia por motivos de segurança.
A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
