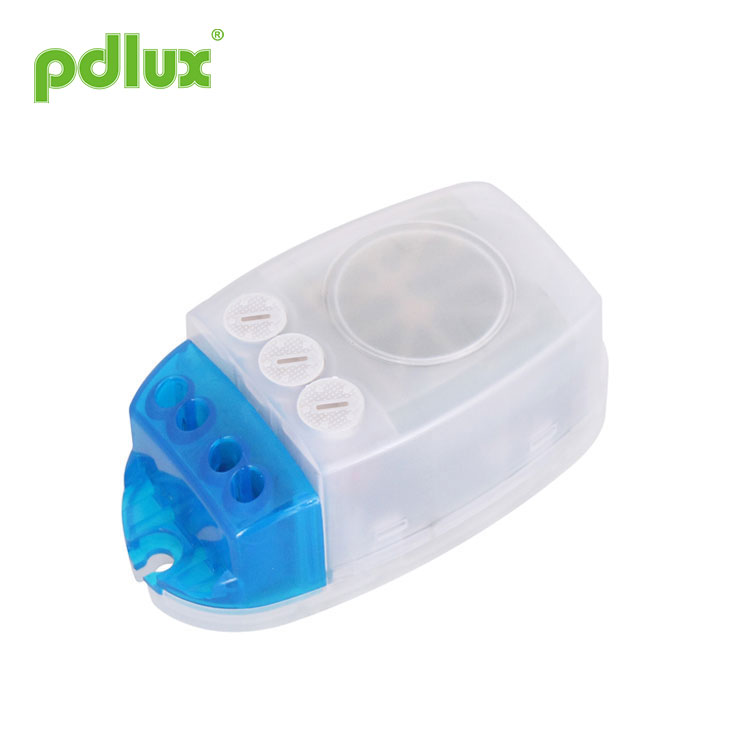

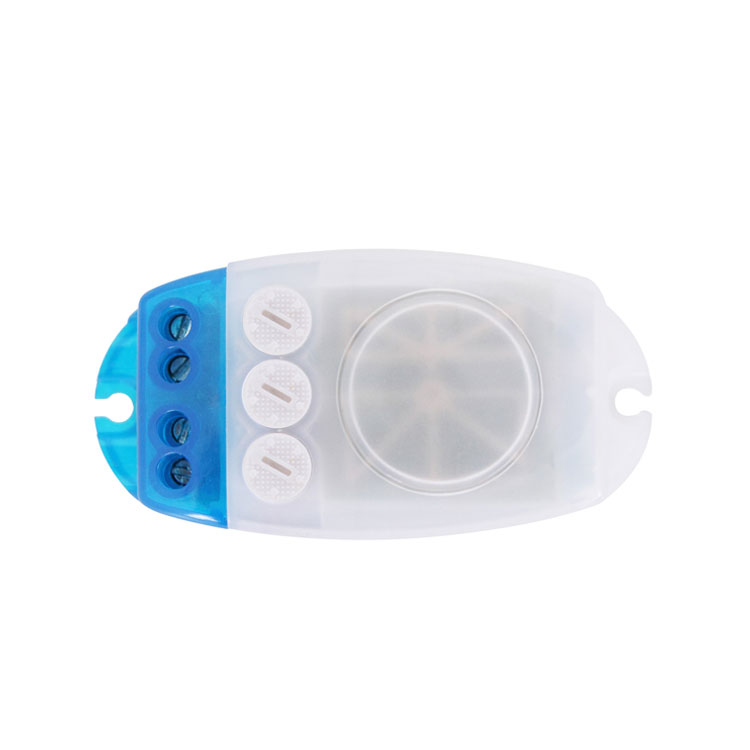

Sensor de micro-ondas em miniatura

Instrução do sensor de micro-ondas PD-MV1019

Resumo

Este é um sensor de micro-ondas digital de alta precisão, cuja faixa de detecção é de 360 ​​° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e recepção. Ele adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falha. Tem uma aparência delicada e uma estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado dentro das iluminações com abajur de vidro ou plástico. O sensor de micro-ondas em miniatura é amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. O sensor de micro-ondas em miniatura se aplica a várias patentes técnicas e é a escolha perfeita para uma vida inteligente.

Características do sensor de micro-ondas em miniatura

1. Danos por radiação: sua potência de transmissão é inferior a 0,3 mW, o que não prejudica o corpo humano.

2. Desempenho confiável e estável: aplica a filtragem RC e a filtragem digital no processamento digital. Também utiliza a tecnologia digital zero trigger, ou seja, no ponto zero será auto-conectado ou auto-desconectado. Adota chip de gerenciamento de energia para garantir seu desempenho estável na tensão nominal.

3. Configuração remota: é projetado com a função remota, ou seja, você pode predefinir sua função por potenciômetro ou controle remoto de acordo com sua necessidade prática. Você pode facilmente definir e selecionar a função em até 12 metros.

Especificações do sensor de micro-ondas em miniatura

Informação do sensor

Formulários

O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro da cortina feita de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fazendo a conexão conforme mostrado abaixo, você pode alterar as iluminações comuns em iluminações de detecção automática.

A aplicação acima dentro das iluminações é uma das múltiplas utilizações práticas. Você também pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem.

Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário, a interferência entre elas levará a uma reação de erro.

Modo de configuração um: potenciômetro

Pode levar algum tempo para ajustar os valores antes que eles atendam às suas necessidades.

(1) Configuração da faixa de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios do círculo formado no solo quando instalado a 2,5 m de altura. Girar o botão totalmente no sentido anti-horário é o intervalo mínimo, totalmente no sentido horário é o máximo.

Nota: o alcance de detecção acima é obtido no caso de uma pessoa que é alta com figura média e se move a uma velocidade de 1,0-1,5 m / seg. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, o alcance de detecção também mudará.

Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou a interferência do poder rede e equipamento elétrico Todos os itens acima mencionados levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste. O movimento humano causará a indução do sensor, portanto, quando estiver no teste de função, deixe a região de indução e não faça nenhum movimento para evitar o trabalho contínuo do sensor.

Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário, a interferência entre elas levará a uma reação de erro.

Note：, por favor, não ajuste os três botões funcionais em excesso. Isso porque os três botões funcionais foram conectados aos componentes diretamente, existe um pequeno batente em cada um dos três componentes, ao ajustar os botões do início ao fim, o giro excessivo danificará o batente, e levará ao 360 ° virar sem parar. O limite da faixa de ajuste é 270 °, preste atenção a isso.

(2) Configuração de tempo

O tempo de atraso pode ser definido entre 10 segundos e 20 minutos. Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a faixa de detecção e para realizar o teste de caminhada.

NOTA: Quando a luz é desligada automaticamente, levará 4 segundos antes que o sensor esteja pronto para detectar outro movimento, ou seja, apenas o sinal detectado 4 segundos depois a luz pode ser ligada automaticamente.

É principalmente para o ajuste do tempo de retardo desde o momento em que o sinal é detectado e o ligamento automático até o desligamento automático da luz. Você pode definir o tempo de atraso para sua necessidade prática. Mas é melhor você diminuir o tempo de retardo para economizar energia, já que o sensor de micro ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes que o tempo de retardo passe irá reiniciar o cronômetro e a luz manterá ligado apenas se houver humano na faixa de detecção.

(3) Configuração de controle de luz

Pode ser definido no intervalo de 10ã € -1000 LUX. Girar o botão totalmente no sentido anti-horário é cerca de 10 lux, totalmente no sentido horário é cerca de 1000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.

Modo de configuração dois: controle remoto LIGAR: pressione LIGAR, a carga conectada continuará funcionando por 6 horas e depois passará automaticamente para o modo AUTO. DESLIGAR: pressione DESLIGAR, a carga conectada ficará desligada por 6 horas e, em seguida, passará automaticamente para o modo AUTO. AUTO: pressione AUTO, o sensor entra no modo de autodetecção, ou seja, quando o sinal for detectado e a intensidade da luz ambiente for inferior ao valor predefinido, a carga funciona.

1ã € A instalação no objeto de balanço levará a uma reação de erro.
2ã € A cortina oscilante soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3ã € Estando instalado onde o tráfego é movimentado irá conduzir a uma reação de erro.
4ã € As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.

Falha e a solução

â € ¢ Confirme com a instalaçà £ o profissional.

â € ¢ Por motivos de segurança, desligue a energia antes das operações de instalaçà £ oe remoçà £ o.

â € ¢ Quaisquer perdas causadas por mau funcionamento, o fabricante nà £ o assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.

Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
