Parede 180 ° detecta sensores de micro-ondas

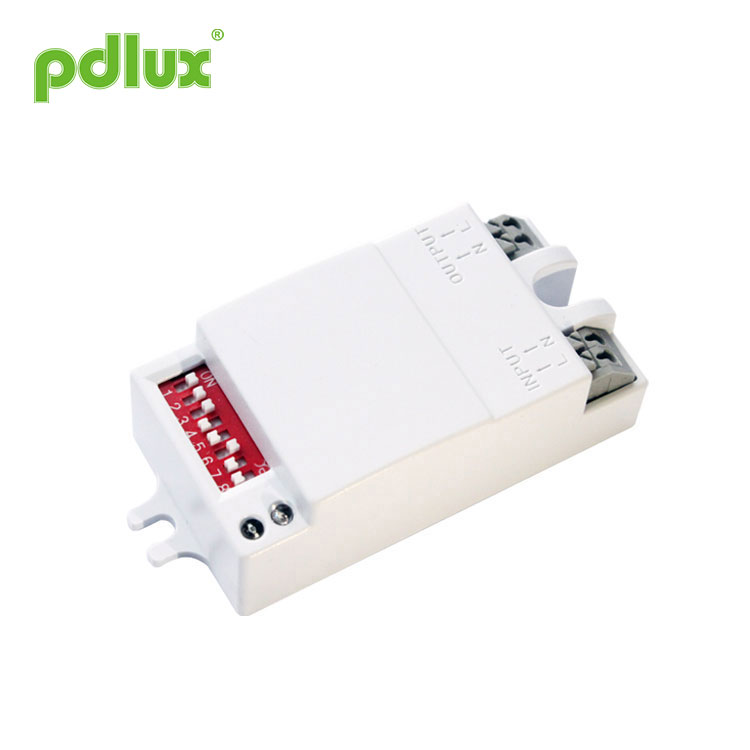

Instrução do sensor de micro-ondas PD-MV1027-Z

Tamanho do produto

Especificações

Fonte de alimentação: 220-240VAC, 50Hz / 60Hz
Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM
Carga nominal: 1200W máx. qualquer carga
Nível de proteção: IP20, Classe II
Potência de transmissão: <0,2mW
Ângulo de detecção: 360 °
Faixa de detecção: 2m-4m-6m-8m (raios) (ajustável)
Configuração de tempo: 8seg-1min-6min-12min-20min, (ajustável)
Controle de luz: 10LUX-50LUX-150LUX-> 2000LUX, (ajustável)
Assento da instalação: interno, montagem no teto
Temperatura de trabalho: -15 ° C ~ + 70 ° C

Resumo

Wall 180 ° Detects Microwave Sensors é um sensor digital de micro-ondas de alta precisão, cuja faixa de detecção é 360 ° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio doppler que integra a emissão e recepção. Parede 180 ° Detecta Sensores de Microondas adota MCU (Unidade de Micro Controle) que aumenta muito sua precisão e diminui sua taxa de falha. Tem uma aparência delicada e uma estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado dentro das iluminações com abajur de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a várias patentes técnicas e é a escolha perfeita para uma vida inteligente.

Os sensores de parede 180 ° detecta micro-ondas usam o MCU para calcular com precisão as informações da chave e controlar com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga seja ligada. No ponto zero da onda senoidal, o problema de corrente de inrush causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga. Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Este é um desastre para os relés.

Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum 10A pode suportar apenas 3 vezes a corrente de pico e é provável que o relé se quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e baixa corrente de carga.

Para superar esse problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema da corrente de surto de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle de tecnologia de sensor de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo aumente em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto é o mesmo que escolher a tranquilidade e a segurança.

Informação do sensor

Modo de configuração: interruptor DIP

Configuração da faixa de detecção (sensibilidade) S1 S2
Alcance de detecção é o termo usado para descrever os raios do círculo fundido aproximadamente no solo quando instalado a uma altura de 3 m. Para definir a chave para LIGADO é "Tâ € ˜ï¼Œ para DESLIGADO é" 0 ". Leia à direita mostrada a tabela correspondente da posição da chave para a faixa de detecção.

Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou a interferência do poder rede e equipamentos elétricos. Todos os itens acima mencionados levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o. O movimento humano causará a indução do sensor, portanto, quando estiver sob o teste de função, deixe a região de indução e não faça nenhum movimento para impedir o trabalho contínuo do sensor.

Configuração de tempo S3 S4 S5

Parede 180 ° detecta sensores de microondas podem ser definidos de 8 segundos a 20 minutos. Qualquer movimento detectado antes deste período de tempo irá reiniciar o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a faixa de detecção e para realizar o teste de caminhada. Para definir a chave para ON é UV \ para OFF é "0â €. Leia à direita mostrada a tabela correspondente da posição da chave para o tempo de retardo.

O Wall 180 ° Detects Microwave Sensors é principalmente para o ajuste do tempo de retardo desde o momento em que o sinal é detectado e o ligamento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso para sua necessidade prática. Mas é melhor você diminuir o tempo de retardo para economizar energia, já que o sensor de microondas tem a função de sensoriamento contínuo, ou seja, qualquer movimento detectado antes de decorrido o tempo de retardo irá reiniciar o cronômetro e a luz permanecerá acesa apenas se houver humanos na faixa de detecção.

Configuração de controle de luz S6 S7 S8

Parede 180 ° detecta sensores de microondas podem ser definidos na faixa de 10 ~> 2000 LUX. Para definir a chave para ON é UV \ para OFF é "0â €. Leia à direita mostrada a tabela correspondente da posição da chave para o valor de controle de luz.

Características

1. Danos sem radiação: sua potência de transmissor é inferior a 0,2 mW, o que não causa danos ao corpo humano.

2.Forte capacidade anti-interferência, pode trabalhar na faixa de temperatura de -15 ° C - + 70 ° C.

3. A frequência é constante e o desvio de frequência não ocorrerá na faixa de frequência.

Formulários

O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro da cortina feita de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fazendo a conexão conforme mostrado abaixo, você pode alterar as iluminações comuns em iluminações de detecção automática.

A aplicação dentro das iluminações é uma das múltiplas utilizações práticas. Você também pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem. Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário, a interferência entre elas levará a uma reação de erro.

1ã € A instalação no objeto de balanço levará a uma reação de erro.
2ã € A cortina oscilante soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3ã € Estando instalado onde o tráfego é movimentado irá conduzir a uma reação de erro.
4ã € As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.

â— Por favor, confirme com a instalação profissional.
â— Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
â— Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
