Sensor de micro-ondas com tecnologia Zero Crossing

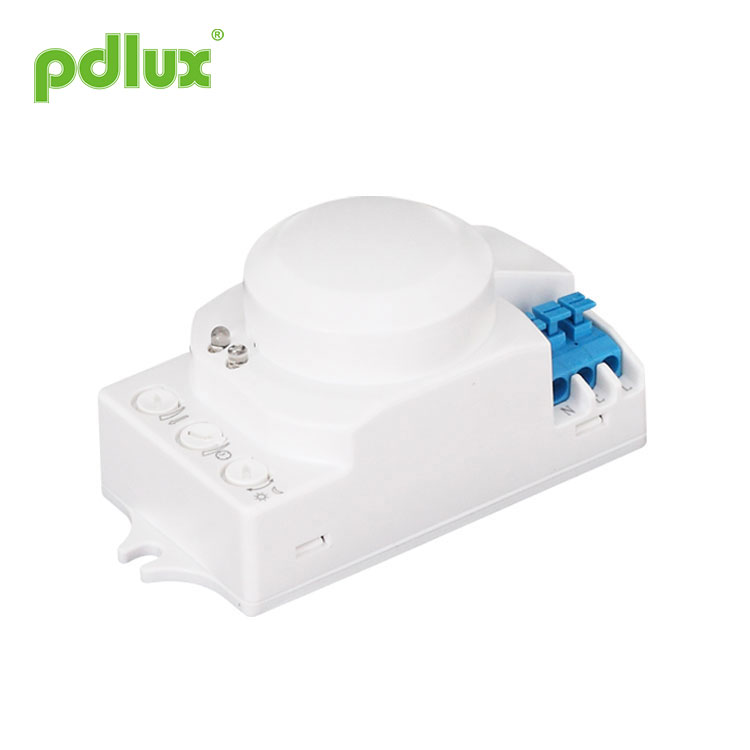

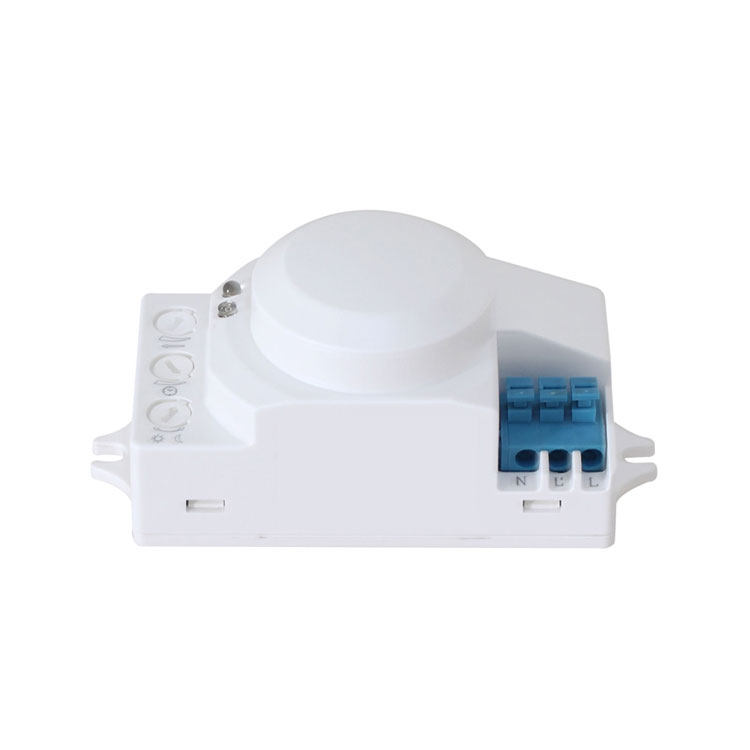

Instrução do sensor de micro-ondas PD-MV1005-Z

Utilizando campo e introdução

O sensor de micro-ondas Zero Crossing Technology é um sensor de objeto em movimento que pode detectar a faixa de 360 ​​° e a frequência de trabalho ifs é 5,8 G. A vantagem deste produto é o estado de trabalho estável (temperatura de trabalho estável: -15 ° C ~ + 70 ° C), O PD-MV1005-Z adota um sensor de micro-ondas (saída de alta frequência <0,2mW), de modo que é seguro e funciona melhor do que o sensor infravermelho.

O sensor de micro-ondas com tecnologia Zero Crossing usa o MCU para calcular com precisão as informações da chave e controlar com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga seja ligada. No ponto zero da onda senoidal, o problema de corrente de inrush causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga. Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Este é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum 10A pode suportar apenas 3 vezes a corrente de pico e é provável que o relé se quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e baixa corrente de carga.

Para superar esse problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema da corrente de surto de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle de tecnologia de sensor de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo aumente em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto é o mesmo que escolher a tranquilidade e a segurança.

Observe que a saída de alta frequência desse sensor é <0,2mW - ou seja, apenas um 5000º da potência de transmissão de um telefone celular ou a saída de um forno de micro-ondas.
Especificações Fonte de alimentação: 220-240VAC 50/60 Hz Potência de transmissão: <0,2mW Carga nominal: 1200W. qualquer carga Assento da instalação: interno, montagem no teto Ângulo de detecção: 360 °	Faixa de detecção (22 ° C): 2-10m (raios) (ajustável) Configuração de tempo: 8seg a 12min ((ajustável) Controle de luz: 2 ~ 2000LUX (ajustável) Temperatura de trabalho: -15 ° C- + 70 ° C Sistema HF: Onda elétrica CW de 5,8 GHz, banda ISM

Informação do sensor

Pode ser instalado dentro de produto que seja feito de vidro e plástico, pois esses materiais fazem pouco efeito ao microondas. Conectar

Utilizado em luz de teto

O sensor de micro-ondas com tecnologia Zero Crossing pode ser utilizado em mais campos do que os exemplos acima.
Você também pode instalar um PD-MV1005-Z no teto diretamente para controlar um corredor. Não tem problema.

O Sensor de Microondas com Tecnologia Zero Crossing estará fielmente esperando por você. Ele acenderá a luz automaticamente quando você passar e desligará a luz automaticamente quando você sair. Você pode definir o tempo de atraso de fechamento para atender às suas necessidades. Por exemplo, você pode ajustar o botão TIME para selecionar o tempo de retardo de 12min quando achar que voltará em 10mins. O botão TIME é o seguinte (mantenha-se afastado da zona de detecção após ajustar o tempo de teste ou o tempo de detecção será impreciso quando qualquer objeto em movimento for detectado novamente pelo produto).

Se você quiser que o PD-MV1005-Z detecte uma zona pequena, você pode apenas ajustar o botão de detecção SENS para a faixa que você precisa (você pode precisar ajustar algumas vezes até achar que é adequado). ser ligado quando a luminância da circunstância está abaixo de algum valor, você pode apenas ajustar o botão LUX (O botão de luminância de trabalho) para selecionar o valor de luminância (você pode precisar ajustar algumas vezes até que você ache que é adequado).

Faixa de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle de detecção totalmente no sentido anti-horário para selecionar a faixa de detecção mínima (aprox. 2m raios), e totalmente no sentido horário para selecionar a faixa de detecção máxima (aproximadamente 10m raios).

Nota: o intervalo de detecção acima é obtido no caso de uma pessoa que tem entre 1,6m ~ 1,7m de altura com figura do meio e se move a uma velocidade de 1,0 ~ 1,5m / seg. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, o alcance de detecção também mudará.

ATENÇÃO: Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, por favor, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta detecte facilmente o errado movimento pelo vento soprando folhas e cortinas, pequenos animais e o movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o.

Configuração de tempo

A luz pode ser ajustada para permanecer acesa por qualquer período de tempo entre aprox. 8seg (gire totalmente no sentido anti-horário) e um máximo de 12min (gire totalmente no sentido horário). Qualquer movimento detectado antes deste período de tempo irá reiniciar o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a zona de detecção e para realizar o teste de caminhada.

Nota: depois que a luz se apaga, leva aprox. 1seg antes de ser capaz de começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento depois de decorrido esse período.

Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aprox. 2-2000lux. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer em cerca de 2 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

Nota: por favor, não ajuste os três botões funcionais em excesso. Isso porque os três botões funcionais foram conectados aos componentes diretamente, existe um pequeno batente em cada um dos três componentes, ao ajustar os botões do início ao fim, o giro excessivo danificará o batente e levará ao 360 ° virar sem parar. O limite da faixa de ajuste é 270 °, preste atenção a isso.

1. A instalação no objeto de balanço levará à operação incorreta.
2. A cortina de vibração que é soprada pelo vento levará a uma operação incorreta, selecione o local de instalação adequado.
3. A instalação no local onde o tráfego é movimentado levará ao mau funcionamento.
4. Isso levará à operação incorreta quando houver faíscas produzidas por algum equipamento próximo.

Solução de problemas

Se você deseja usar o PD-MV1005-Z como um único, também pode solicitar o invólucro especialmente fabricado para o produto a ser instalado ou pode selecionar o produto PD-MV1005-Z-A diretamente. O grau de proteção do PD-MV1005-Z-A é IP55, então o PD-MV1005-Z-A é melhor do que o PD-MV1005-Z com a maior qualidade à prova d'água.

Locais de aplicação (de acordo com a necessidade do cliente selecionada.)
