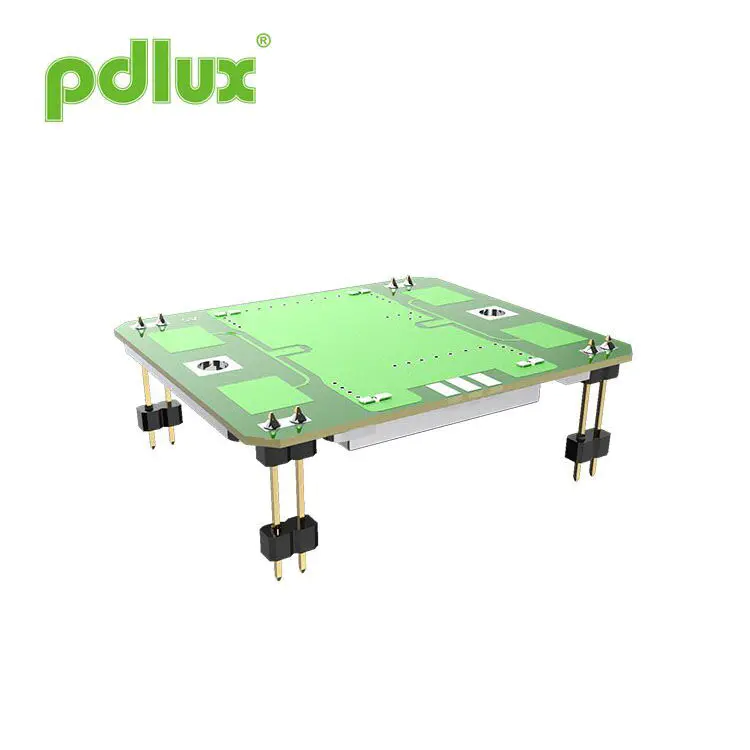

Módulo Doppler de banda X PD-V9-H com detecção de grande angular
Procurando um sensor de movimento de radar confiável e com eficiência energética? O módulo Doppler PD-V9-H X-Band com detecção de grande angular é a sua escolha ideal. É um módulo de radar Doppler de banda X operando entre 10,525 GHz e 10.687 GHz. Possui amplo detecção do plano H e precisão estreita do plano E, tornando-o adequado para aplicativos como monitoramento de segurança, luzes de sensor de movimento, portas automáticas e outros sistemas de detecção de objetos móveis. Para requisitos de baixa potência, os usuários podem mudar para o modo PWM para reduzir efetivamente a corrente de trabalho. Apoiado por entrega rápida e suporte confiável de pós-venda, é uma opção confiável para uma ampla gama de soluções de detecção inteligente.
Modelo:PD-V9-H
Enviar consulta
Tamanho
Características
- Configuração de frequência: 10.525-10.587GHz
- incluindo a antena patch
- DRO: Oscilato de ressonador dielétrico
- Dreno de corrente CC baixo
- tamanho pequeno
- Conformidade do ROHS
Especificações
| Item | Especificações | |
| Configuração de frequência | 10.525-10.587GHz (personalizado de acordo com diferentes requisitos) | |
| Doença | Ta = +25 C ， Vinho = +5 VDC | |
| Tensão operacional | +5,0 ± 0,5 VCC | |
| Corrente operacional | <32 ME TYPE. | |
| Potência de saída | 20 mW (13 dBm) E.I.R.P. TIPO. | |
| Estabilidade de frequência | ± 5 MHz máx. (TA: -30 a +55 c) | |
| Sensibilidade à perda de retorno | -90 dbc Typ. | |
| Segunda emissão harmônica | -40 dbm intervalo | |
| Largura de feixe de antena (-3 dB) | Plano eletrônico | 36 degree nom. (The oretical full angle of 72 degrees) |
| Plano H. | 72 graus nom. (O ângulo total orético de 144 graus) | |
| Interface RF | Antena de patch | |
| Faixa de temperatura | -30 a +55 C (escopo de uso padrão), -40 a +80 ° C (faixa de uso máximo) | |
| Regulamentação para conformidade | ETS 300 440 | |
Padrão de radiação
Breve introdução
O módulo Doppler PD-V9-H X-Band com detecção de grande angular opera na banda X. A frequência operacional está na faixa de frequência de 10,525 GHz a 10.687 GHz. Os usuários precisam fazer compras com base na personalização de acordo com os regulamentos de frequência do país onde estão localizados. Por exemplo, 10.525 GHz, 1 0,587 GHz, 10.687 GHz. Os sensores da série PD-V9 são amplamente utilizados em produtos de aplicações de segurança e vigilância, sensores automáticos de porta, luzes de detecção móvel, sensores de IoT, sensores de velocidade e vários produtos de sensores móveis.
O sensor possui detecção de ângulo de grande plano H e detecção de ângulo pequeno eplan. Os usuários podem corrigir o sensor em diferentes ângulos, conforme necessário durante o uso. Como se os usuários desejassem que a corrente de trabalho do sensor seja o menor possível, você pode definir o modo de fonte de alimentação do sensor como o modo PWM (ciclo de trabalho), que pode efetivamente reduzir a corrente de trabalho.
Possíveis problemas encontrados
Quando os usuários encontram os seguintes problemas enquanto usam ou substituem diretamente o sensor original.
1. Primeiro uso:
Quando você está usando o sensor da série PD-V9 pela primeira vez e encontra alta sensibilidade ou sensibilidade insuficiente, você deve primeiro verificar o status de configuração de ganho do circuito de amplificação. E se o método de cálculo usado pelo MCU para processar sinais é apropriado. De um modo geral, é fácil encontrar uma solução.
2. Problemas possíveis que podem surgir ao substituir diretamente os sensores usados anteriormente:
Ao substituir diretamente os sensores usados anteriormente, também pode haver problemas de alta sensibilidade e baixa sensibilidade, que podem ser facilmente resolvidas. Simplesmente aumentar o circuito de amplificação ou diminuir o ganho do circuito de amplificação é suficiente. Não há necessidade de considerar o algoritmo de processamento de sinal do MCU.
Ajuda que os iniciantes podem precisar ao usar:
Se você encontrar dificuldades ao usar os sensores da série PD-V9 e precisar de assistência. Você pode entrar em contato conosco por e -mail. De um modo geral, as respostas podem ser obtidas.
Introdução ao produto:
A introdução do produto pode ser modificada e aprimorada pelo PDlux a qualquer momento, quando necessário. Não necessariamente todos serão notificados em tempo hábil.
