Transceptor de microondas de banda X em miniatura

O transceptor de microondas de banda X em miniatura é um transceptor de microondas de banda X em miniatura que utiliza o fenômeno Doppler shift para "sentir" o movimento. A unidade, alojada em uma lata de metal, possui um oscilador ressonador dielétrico estabilizado, que fornece estabilidade operação em uma ampla faixa de temperatura em modo CW ou pulso de ciclo de trabalho baixo e um sistema integrado receptor homódino para maior sensibilidade e confiabilidade. Esta família de módulos está disponível com tensão de alimentação de +5 V ou +3 V.

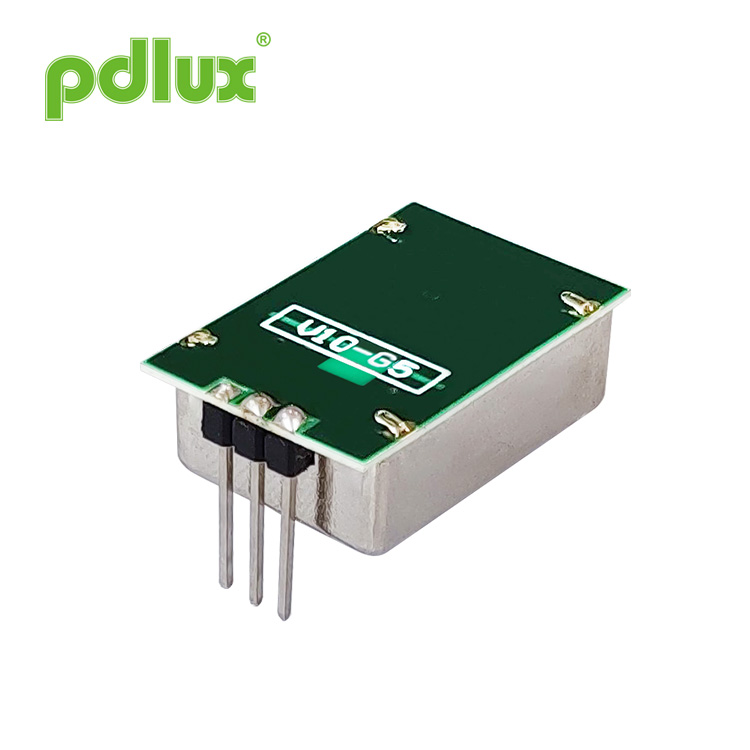

Modelo:PD-V10-G5

Enviar consulta

Características principais

• Baixo custo • Baixo consumo de energia • Alta sensibilidade • Versões 3V e 5V disponíveis • Antena de Patch • Compatível com RoHS

Formulários

• Interruptor de indução de onda manual de parede • Sensor de movimento de 360° montado no teto • Sensor de segurança tipo teto • Sensor de lâmpada com sensor de teto • Sensores são instalados no espelho de vidro do banheiro • Detecção de movimento em grande ângulo

PD-V10-G5 é um sensor móvel transceptor de micro-ondas de banda X altamente sensível em miniatura que usa um esquema de janela para transmissão e recepção. Possui detecção de 360 graus, um sensor de movimento para detecção de teto, um sensor de segurança montado na parede, um interruptor de detecção de luz, um espelho de vidro para detecção automática de corpo e uma variedade de produtos de detecção de movimento por micro-ondas (radar) de pequeno volume.

Deve estar em conformidade com as regras de aplicação do sensor de micro-ondas e o invólucro deve ser feito de plástico de engenharia. Por exemplo, plásticos de engenharia, como ABS, PC, PS, etc. proibir o uso de caixas metálicas totalmente fechadas!

Em uso, diferentes métodos podem ser usados para fornecer energia de acordo com a necessidade. 1. Potência direta fornecer. 2. Modo CW ou pulso de ciclo de trabalho baixo Fonte de alimentação no modo PWM (pode reduzir a corrente gerado durante a operação).

PD-V10-G5 é um sensor de microondas cujos resultados e desempenho requerem coordenação posterior de circuitos e algoritmos.

A família de módulos PD-V10-G5 é oferecida em três especificações: 5V e 3V, bem como na faixa geral de tensão de 3-5V.

Tamanho dos produtos

Products size

Padrão de Cobertura

Coverage Pattern

Parâmetro	Notas	Mínimo	Tipo			Máx.		Unidades
Tensão de alimentação	Vcc	3.0	5.0			5.25		V
Versão de baixa tensão		2.8	3.0			3.5
Consumo atual	lcc	20	35			38		mA
Modo de trabalho 1	Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA							Tipo
Modo de trabalho 2	Modo de tensão padrão
Largura do pulso	Pulso	10μS (pode ser ajustado conforme necessário)						dentro do alcance
Tempo estável		5μseg						estar perto de
Temperatura de operação	Principal	-30~+85			+100 (Máx.)			℃
Temperatura de armazenamento	Teste	-10			+60			℃
Barulho		3.5		4.0			4.5	mVrms
Configuração de frequência	f	24.000		24.125			24.250	GHz
Potência Irradiada (EIRP)	Beicinho	<2,0		<2,5			<3,0	mW
Umidade ambiente de armazenamento		10%~65%						RH

AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e ao limite do MCU.
O projeto das emissões de radiação está em conformidade com os regulamentos FCC e CE.

Lembrete especial:
Due to the total thickness of the circuit board being only 0.52mm. Applying excessive lateral force to the pins may cause the copper foil to break. Causing sensor malfunction.

NOTAS
A intensidade da saída do sensor (faixa de detecção) depende da relação sinal/ruído. Maior ou menor que a temperatura nominal de operação, o sensor também pode funcionar, mas o desempenho será reduzido.
Para evitar danos aos dispositivos, deve-se ter cuidado durante o manuseio. Precauções adequadas contra descarga eletrostática (ESD) devem ser observadas em todas as etapas de armazenamento, manuseio, montagem e teste.
