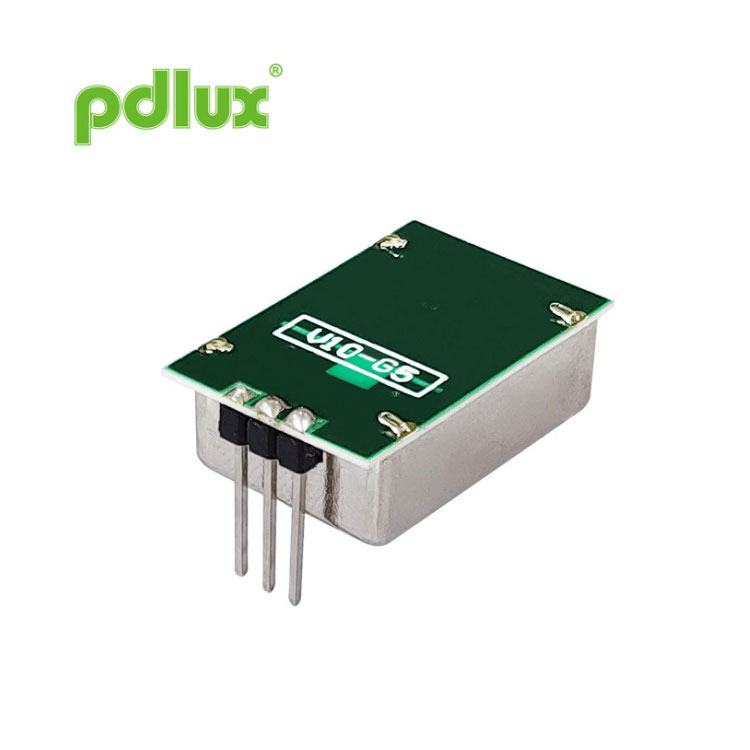

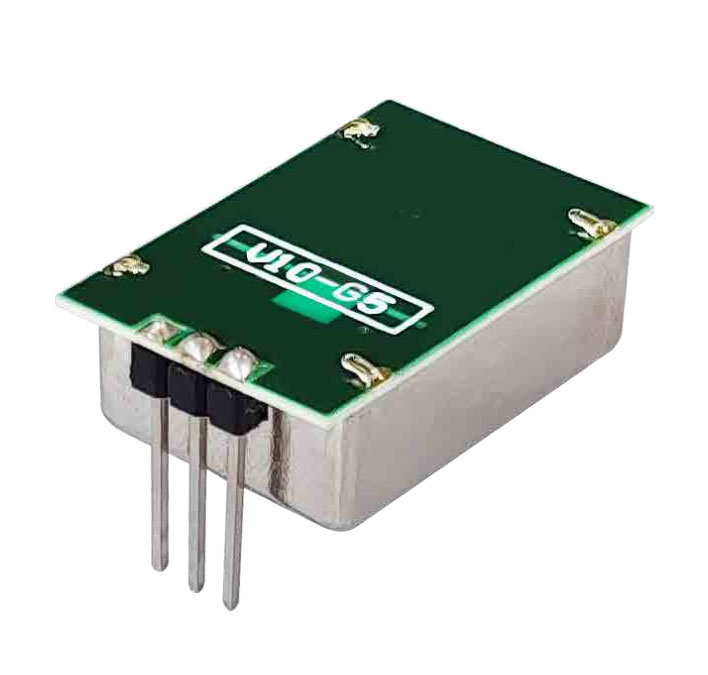

Unidade miniatura do detector de movimento do transceptor de micro-ondas da banda X PD-V10-G5
Feito internamente na fábrica da Pdlux na China, somos um reconhecido fabricante e fornecedor de unidade detectora de movimento transceptor de micro-ondas em miniatura de banda X PD-V10-G5, monitorando meticulosamente cada etapa da produção para garantir qualidade e preços claros, fornecendo aos nossos clientes soluções econômicas.
Enviar consulta
A unidade, alojada em uma lata de metal, possui um oscilador ressonador dielétrico estabilizado, que fornece estabilidade operação em uma ampla faixa de temperatura em modo CW ou pulso de ciclo de trabalho baixo e um sistema integrado receptor homódino para maior sensibilidade e confiabilidade.
Esta família de módulos está disponível com tensão de alimentação de +5 V ou +3 V.
O princípio básico de operação consiste em detectar a mudança de frequência entre um sinal transmitido e um sinal recebido
refletido de volta de um objeto em movimento dentro do campo de visão da unidade.
A unidade produz um sinal de saída de baixo nível que pode ser amplificado e processado para fornecer um alarme sonoro ou visual
sinal e emprega técnicas de fabricação de montagem em superfície de baixo custo que são comprovadas em campo como sendo robustas e
confiável.
| Parte NÃO. | País | Freqüência | Comentários |
| PD-V10-501 | Reino Unido | 10,587GHz (5V) | |
| PD-V10-502 | EUA | 10,525GHz (5V) | ID FCC |
| PD-V10-502 | Bélgica, Holanda, Itália | 10,525GHz (5V) | Atende à Diretiva RED |
| PD-V10-301 | Reino Unido | 10,587GHz (3V) | |
| PD-V10-302 | Bélgica, Holanda, Itália | 10,525GHz (3V) | Atende à Diretiva RED |
| Freqüência | Veja a tabela acima |
| Potência de saída (mín.) | EIRP de 5dBm |
| Tensão operacional | +5 V ± 0,25 V +3 V ± 0,15 V |
| Corrente Operacional (CW) | 25mA (máx.) 20mA (típico) |
| Emissões Harmônicas | <-30dBm |
| Corrente média (5% CC) | Tipo 1 mA. |
| Largura de pulso (mín.) | 5 µseg |
| Ciclo de trabalho (mín.) | 1% |
| Frequência de repetição de pulso | 2-4 KHz |
| Sensibilidade (para uma relação S/R de 10 dB) | -84dBm |
| Ruído (medido em uma largura de banda de 3 Hz a 80 Hz) | < 30 µV |
| Ganho | 5 dBi |

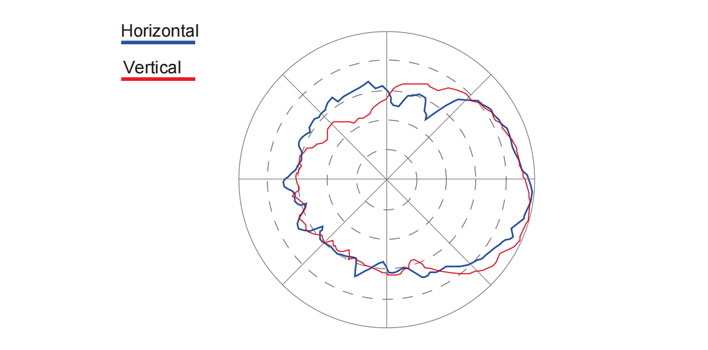

| Largura de feixe de -3 dB | |
| Avião E | 50° |
| Plano H | 60° |
| Peso | 4g |

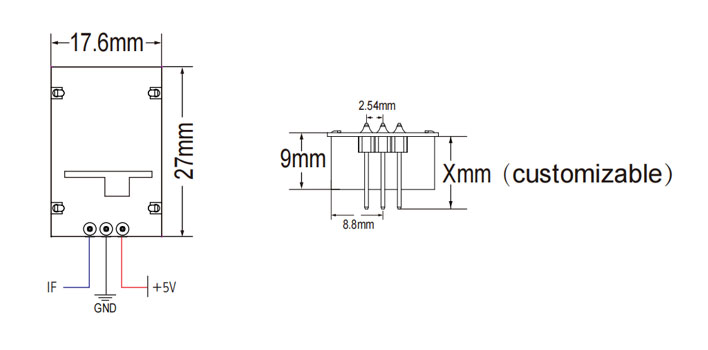

| Conectores de cabeçalho de pino | Espaçamento de 2,54 mm X3 |
| Compatível com RoHS | |
| Potência/Temp. Coeficiente (acima da faixa de temperatura operacional) | 3dB |
| Frequência/Temp. Coeficiente (acima da faixa de temperatura operacional) | 6,5 MHz |
| Temperatura operacional | -20°C a +70°C |
A intensidade da saída do sensor (faixa de detecção) depende da relação sinal/ruído. Acima ou abaixo da temperatura nominal de operação, o sensor também pode funcionar, mas o desempenho será reduzido. Para evitar danos aos dispositivos, deve-se ter cuidado durante o manuseio. Descarga eletrostática adequada (ESD) precauções devem ser observadas em todas as fases de armazenamento, manuseio, montagem e teste.
