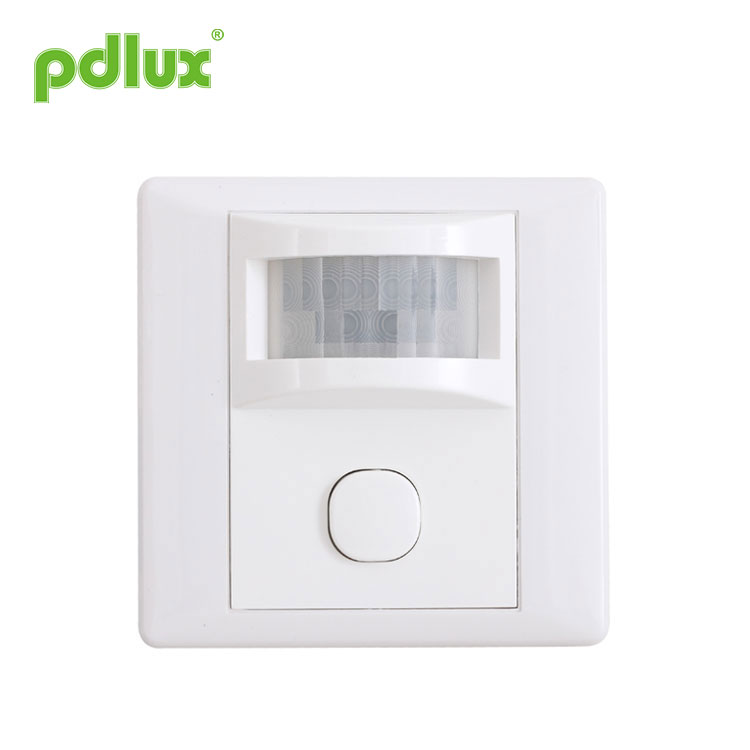

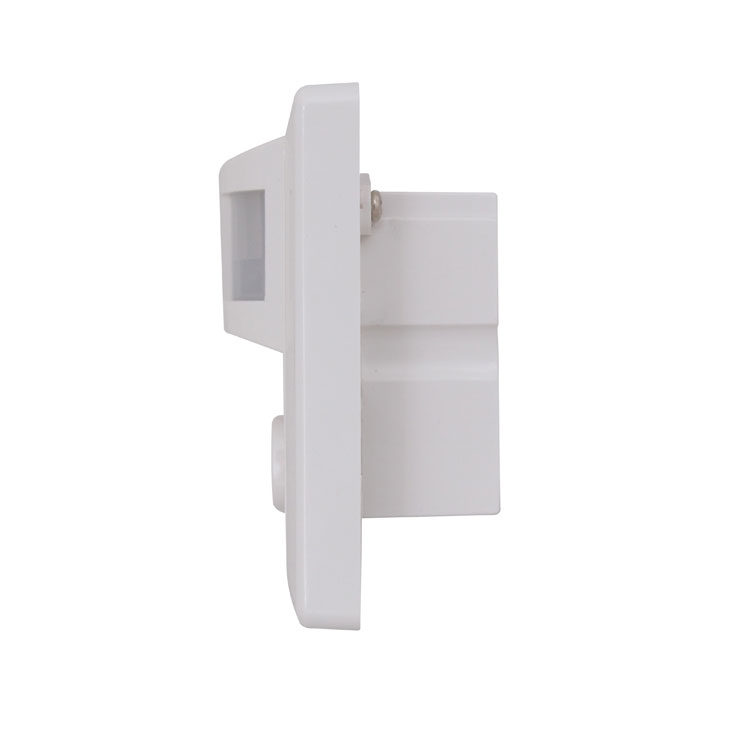

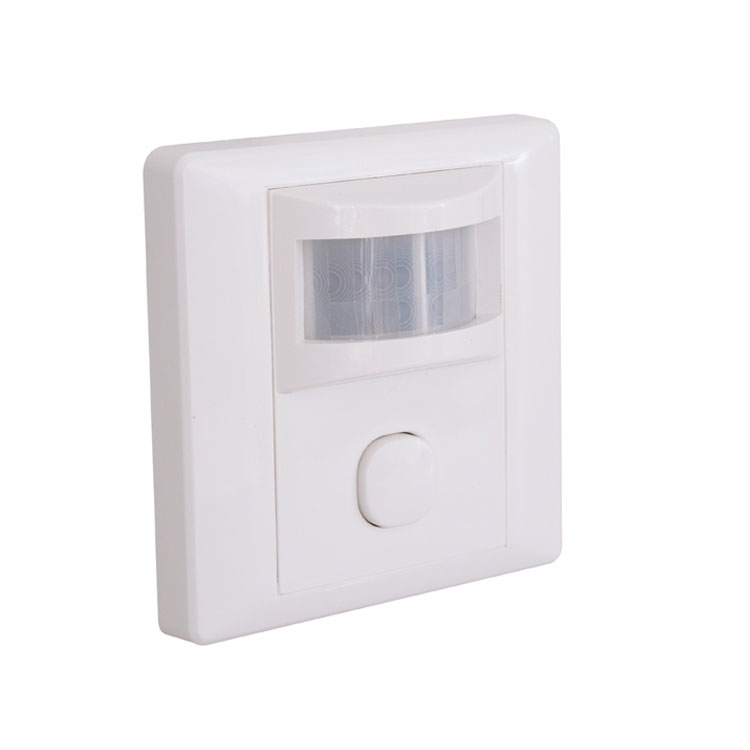

Sensor de movimento PIR com detecção de 120 graus
Você pode ter a certeza de comprar sensor de movimento PIR com detecção de 120 graus de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.
Modelo:PD-PIR134B / PD-PIR134C
Enviar consulta
Instrução do sensor infravermelho PD-PIR134B / PD-PIR134C
Resumo
O sensor de movimento PIR com detecção de 120 graus é um novo interruptor de economia de energia, adota circuito integrado e detector de boa sensibilidade (adotou SMT). Reúne funções de automatismo, comodidade, segurança, economia de energia e praticidade. A ampla faixa de detecção é composta pelo campo de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ele pode iniciar a carga controlada imediatamente quando se entra no campo de detecção. Ele pode identificar dia e noite automaticamente. Seu alcance de uso é amplo. Possui as funções de indicação de potência e indicação de detecção.
Especificações
Informações do sensor
Função
Campo de detecção: O campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. (Veja o diagrama a seguir). Mas a orientação móvel tem grande relação com a sensibilidade.
Pode identificar dia e noite: O controle de luz pode ser ajustado de acordo com a vontade do consumidor, quando ajustado na posição “lua” (min), só pode funcionar no controle de luz inferior a 10LUX; Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx); Quanto ao padrão de ajuste, consulte o padrão de teste;
A configuração de tempo é adicionada continuamente: Quando recebe os segundos sinais de indução após a primeira indução, ele computará o tempo mais uma vez no restante da primeira configuração de tempo básica.
A configuração do tempo é ajustável: Pode ser definido de acordo com a vontade do consumidor. O tempo mínimo é de 8seg±3seg. O máximo é 7min±2min.
O interruptor: Está na condição “automático” quando você o empurra. Está na condição “DESLIGADO” quando você o empurra para fora.
PD-PIR134C usa padrão de entrada de dois fios, portanto sua instalação é mais conveniente para substituir diretamente a chave manual original. Muitos problemas podem ser removidos se você precisar substituir o switch e instalar a nova linha.
Instalação
Desligue a energia.
Retire a face da placa do sensor e o prego.
Conecte a alimentação e o fio de carga ao sensor de acordo com o diagrama de fios de conexão.
O sensor é fixado na posição selecionada.
Você pode ligar a energia e testá-la depois de cobrir a superfície da placa.
Teste
Gire o botão da luz de controle no sentido anti-horário no máximo (posição “sol”), gire o botão do tempo no sentido anti-horário no mínimo.
Ligue a energia, a carga controlada funciona após 5 ~ 10 segundos, sob condições sem sinais de indutor, a carga deve parar de funcionar dentro de 5 ~ 30 segundos.
Depois que o primeiro for lançado, faça sentido novamente após 5 a 10 segundos. A carga deve funcionar e para de funcionar dentro de 5 a 15 segundos.
Gire o botão de controle de luz no sentido horário no mínimo, a carga do indutor não deve funcionar após a carga parar de funcionar em mais de 10LUX de luz ambiente, a carga deve funcionar se você cobrir a janela de detecção com o objeto opaco (toalha, etc.). Sob condições sem sinais do indutor, é normal que a carga pare de funcionar dentro de 5 a 15 segundos.
Algum problema e maneira resolvida
1. A carga não funciona:
a. verifique a potência e a carga.
b. Se a chave de função estiver na condição “automática”.
c. Se a carga estiver boa.
d. Verifique se a luz de trabalho corresponde ao controle de luz.
2. A sensibilidade é fraca:
a. Verifique se a frente da janela de detecção impede esse efeito de receber os sinais.
b. Verifique a temperatura ambiente.
c. Verifique se a fonte do sinal está no campo de detecção.
d. Verifique a altura de instalação.
e. Se a orientação do movimento estiver correta.
3. O sensor não consegue desligar a carga automaticamente:
a. Se houver sinal contínuo do sensor no campo de detecção.
b. Se a configuração de tempo for definida para o mais longo.
c. Se a potência corresponder à instrução.
d. Se a temperatura mudar perto do sensor. (ar condicionado, aquecimento central, etc.)
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
Resumo
O sensor de movimento PIR com detecção de 120 graus é um novo interruptor de economia de energia, adota circuito integrado e detector de boa sensibilidade (adotou SMT). Reúne funções de automatismo, comodidade, segurança, economia de energia e praticidade. A ampla faixa de detecção é composta pelo campo de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ele pode iniciar a carga controlada imediatamente quando se entra no campo de detecção. Ele pode identificar dia e noite automaticamente. Seu alcance de uso é amplo. Possui as funções de indicação de potência e indicação de detecção.
Especificações
|
Fonte de alimentação: 100-130V/CA 220-240V/CA Frequência de energia: 50/60Hz Carga nominal: PD-PIR134B: 400W máx.tungstênio (100-130V/AC) 100W máx. fluorescente (100-130V/AC) 600W máx.tungstênio (220-240V/AC) Fluorescente máximo de 150 W (220-240 V/AC) PD-PIR134C: 100W máx.tungstênio (100-130V/AC) 200W máx.tungstênio (220-240V/AC) |
Controle de luz: <10LUX ~ 2000LUX (ajustável) Configuração de tempo: min:8seg±3seg máx.:7min±2min (ajustável) Ângulo de detecção: 120° Ângulo de detecção: 9m máx. (<24ºC) Temperatura de trabalho: -10°C~+40°C Umidade de trabalho: <93% UR Altura de instalação: 1m ~ 1,6m Consumo de energia: 0,45 W (estático 0,1 W) |
Informações do sensor
Função
Campo de detecção: O campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. (Veja o diagrama a seguir). Mas a orientação móvel tem grande relação com a sensibilidade.
Pode identificar dia e noite: O controle de luz pode ser ajustado de acordo com a vontade do consumidor, quando ajustado na posição “lua” (min), só pode funcionar no controle de luz inferior a 10LUX; Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx); Quanto ao padrão de ajuste, consulte o padrão de teste;
A configuração de tempo é adicionada continuamente: Quando recebe os segundos sinais de indução após a primeira indução, ele computará o tempo mais uma vez no restante da primeira configuração de tempo básica.
A configuração do tempo é ajustável: Pode ser definido de acordo com a vontade do consumidor. O tempo mínimo é de 8seg±3seg. O máximo é 7min±2min.
O interruptor: Está na condição “automático” quando você o empurra. Está na condição “DESLIGADO” quando você o empurra para fora.
PD-PIR134C usa padrão de entrada de dois fios, portanto sua instalação é mais conveniente para substituir diretamente a chave manual original. Muitos problemas podem ser removidos se você precisar substituir o switch e instalar a nova linha.
Instalação
Desligue a energia.
Retire a face da placa do sensor e o prego.
Conecte a alimentação e o fio de carga ao sensor de acordo com o diagrama de fios de conexão.
O sensor é fixado na posição selecionada.
Você pode ligar a energia e testá-la depois de cobrir a superfície da placa.
Teste
Gire o botão da luz de controle no sentido anti-horário no máximo (posição “sol”), gire o botão do tempo no sentido anti-horário no mínimo.
Ligue a energia, a carga controlada funciona após 5 ~ 10 segundos, sob condições sem sinais de indutor, a carga deve parar de funcionar dentro de 5 ~ 30 segundos.
Depois que o primeiro for lançado, faça sentido novamente após 5 a 10 segundos. A carga deve funcionar e para de funcionar dentro de 5 a 15 segundos.
Gire o botão de controle de luz no sentido horário no mínimo, a carga do indutor não deve funcionar após a carga parar de funcionar em mais de 10LUX de luz ambiente, a carga deve funcionar se você cobrir a janela de detecção com o objeto opaco (toalha, etc.). Sob condições sem sinais do indutor, é normal que a carga pare de funcionar dentro de 5 a 15 segundos.
|
Notas Eletricista ou pessoa experiente pode instalá-lo. Os objetos de agitação não podem ser considerados a base da instalação. Não há objetos que impeçam ou causem agitação afetando a detecção na frente da janela de detecção. Evite instalá-lo perto de zonas de alteração de temperatura, por exemplo: ar condicionado, aquecimento central etc. Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação. |
 |
Algum problema e maneira resolvida
1. A carga não funciona:
a. verifique a potência e a carga.
b. Se a chave de função estiver na condição “automática”.
c. Se a carga estiver boa.
d. Verifique se a luz de trabalho corresponde ao controle de luz.
2. A sensibilidade é fraca:
a. Verifique se a frente da janela de detecção impede esse efeito de receber os sinais.
b. Verifique a temperatura ambiente.
c. Verifique se a fonte do sinal está no campo de detecção.
d. Verifique a altura de instalação.
e. Se a orientação do movimento estiver correta.
3. O sensor não consegue desligar a carga automaticamente:
a. Se houver sinal contínuo do sensor no campo de detecção.
b. Se a configuração de tempo for definida para o mais longo.
c. Se a potência corresponder à instrução.
d. Se a temperatura mudar perto do sensor. (ar condicionado, aquecimento central, etc.)
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
