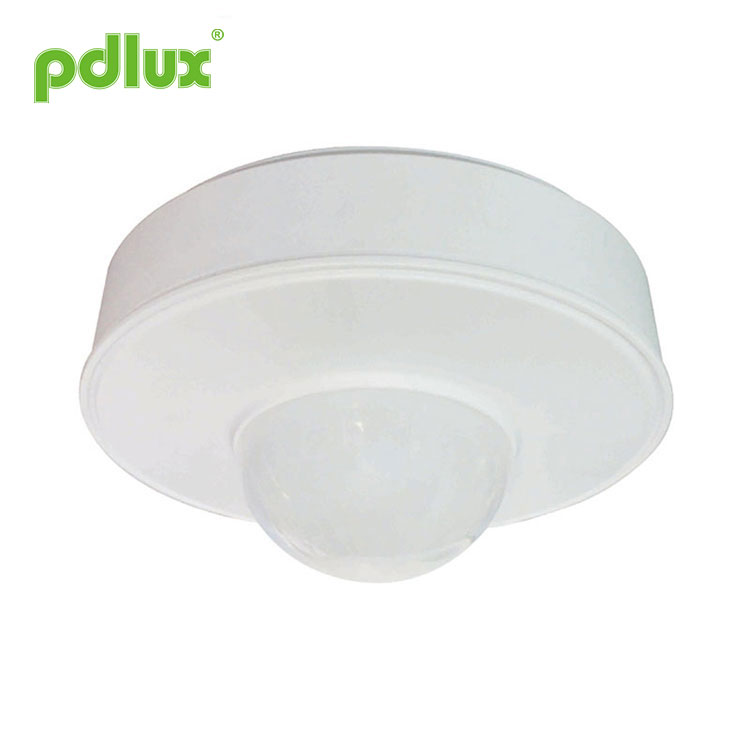

Sensor infravermelho de detecção 360 °

Sensor infravermelho 30N2

Tamanho do produto

Resumo

O sensor infravermelho de detecção 360 ° é um projeto de conceito completamente novo com sua seção de controle de saída completamente separada da seção do sensor. A parte inferior da caixa pode ser conectada. Ele supera completamente o problema das conexões de fiação tradicionais. Os componentes do sensor e os componentes de controle usam tecnologia de conectividade sem fio. A seção do sensor é completamente separada da seção de controle de saída e é extremamente fácil deoperar e fácil de instalar. O produto fixo necessita apenas de dois parafusos para simplificar a instalação do sensor. O sensor infravermelho de detecção 360 ° é um design completamente revolucionário. Este é nosso produto patenteado.

O sensor infravermelho de detecção 360 ° usa um sistema de processamento digital de informações. A maneira mais fácil de considerar o 30N2 no início do projeto é remover a estrutura frontal do sensor e selecionar o local apropriado para cada função a ser substituída.

O sensor infravermelho de detecção 360 ° pode suportar uma ampla tensão de 100 V-277 V e pode ser usado em qualquer país do mundo. Consumo de energia em espera <0,5 W, poderoso, com saídas de controle duplas, saída de alta potência pode controlar qualquer carga de 2300 W e a segunda saída pode controlar qualquer carga de 1000 W. Há também uma porta de controle de brilho de 0-10V para controlar o brilho da luz de escurecimento. Você pode definir a porcentagem de brilho do modo de espera. 30N2 Considerando as necessidades de diferentes usuários, reservamos espaço para futuras expansões. Os usuários podem perguntar sobre suas necessidades. Estamos sempre prontos para adicionar os recursos de que você precisa.

Leia as seguintes seções deste manual cuidadosamente para instalação e operação.

Especificações do sensor infravermelho de detecção 360 °

Tensão da fonte de alimentação: 100-277V, 50 / 60Hz
Controle principal:
Potência: 2300W / 230V Máx. 3000W / 230V
Controle auxiliar:
Potência: 1000W / 230V Máx. 1200W / 230V
Controle de dimerização: 0-10V 50mA
Atraso: 10 seg-20 minutos (ajustável)
Distância de detecção: 2-16m (raios) / 22 ° C. (Ajustável)
Tempo de espera: desligado / 10min / 20min / luz constante
Brilho em espera: 5%, 10%, 20%, 30%
Iluminação de controle óptico: <10LUX ~ 2000LUX (ajustável)
Ângulo de detecção: 360 °
Altura de montagem: 2,5m-4,5m
Temperatura operacional: -10 - + 40 ° C
Velocidade de movimento da sonda: 0,6-1,5 m / s
Umidade relativa: <93% UR
Consumo de energia estática: ï¼–0,5W

Descrição das configurações do recurso

1. Botão de ajuste de sensibilidade:
O botão de ajuste de sensibilidade é responsável por gerenciar a sensibilidade de detecção do sistema. O usuário pode selecionar a posição do botão conforme necessário para ajustar a faixa de detecção desejada. Em geral, a sensibilidade é apenas o suficiente para detectar o sensor dentro da faixa de detecção, não muito alta, porque muito alta sujeita a operação incorreta. Ajuste a sensibilidade levando em consideração a temperatura ambiente. Quanto mais alta for a temperatura ambiente, menor será a sensibilidade de detecção. O fabricante recomenda que a temperatura ambiente de 22 ° C a 24 ° C seja usada como referência para selecionar a posição do botão de ajuste de sensibilidade.

2. Botão de ajuste de atraso:
O botão de ajuste de atraso é responsável por gerenciar o tempo de carregamento após o sensor disparar o trabalho.
O botão pode ser ajustado no sentido horário por um tempo de retardo de 10 segundos a 20 minutos. O usuário seleciona a posição apropriada do botão de acordo com as necessidades.

3. Botão de ajuste LUX:
O botão de configuração LUX é usado pelo sistema para detectar a iluminação ambiente e é a seleção da condição do sensor sob a circunstância em que o usuário escolhe o brilho do ambiente que deve ser detectado. Quando o botão girar no sentido anti-horário para baixo, o sensor só pode entrar na indução quando o brilho da posição instalada for inferior a 10LUX, ou seja, o sensor só pode funcionar no período escuro da noite. Quanto mais alto o valor LUX, mais brilhante é o brilho do ambiente. Os usuários podem definir o local apropriado de acordo com suas próprias necessidades.

4. Botão de ajuste D-TIME:
O botão giratório D-TIME é responsável por gerenciar o ajuste do brilho de standby do sensor. A direção do botão no sentido horário pode definir o tempo de 4 marchas. Os usuários podem definir o local apropriado de acordo com suas próprias necessidades.

5. Botão de configuração DIM:
O botão DIM é responsável por gerenciar as configurações de brilho em espera. A direção do botão no sentido horário pode definir 4 níveis de brilho. Os usuários podem definir o local apropriado de acordo com suas próprias necessidades.

Informação de indução

Teste de produto

Você pode ajustar manualmente a latência de trabalho, sensibilidade, valores de controle de luz, D-TIME e DIM (para mais informações: configurações do botão); É muito conveniente de usar. Topo de sucção do sensor Altura de montagem 2,5 ~ 4,5 m (detalhes de instalação: instruções de instalação ) e a fiação de acordo com o diagrama de fiação. Ligue a fonte de alimentação, cerca de 1 minuto após o sensor em um estado de funcionamento estável. Aqui, ajuste o tempo de atraso para um mínimo e ajuste o valor de controle de luz para o sol para teste. você concluiu todos os testes, pode definir o atraso, o valor do controle de luz e as configurações de sensibilidade de acordo com suas necessidades e a instalação estará concluída.

Método de configuração de parâmetro: potenciômetro

As configurações a seguir podem exigir vários ajustes para atender aos seus requisitos.

(1) Configuração de controle de luz O valor da iluminação de trabalho pode ser ajustado para <10-2000 intervalo LUX. O valor de controle óptico de quatro graus é: 1: <10LUX 2: <200LUX 3: <400LUX 4: Dia O valor da iluminação de trabalho é de cerca de 10 LUX quando a rotação no sentido anti-horário está no final, e o valor da iluminação de trabalho é sobre o dia em que a rotação no sentido horário está no final.

(2) Configuração de atraso O tempo de atraso das quatro engrenagens é: 1: 10s 2: 1min 3: 6min 4: 20min A rotação no sentido horário aumenta enquanto a rotação no sentido anti-horário diminui. Quando ajustado para o máximo, o tempo de atraso é de 20 minutos. Quando ajustado para um mínimo, o tempo de atraso é de 10 segundos. É sugerido queo tempo mais curto deve ser escolhido ao ajustar a faixa de detecção ou teste de caminhada.

Nota: Depois que as luzes se apagam, leva quase 4 segundos para sentir novamente. A luz só acenderá quando o sinal for detectado no final desse tempo.

Uso correto do ajuste de atraso: É usado para ajustar o tempo de atraso do sensor para detectar a luz depois que o corpo se move e acende a lâmpada de extinção automática. Os usuários podem ajustar de acordo com os requisitos reais. Porque os produtos de indução infravermelha têm detecção contínua função, em suma, o sensor no tempo de retardo antes do final de qualquer indução, o sistema será reajustado, desde que a pessoa na faixa de detecção de atividades, a lâmpada não se apague. Portanto, é recomendado que os usuários tentem ajustar o tempo de atraso para obter economia de energia.

(3) Configuração da distância de detecção (sensibilidade) Os quatro intervalos de detecção são: 1: 2m 2: 8m 3: 10m 4: 16m Ao ajustar o botão no sentido horário, a distância de detecção aumenta e a distância de detecção diminui quando o o botão é ajustado no sentido anti-horário. A distância de detecção é mínima (um raio de quase 2 metros) quando a rotação anti-horário está no final, com a distância máxima de detecção (raio de quase 16 metros).

Atenção: ao usar o produto, ajuste a sensibilidade do produto para a posição adequada, não ajuste a sensibilidade do produto ao máximo, para evitar operação inadequada causada por cortinas de vento,
folhas, pequenos animais, rede elétrica e equipamentos elétricos, que podem fazer com que o produto não funcione corretamente. Quando for constatado que o produto não funciona corretamente, o usuário pode tentar diminuir a sensibilidade de forma adequada antes de realizar o teste. Antes ou durante a instalação do produto, se o teste de funcionamento for realizado, o pessoal deve deixar a área do sensor do produto e não se movimentar para evitar o trabalho contínuo do sensor devido ao movimento humano.

(4) Configuração D-TIME O tempo de espera das quatro marchas é: 1: desligado 2: 10min 3: 20min 4. Sem brilho automático à noite Ao ajustar o botão no sentido horário, o tempo de espera aumenta; Ajuste o botão no sentido anti-horário para reduzir o tempo de espera.

Nota: quando o valor de controle de luz> 200LUX, o produto sairá do modo semibrilhante.

(5) configuração DIM O brilho da engrenagem de espera quatro é: 1: 5% Brilho 2: 10% Brilho 3: 20% Brilho 4: 30% Brilho Quando o botão é ajustado no sentido horário, o brilho do modo de espera aumenta; quando o botão é ajustado no sentido anti-horário, o brilho do modo de espera diminui.

Ao escolher o controle remoto de 15 teclascontrolador, por favor, leia oinstrução abaixo, você encontrará maisfunções. Funções: No modo LIGADO-LIGADO, no modo LIGADO, o indicador LED no sensor piscará uma vez por segundo, a carga conectada continuará funcionando por 6 horas e então mudará automaticamente para o modo AUTO.

Modo de detecção automática AUTO: Quando o sinal é detectado, o indicador LED no sensor pisca uma vez.

UNLOCK - pressione UNLOCK e inicie a configuração. Se você não fizer nenhuma configuração, o sistema será bloqueado em 2 minutos, ou seja, você não tem permissão para modificar as configurações. Se você fizer configurações, o sistema será bloqueado 5 segundos após a última configuração, ou seja, você não tem permissão para modificar as configurações.

SENS-- definir sensibilidade, MIN, 6m, 8m, MAX pode ser escolhido.
TIME --- definir o retardo de tempo, 10 ', 2', 6 ', 20' podem ser escolhidos.
LUX ---- definir luz de trabalho, 10,50,150,2000（LUXï¼ ‰ pode ser escolhido.

Após todos os itens acima selecionados, pressione OK ou ENVIAR para iniciar as configurações e o sensor funcionará como as configurações do controlador.

NOTA: o controlador está dentro com CMOS que pode memorizar todas as configurações efetivas!

Conexão

A instalação é baseada no diagrama de fiação fornecido.

Controle da porta R: Ele pode tocar em qualquer ponto de L / N uma vez para ligar o relé de controle principal e fechá-lo dentro do tempo de atraso. Instalação (1) O fornecimento de energia deve ser cortado antes da instalação; (2) Gire a tampa superior no sentido anti-horário e remova-a; (3) Instale a tampa inferior e o parafuso (como â ‘¢); (4) Conecte a linha de alimentação e a linha de carga ao terminal de alimentação de acordo com o diagrama de fiação; (5) Alinhe a tampa inferior, gire no sentido horário para apertar a tampa superior (como â '£) e a instalação estará concluída.

Instalação Attention

Peça a um eletricista ou pessoa com experiência relevante para instalarï¼ ›
Não use objetos voláteis como substratos de montagem ¼ ›
Não deve haver obstáculos, objetos em movimento ininterrupto na frente da janela de detecção que afetam sua detecçãoï¼ ›
Não instale em áreas onde o fluxo de ar mudou significativamente; tais como: Ar condicionado, ventilador de aquecimentoï¼ ›
Se o sensor apresentar defeito após a instalação, para sua segurança, não abra o invólucro do sensor sem permissão.

Remark：

Instale a sonda na direção da área pela qual as pessoas costumam passar durante a instalação ã € ‚
Mova a sonda na direção da fonte de luz ambiente para configurações de iluminação mais precisas ã € ‚
Detecte o sinal novamente dentro do tempo de atraso de indução, e o tempo de atraso será sobrepostoã € ‚

Botão LUX controlado por luz: refere-se à iluminação do ambiente de trabalho; Quando o botão está no sentido horário até o fim, todo o dia no estado indutivo; Quando o botão está no sentido anti-horário até o final, iluminação <10LUX para entrar no estado indutivo.
Botão de atraso de tempo: refere-se à lâmpada para receber o sinal indutivo após a luz para nenhum sinal de indução subsequente, o valor do estágio de trabalho da lâmpada ã € ‚

Algum problema e forma resolvida

A carga não funciona
uma. Verifique se a fonte de alimentação e a conexão de carga estão corretas ¼ ›
b. A carga está intacta ¼ ›
c. Verifique se a iluminação de trabalho definida pelo sensor é consistente com a iluminação ambiente.

Baixa Sensibilidade
uma. Verifique se há obstáculos na frente da janela da sonda que afetam o sensor de recepção de sinal ¼ ›
b. Verifique se a temperatura ambiente usada pelo sensor está muito altaï¼ ›
c. Verifique se a fonte do sinal indutivo está na área de detecção do sensor.ï¼ ›
d. Verifique se a altura de instalação está dentro dos limites especificados neste manual.

O sensor não desliga automaticamente a carga ¼š
uma. Existe um sinal de detecção contínuo na área de detecção?
b. Se deve definir o atraso de trabalho do sensor para Maxï¼ ›
c. Se a fonte de alimentação usada corresponde aos requisitos do manual de instruçõesï¼ ›
d. Se houver mudanças significativas na temperatura perto do sensor, como ar condicionado, aquecedor e outros equipamentos.
e. Se a direção do movimento está correta.

Este manual para o conteúdo da programação deste produto no momento, não iremos notar se houver alguma atualização.
O conteúdo do manual de instruções é estritamente proibido para qualquer reprodução para outros fins sem a permissão da empresa.
