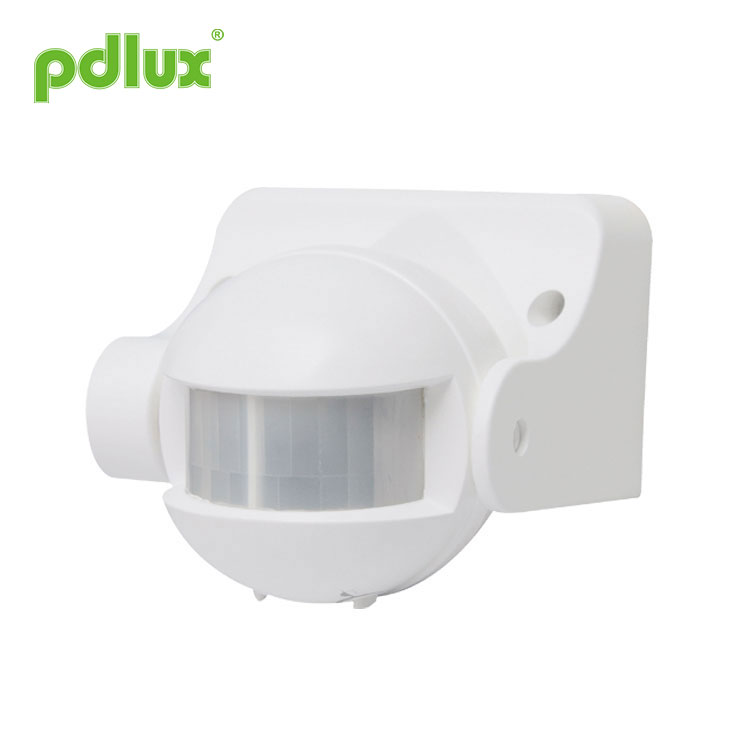

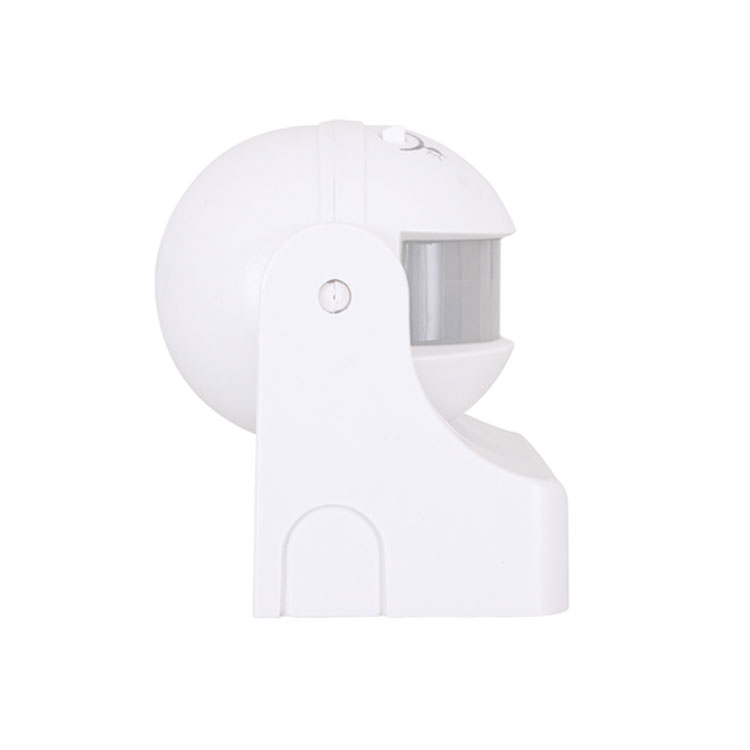

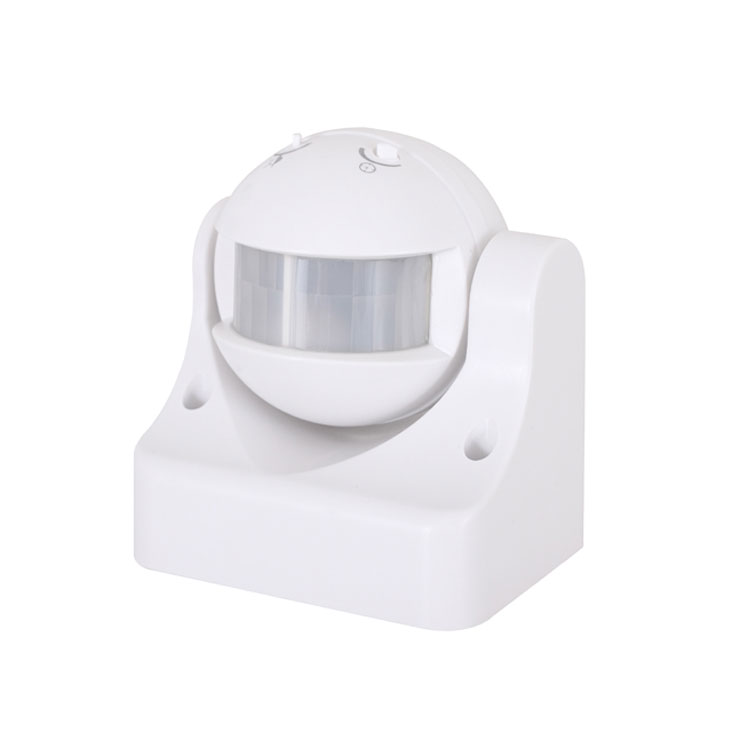

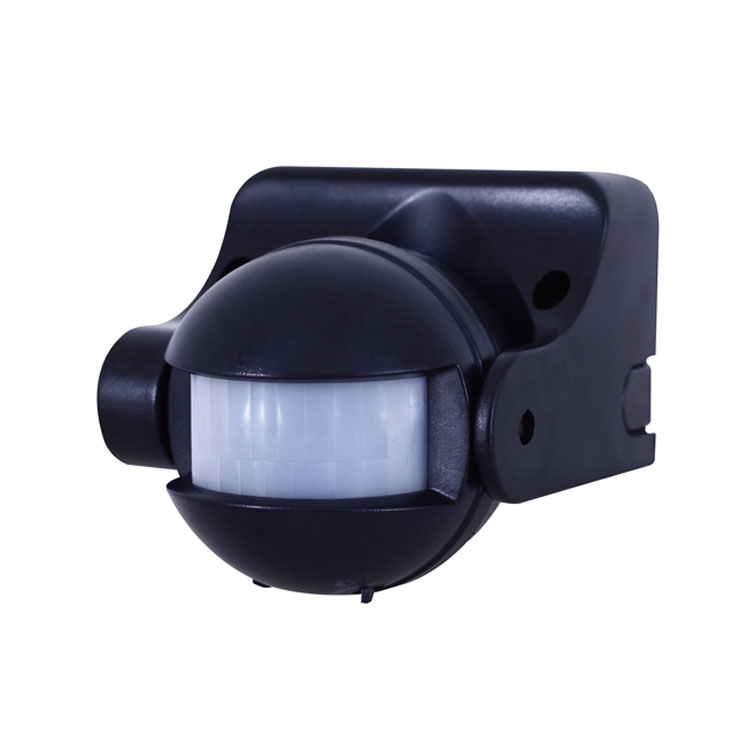

Sensor infravermelho à prova d'água IP44

Instrução do sensor de movimento infravermelho PD-PIR109-Z

Resumo

O sensor infravermelho à prova d'água IP44 é um produto de sensor inteligente piroelétrico infravermelho avançado controlado digitalmente. Ele usa o MCU para calcular com precisão as informações da chave e controlar com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga seja ligada. No ponto zero da onda senoidal, o problema de corrente de inrush causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.

Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Este é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum 10A pode suportar apenas 3 vezes a corrente de pico e é provável que o relé se quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e baixa corrente de carga.

A fim de superar este problema, o sensor infravermelho à prova d'água IP44 adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema da corrente de surto de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto O mais recente método de controle de tecnologia de sensor de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo aumente em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto é igual a escolher a paz de espírito, escolher a paz de espírito e escolher a segurança.

O sensor infravermelho à prova d'água IP44 tem uma versão de fonte de alimentação chaveada e uma versão abaixador de capacitor. A versão com fonte de alimentação comutada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em standby de <0,5W. Em princípio, a versão redutora capacitiva pode ter apenas uma voltagem e o consumo de energia em espera é> 0,7W. Você deve considerar isso ao escolher um produto.

Especificações

> Ajuste LUX:
LUX se refere à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja colocar o sensor na indução. Escolha o hábito que mais lhe convier.
Algumas das opções na solução 20LUX devem ser iluminadas. Alguns escolhem a iluminação ambiente 50LUX para ser indutiva, e alguns escolhem para ser indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.

> Ajuste de tempo:
O botão de ajuste de tempo é usado para ajustar o tempo depois que o sensor detecta a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.

Informação do sensor

Instalação e precauções

O sensor infravermelho à prova d'água IP44 é muito conveniente de instalar, escolha uma posição adequada para uma instalação precisa, tente não instalar o sensor em um local com grande interferência ambiental; por exemplo, porta de ar condicionado, porta de fonte de calor e outros locais. Como essas posições provavelmente farão com que o sensor tenha noção, depois de selecionar a posição de instalação e conectar corretamente o cabo de alimentação ao cabo de carga, a alimentação pode ser ligada.

1. Em primeiro lugar, ajuste o TIME para o mínimo, depois ajuste o LUX para o máximo (a posição de trabalho durante o dia) e teste a indução.

2.Se o sensor foi iluminado durante o teste, não há ninguém na frente do sensor. Ele deve esperar até que a lâmpada seja desligada e será acionado pelo movimento do corpo humano novamente após 3 segundos. Se houver sempre alguém movendo a luz no meio, ela estará sempre acesa e não poderá ser apagada.

3. Após o teste preliminar acima ser normal, você pode escolher o valor LUX apropriado e o tempo de atraso.

Diagrama de conexão

L Brown N Azul L 'Red conecte L e n com alimentação; conecte L 'e n com carga.

1ã € Desligue a energia;
2ã € Afrouxe o parafuso da tampa inferior, abra o orifício da fiação, passe o fio de força e carregue pela tampa inferior;
3ã € Fixar a tampa inferior com parafuso insuflado na posição selecionada;
4ã € Conecte o fio de alimentação e carga na coluna de fio de conexão de acordo com o diagrama de fio de conexão;
5ã € Coloque o sensor na tampa inferior, gire o parafuso com força, eletrifique-o e teste-o.

Teste

> Gire o botão de controle da luz no sentido horário até o máximo (SUN), gire o botão do tempo no sentido anti-horário até o mínimo;
> Ligue a energia, e o indicador piscará por 30seg e entrará no estado de funcionamento;
> Quando a carga se extinguir pela primeira vez, faça sentido novamente após 5 segundos, a carga deve funcionar e a lâmpada indicadora fica vermelha. A carga deve parar de funcionar dentro de 5 segundos;
> Gire o botão LUX para o mínimo no sentido anti-horário, se você testá-lo quando o controle de luz for maior que 10LUX, a carga de indução não funcionará depois que a carga parar de funcionar; a carga deve funcionar se você cobrir a janela de detecção com um objeto opaco (toalha, etc.), seria normal que a carga parasse de funcionar dentro de 5 segundos sob nenhuma condição de sinal de indução.

Nota do sensor infravermelho à prova d'água IP44
> Deve ser instalado por eletricista ou pessoa experiente;
> Evite instalá-lo no objeto instável;
> Não deve haver nenhum obstáculo e objetos em movimento na frente das janelas de detecção para efetuar a detecção;
> Evite instalá-lo próximo a zonas de alteração da temperatura do ar, como ar condicionado, aquecimento central, etc;
> Para sua segurança, não abra a tampa ao localizar o engate após a instalação;
> Se houver diferença entre a instrução e a função que o produto possui, dê prioridade ao produto e desculpe não informá-lo adicionalmente.

Algum problema e forma resolvida
1ã € A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Por favor, verifique se o conjunto de luz de trabalho corresponde ao controle de luz.

2ã € A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar a recepção do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada na instrução;
e: Verifique se a orientação do movimento está correta.

3ã € O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde à instrução;
d: Por favor, verifique se a temperatura perto do sensor muda obviamente, como ar condicionado ou aquecimento central, etc.



â € ¢ Confirme com a instalaçà £ o profissional.
â € ¢ Corte a alimentaçà £ o antes das operações de instalaçà £ oe remoçà £ o.
â € ¢ Certifique-se de que desligou a energia por motivos de segurança.
â € ¢ O mau funcionamento ocasionou prejuízos, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.
Este manual é para a programação de conteúdo atual deste produto, há quaisquer alterações e modificações ao fabricante sem aviso prévio!
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
