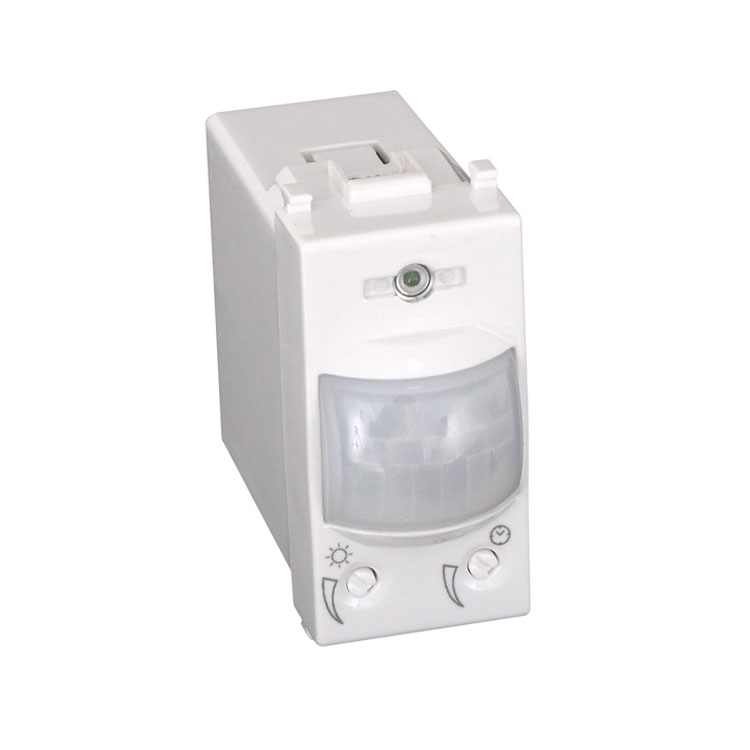

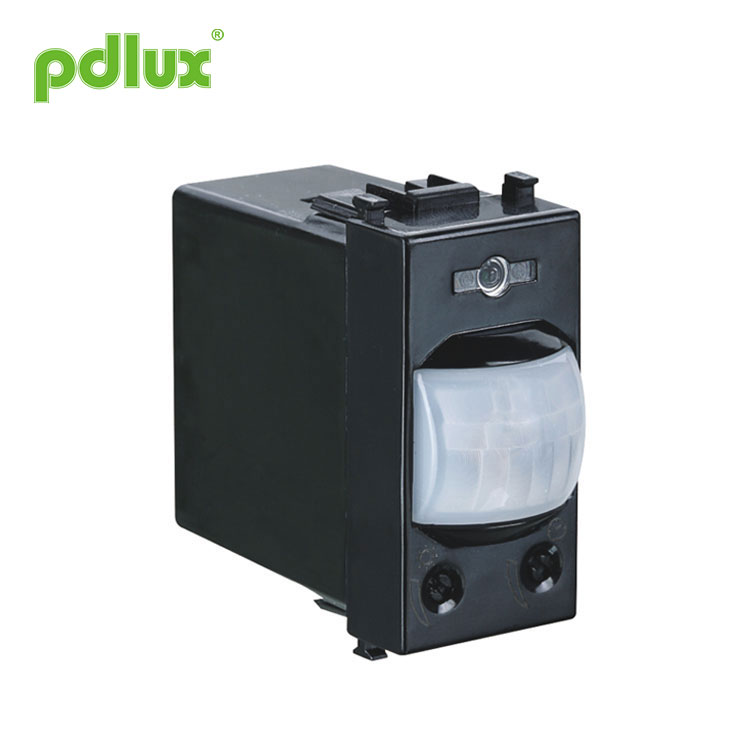

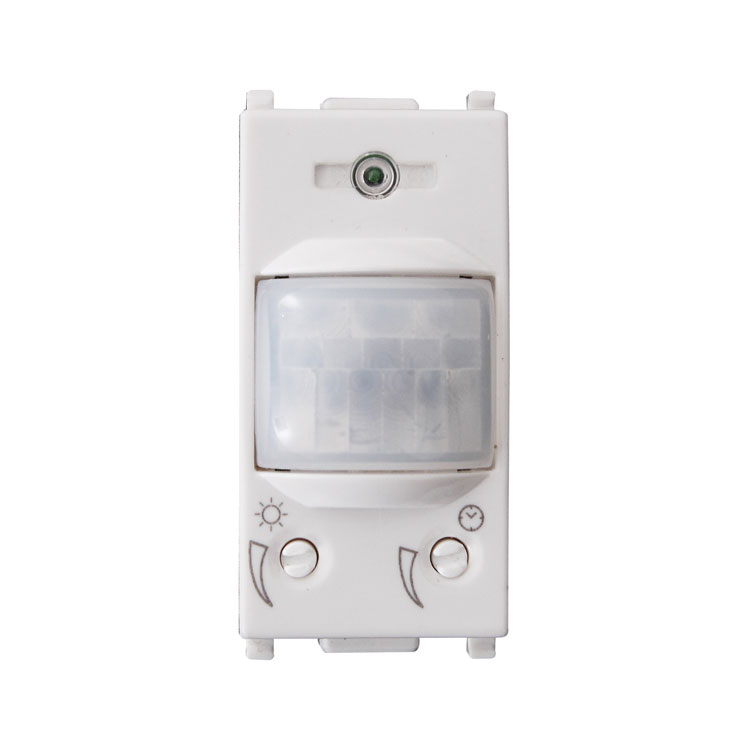

Sensor infravermelho de alta potência

PDLUX PD-PIR118
O sensor infravermelho de alta potência pode identificar o dia e a noite automaticamente. E a luz de trabalho pode ser escolhida livremente e fazê-la funcionar à noite e não durante o dia.

Enviar consulta

Instrução do sensor infravermelho PD-PIR118

INFORMAÇÃO DO PRODUTO

O produto é um comutador automático para economia de energia. Ele vai ligar quando alguém entrar nos campos de detecção e desligar quando sair. Ele pode identificar o dia e a noite automaticamente. Ele adota detector de descarga de energia infravermelho e circuito integrado. Seu desempenho é estável. Ele iniciará a carga controlada quando alguém entrar em sua faixa de detecção e o acionará, a carga será desligada automaticamente quando você sair.

PERSONAGENS
> O sensor infravermelho de alta potência pode identificar o dia e a noite automaticamente. E a luz de trabalho pode ser escolhida livremente e fazê-la funcionar à noite e não durante o dia.
> O tempo de iluminação pode ser ajustado de acordo com o desejo do cliente.
> Mini concha (48 mm * 23 mm * 52 mm)
> LED de detecção: quando detecta o sinal de detecção, o LED pisca.

ESPECIFICAÇÕES do sensor infravermelho de alta potência

Fonte de alimentação: 220-240V / AC
Freqüência de energia: 50Hz
Carga nominal: 800 W Max.tungstênio
200W máx. Fluorescente
Faixa de detecção: <7m (22 ° C)
Configuração de tempo: Min: 9seg ± 2seg
Máx: 3min ± 30seg (ajustável)

Ângulo de detecção: 120 °
Controle de luz: 10LUX ~ sunshine (ajustável)
Umidade de trabalho: <93% RH
Temperatura de trabalho: -10 ~ + 40â „ƒ
Consumo de energia: <0,5W
Altura de instalação: 1,5 ~ 2,5 m

INFORMAÇÕES DO SENSOR

Conecte a alimentação e o fio de carga com o sensor de acordo com o diagrama de fio de conexão;

TESTE do sensor infravermelho de alta potência
> Após a instalação, antes de ligar a alimentação, gire o tempo no sentido anti-horário para min;
> Ligue a alimentação, após 30 segundos o sensor entra em um estado de funcionamento estável;
> Depois de desligar a carga, sinta-a, a carga deve ligar e, sob a condição de que nenhum sinal de detecção contínuo, a carga deve desligar dentro de 8 seg ~ 10 seg;
> Quando o botão de controle da luz no sentido anti-horário é ajustado para min, se você testar a unidade durante o dia, sinta-o, a carga não deve funcionar. Cubra a janela de detecção com objeto opaco (simule luz noturna) e sinta-o, a carga deve ligar;
> Se tudo estiver normal, de acordo com sua necessidade, você pode girar o botão de tempo para definir o tempo de iluminação e girar o botão de controle de luz para selecionar a luz de trabalho.

Nota do sensor infravermelho de alta potência:por favor, não ajuste os dois botões funcionais em excesso. Isso porque os dois botões funcionais foram conectados aos componentes diretamente, existe um pequeno batente em cada um dos dois componentes, ao ajustar os botões do início ao fim, o giro excessivo danificará o batente e levará ao 360 ° girar sem parar. O limite da faixa de ajuste é 270 °, preste atenção a isso.

â — ŠElétricos e humanos experientes podem instalá-lo
â — Š Os objetos de inquietação não podem ser considerados como a base da instalação.
â — ŠNão deve haver objetos que impeçam ou perturbem a detecção na frente da janela de detecção.
â — Š Evite instalá-lo perto da zona de alteração de temperatura, por exemplo, ar condicionado, aquecedor central etc.
â — ŠPor favor, não abra a caixa para sua segurança se você encontrar o engate após a instalação, você deve entrar em contato com o fornecedor a tempo.

A intercalação de fábrica: Light-control is max, Time setting is max.

ALGUM PROBLEMA E SOLUÇÃO
1. A carga não funciona:
> Verifique se a conexão de energia e carga está correta ou não.
> Se a carga está boa ou não.
> Verifique se o conjunto de luzes de trabalho corresponde à luz ambiente ou não.

2. A sensibilidade é fraca:
> Verifique se há algum obstáculo na frente da janela de detecção que afeta a recepção dos sinais ou não.
> Verifique se a temperatura ambiente está muito alta ou não.
> Verifique se a fonte do sinal de detecção está no campo de detecção ou não.
> Verifique se a altura de instalação está de acordo com a especificação.
> Se a orientação do movimento está correta ou não.

3. O sensor não pode desligar a carga automaticamente:
> Se há ou não sinal de detecção contínua nos campos de detecção.
> Se o tempo de atraso está definido para o mais longo ou não.
> Se a potência corresponde à instrução exigida.
> Se a temperatura muda obviamente perto do sensor (ar condicionado, aquecedor central etc.).

â € ¢ Confirme com a instalaÃ§Ã £ o profissional.
â € ¢ Corte a alimentaÃ§Ã £ o antes das operaÃ§Ãµes de instalaÃ§Ã £ oe remoÃ§Ã £ o.
â € ¢ Certifique-se de que desligou a energia por motivos de seguranÃ§a.
â € ¢ O mau funcionamento ocasionou prejuízos, o fabricante não assume qualquer responsabilidade.

Soluções para evitar a interferência de pulso da rede de energia dos produtos:
Devido à diferença da rede de energia de interferência regional, o pulso de interferência é incerto, então o usuário não é sugerido para ajustar o sensível ao máximo ao usar. Sugestão: instale e ajuste o sensível na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
