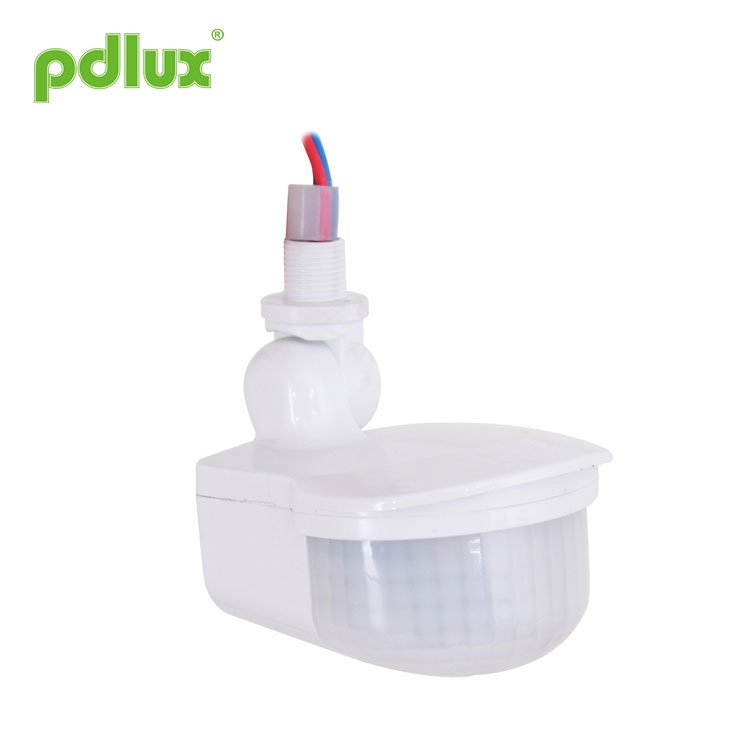

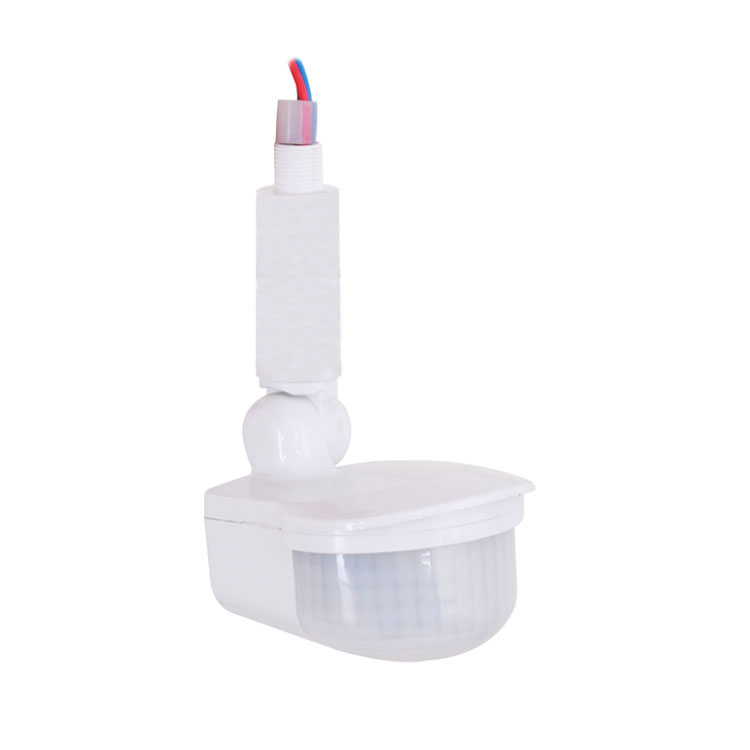

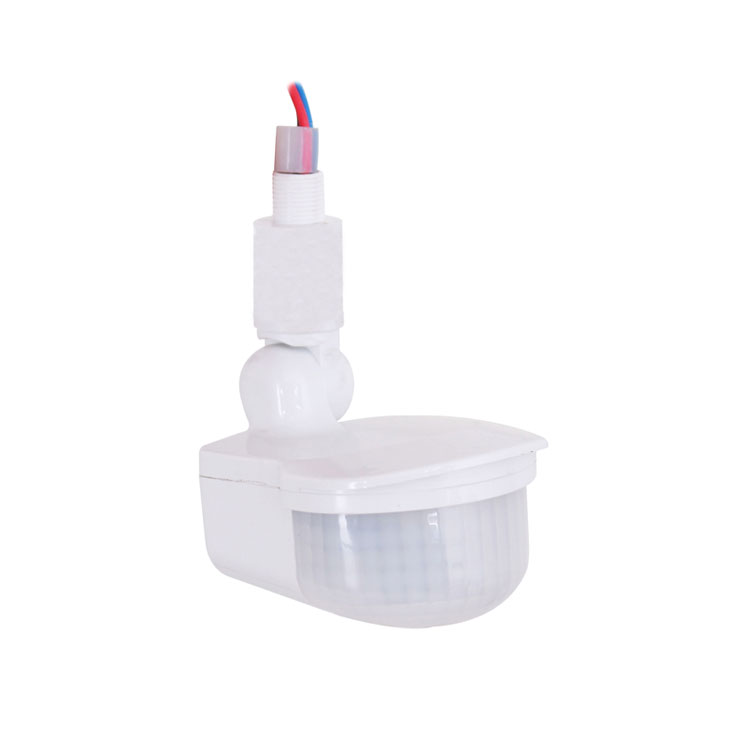

Sensor infravermelho à prova d'água IP65

Instrução do sensor infravermelho PD-PIR152

Resumo

O sensor infravermelho à prova d'água IP65 é um interruptor de sensor PIR, utiliza a energia infravermelha humana como fonte de sinal de controle e determina a luz que precisa funcionar ou não, e controla a luz ligada e desligada automaticamente. sensor para funcionar, a luz acende; quando se sai do campo de detecção e chega o tempo de configuração, a luz apaga-se. O sensor infravermelho à prova d'água IP65 pode detectar a iluminação da luz ambiente automaticamente e definir e ajustar o valor de acordo com a necessidade do fato. Por exemplo, a luz acenderá e funcionará quando a iluminação da luz ambiente estiver abaixo do valor definido, uma vez que o sensor infravermelho à prova d'água IP65 exceda o valor definido, a luz irá parar de funcionar. é acionado. Uma vez detectado o sinal constante, o tempo será sobreposto e a luz ficará acesa constantemente. Podem ser instalados em interiores, corredores e edifícios públicos.

Especificações

O anjo de detecção é um produto normal longo, a distância de detecção é ampla.

Com a lâmpada na coluna

Função
> Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando está ajustado na "posição do sol" (máx.); Mas só pode funcionar no controle de luz menos de 10 lux quando está ajustado na "posição da lua" (min) . Quanto ao padrão de ajuste, consulte o padrão de teste.
> O retardo de tempo pode ser adicionado continuamente: quando ele recebeu o segundo sinal de indução após o primeiro, ele irá computar o tempo mais uma vez no restante do primeiro retardo de tempo básico. (Definir o tempo)
> Potenciômetro de controle de luz (LUX): no sentido horário o botão para diminuir seu valor; no sentido anti-horário o botão para aumentar seu valor.
> Potenciômetro de tempo (TIME): sentido horário o botão para aumentar seu valor, o tempo de atraso máximo é de 9 minutos; no sentido anti-horário o botão para diminuir seu valor, o tempo mínimo de atraso é 5 segundos.
> Função de flash: quando o sensor detecta o sinal útil, a luz indicadora pisca; sem detecção de sinal útil, o indicador não pisca.

Forma de configuração: potenciômetro
Pode levar algum tempo para ajustar os valores antes que eles atendam às suas necessidades.

(1) Configuração de tempo

Pode ser definido de 5 segundos (gire totalmente no sentido anti-horário) a 9 minutos (gire totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a faixa de detecção e para realizar o teste de caminhada.

O sensor infravermelho à prova d'água IP65 é principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e a luz auto-ligada até a luz auto-desligada. Você pode definir o tempo de atraso para sua necessidade prática. Mas é melhor você diminuir o tempo de retardo para economizar energia, já que o sensor de microondas tem a função de sensoriamento contínuo, ou seja, qualquer movimento detectado antes de decorrido o tempo de retardo irá reiniciar o cronômetro e a luz permanecerá acesa apenas se houver humanos na faixa de detecção.

(2) Configuração de controle de luz

Ele pode ser definido no intervalo de <10 ^ 2000 LUX. Girar o botão totalmente no sentido horário é cerca de 10 lux, totalmente no sentido anti-horário é cerca de 2.000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.

Instalação I. Conecte a linha de acordo com a figura certa. N - azul L - marrom L '- vermelho (ser do sensor infravermelho) conecte azul e marrom com poder conecte azul e vermelho com carga.
II. 1. Desaparafuse o parafuso da tampa da caixa de junção da lâmpada; 2. O sensor está instalado na lâmpada; 3. De acordo com o diagrama de fiação para fiação; 4.Feche a tampa da caixa de junção da lâmpada e aperte os parafusos.
Teste 1. Após a instalação, gire o botão do tempo (1) no sentido anti-horário até o fim antes de ligar a energia, gire o botão de controle da luz (2) no sentido anti-horário até o valor máximo. 2.Ligue a alimentação, a luz pode acender após 30 segundos. Depois de desligar, faça sentido novamente após 5 segundos. 3. Se todos estiverem em boas condições, com o botão de ajuste de tempo, o período de luz pode ser ajustado de acordo com seu desejo, com o botão de controle de luz a luz ambiente pode ser ajustada.

Notas
> Um eletricista ou humano experiente pode instalá-lo.
> Os objetos de agitação não podem ser considerados a base da instalação.
> Na frente da janela de detecção, não deve haver objetos que possam atrapalhar ou perturbar a detecção.
> Evite instalá-lo perto de zonas de alteração de temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
> Para sua segurança, não abra a caixa se encontrar o engate após a instalação.

Observação
1.Mantenha a face do sensor na área onde os humanos normalmente se movem.
2.Mantenha a face do sensor na posição da luz ambiente para obter uma configuração de iluminância muito mais exata.
3.Se detectar o sinal novamente dentro do intervalo de tempo, o intervalo de tempo será encerrado.
4. Botão LUX: a luminância das condições de trabalho. Quando o botão muda "+", significa que pode detectar o dia todo, quando o botão muda "- só funcionará abaixo da luminância <10 LUX.
5. Botão de TEMPO É um período em que a luz acende lentamente até não haver nenhum sinal gradativamente, até que ela saia do trabalho.

Algum problema e forma resolvida
> A carga não funciona:
a: Verifique a potência e a carga.
b: Se a carga estiver boa.
c: Por favor, verifique se a luz de trabalho corresponde à luz ambiente.

> A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção há um impedimento para receber os sinais, b: Verifique se a temperatura ambiente está muito alta.
c: Por favor, verifique se a fonte de sinais está nos campos de detecção.
d: Se a orientação de movimento estiver correta.

> O sensor não pode desligar automaticamente a carga:
a: Se houver sinal contínuo nos campos de detecção.
b: Se o atraso de tempo for definido para o mais longo.
c: Se a potência corresponder à instrução.
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.



â € ¢ Confirme com a instalaçà £ o profissional.
â € ¢ Por motivos de segurança, desligue a energia antes das operações de instalaçà £ oe remoçà £ o.
â € ¢ Quaisquer perdas causadas por mau funcionamento, o fabricante nà £ o assume qualquer responsabilidade.

Nossa empresa sempre se concentra na fabricação de produtos de alta qualidade. Algumas operações impróprias ou falhas de alguns componentes podem impedir o funcionamento dos produtos. Por favor, contate os fabricantes ou varejistas uma vez que os produtos são inválidos. Esta instrução é cumprida de acordo com a situação atual. O fabricante notificará se houver alterações. O conteúdo não pode ser reproduzido ou copiado sem a permissão do fabricante.
