Equipado com sensor infravermelho da lâmpada de projeção

Instrução do sensor infravermelho PD-PIR112-Z

Resumo

Equipado com Sensor infravermelho de lâmpada de projeção é um produto de sensor inteligente piroelétrico infravermelho avançado digitalmente controlado. Ele usa o MCU para calcular com precisão as informações do interruptor e controlar com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga está ligada. No ponto zero da onda senoidal, oO problema de corrente de inrush causado pelo modo de controle convencional quando a onda senoidal de alta tensão é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto da alta tensão sob a carga. cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas têm capacitores com capacitâncias diferentes. Este é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum 10A pode suportar apenas 3 vezes a corrente de pico e é provável que o relé se quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e baixa corrente de carga.

A fim de superar este problema, Equipado com Sensor Infravermelho de Lâmpada de Projeção adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de surto de carga, aumentando significativamente a capacidade de carga e prolongando o serviço vida útil do produto. O mais recente método de controle de tecnologia de sensor de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo aumente em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto é o mesmo que escolher a tranquilidade e a segurança.

Equipado com sensor infravermelho de lâmpada de projeção tem uma versão de fonte de alimentação chaveada e uma versão abaixador de capacitor. A versão com fonte de alimentação comutada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em standby de <0,5W. Em princípio, a versão redutora capacitiva pode ter apenas uma voltagem e o consumo de energia em espera é> 0,7W. Você deve considerar isso ao escolher um produto.

Especificações

Função

Ajuste LUX:
LUX se refere à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja colocar o sensor na indução. Escolha o hábito que mais lhe convier. Algumas das opções na solução 20LUX devem ser iluminadas. Alguns escolhem a iluminação ambiente 50LUX para ser indutiva, e alguns escolhem para ser indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.
Ajuste de tempo:

O botão de ajuste de tempo é usado para ajustar o tempo depois que o sensor detecta a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.

Característica

Pode identificar dia e noite automaticamente. A luz ambiente pode ser ajustada. Portanto, ele funcionará à noite e parará durante o dia. O consumidor pode ajustá-lo livremente.
A faixa de detecção pode ser ajustada de acordo com o local.
A configuração do tempo pode ser ajustada de acordo com o local.
O tempo de luz pode ser adicionado automaticamente. Quando humanos se movem nos campos de detecção quando a lâmpada está acesa, ele pode computar o tempo mais uma vez e atrasar automaticamente o tempo de luz após o tempo de luz detectar os sinais todas as vezes.

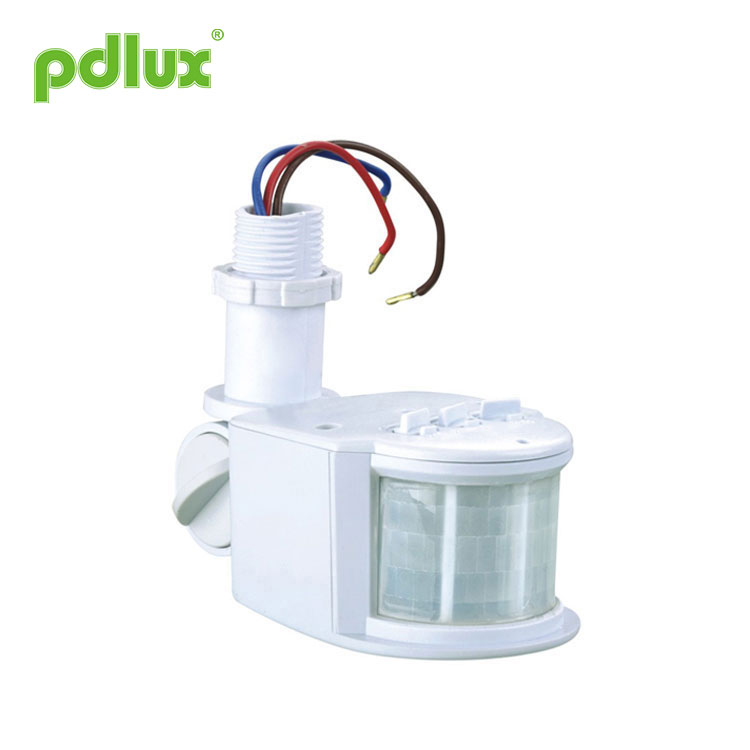

Diversificação da instalação: podemos ajustar a conexão - caixa de linha, boca de conexão, mão de conexão em espiral de 1/2 ".

Informação do sensor

Instalação

L Brown N Azul Lï¼ ‡ Vermelho conecte L e N com alimentação; conecte Lâ € ² e N com carga.

Conectar

A instalação detalhada é confirmada de acordo com a figura à direita.
â…. Ângulo de detecção (vista superior)… ¡. Boa sensibilidade (a seta é a orientação móvel)
â… ¢. Sensibilidade fraca â… £. Distância e Alcance de Detecção (vista lateral)

Operação 1) Sensibilidade: gire o botão “1” no sentido horário para aumentar a sensibilidade e gire no sentido anti-horário para reduzir a sensibilidade. 2) Gire o botão “2” no sentido horário para aumentá-lo e no sentido anti-horário para diminuí-lo. 3) Controle de luz: gire o botão "3", este produto pode operar em diferentes ambientes de luz. (Veja a fig.)

ATENÇÃO:

Ao usar este produto, ajuste a sensibilidade para uma posição apropriada de que você precisa, não ajuste a sensibilidade para o máximo, para evitar que o produto não funcione normalmente causado por movimento incorreto. Como a sensibilidade é muito alta detecte facilmente o movimento errado vento soprando folhas e cortinas, pequenos animais e o movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o.

Notas de equipado com sensor infravermelho da lâmpada de projeção

Evite instalá-lo onde haja luz do sol ou fluxo de ar e a temperatura altere obviamente.
Evite impactar o dispositivo da lente com coisas pontiagudas ou poluentes grosseiros.

Algum problema e forma resolvida

A carga não funciona:
a: Verifique a potência e a carga;
b: Se a carga estiver boa;
c: Se a lâmpada indicadora estiver verde;
d: Por favor, verifique se a luz de trabalho corresponde ao controle de luz.

A sensibilidade é fraca:
a: Por favor, verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais;
b: Por favor, verifique a temperatura ambiente;
c: Por favor, verifique se a fonte de sinais está no campo de detecção;
d: Verifique a altura de instalação;
e: Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a: Se houver sinais contínuos nos campos de detecção;
b: Se a configuração de tempo for definida para o mais longo;
c: Se a potência corresponder à instrução;
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

â— Por favor, confirme com a instalação profissional.
â— Por favor, corte a fonte de alimentaçà £ o antes das operações de instalaçà £ oe remoçà £ o.
â— Certifique-se de ter cortado a energia por motivos de segurança.
â— O mau funcionamento causou perdas, o fabricante não assume qualquer responsabilidade.
Este manual é para a programação de conteúdo atual deste produto, existem quaisquer alterações
e modificações ao fabricante sem aviso prévio!
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
