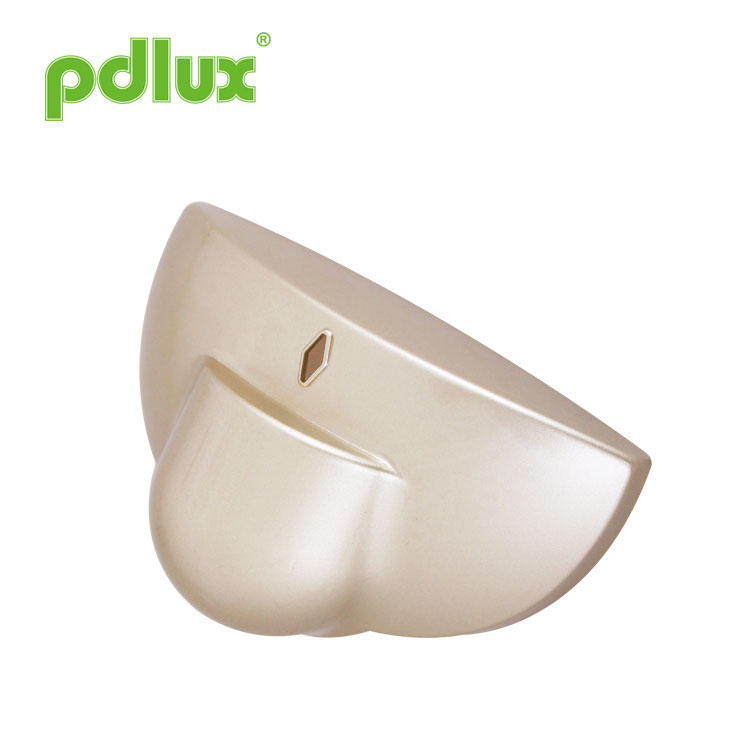

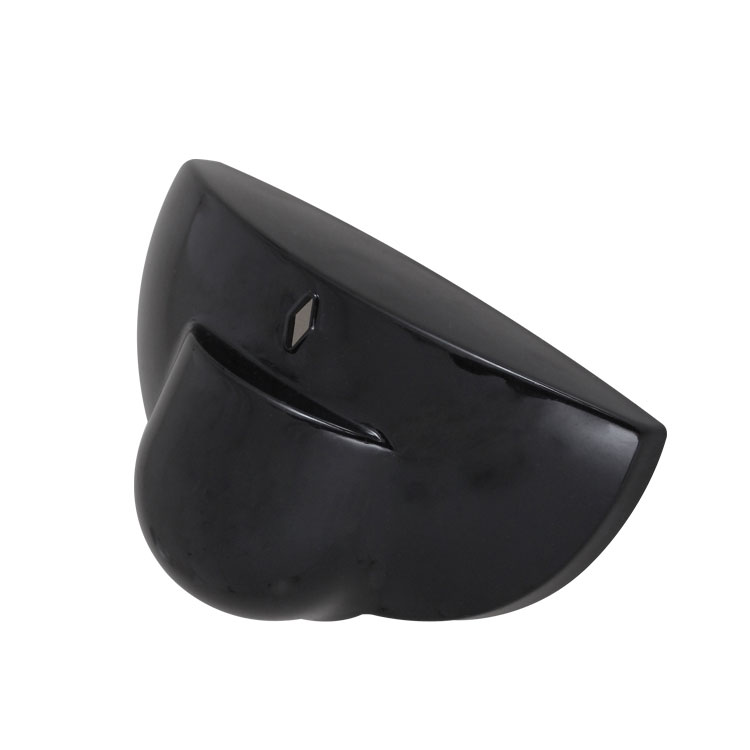

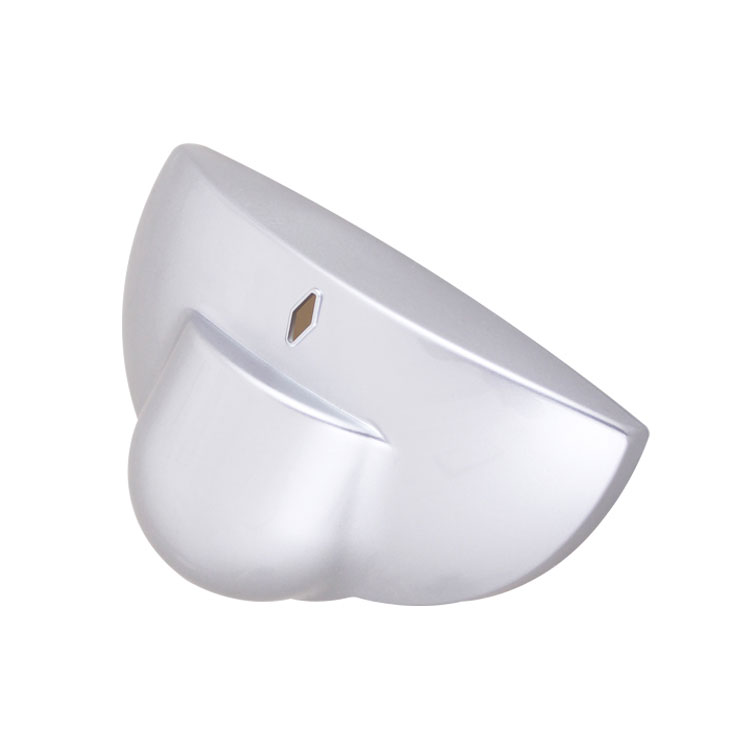

Sensor de micro-ondas de porta automática de 24 GHz

Sensor de micro-ondas de porta automática

Resumo do sensor de micro-ondas de porta automática de 24 GHz

O sensor é projetado pelo programa aritmético FFT e tem uma alta precisão na detecção de distância e capacidade de anti-interferência.
Usando o relé original da Omron que tem uma medição ultra pequena e baixo consumo de energia. O sensor de micro-ondas de porta automática de 24 GHz tem uma pequena resistência interna para torná-lo insensível à temperatura. A confiabilidade é muito maior do que as de saída fotoelétrica comuns. É adequado para diferentes tipos de controlador de porta automática e também pode ser aplicado como detector humano para sistemas de alarme. Além disso, a função de detecção pode ser personalizada. O sensor tem o melhor desempenho de custo durante este tipo de produtos.

Especificações do sensor de micro-ondas de porta automática de 24 GHz

Fonte de energia:	AC: 10-24 AC / 50Hz DC: 12-35 DC
Corrente de espera:	<13mA
Corrente de trabalho:	25mA
Capacidade de saída:	35 V, 0,5 A
Duração da saída:	500ms
Sistema HF:	Banda 24,125 GHz CW radarï ¼ŒISM
Cor da capa:	Preto / prateado / amarelo dourado
Local de instalação:	Instalação na parede
Altura de montagem:	2,0m a 3,5m
Ângulo de detecção:	90 ° (instalação na parede) pode ser feito de acordo com a demanda do cliente
Faixa de detecção:	1m (sensibilidade máxima, sonda perpendicular ao solo) 7m (sensibilidade máxima, sonda para frente)
Consumo de energia:	Aproximadamente. 1W
Temperatura de trabalho:	-20 ° C ~ 50 ° C
Umidade de trabalho:	<93% UR

1. Adote o módulo de sensor de radar de micro-ondas de banda Ku de 24,125 GHz de alta confiabilidade.
2. Trabalhe em vários ambientes (quente, úmido, barulhento e ventoso. Sem a intervenção de outros objetos em movimento, chupe como um carro ou animais em movimento)
3. Design pequeno e prático, amplamente utilizado para diferentes tipos de porta de detecção.
4. Adote a tecnologia de detecção avançada da Organização Mundial da Saúde, inofensiva para a saúde.
5. A distância de detecção e o ângulo podem ser ajustados para atender aos requisitos de diferentes cenas.

Configuração da faixa de detecção

Girar totalmente no sentido anti-horário é a distância mínima (aprox.1m), totalmente no sentido horário é a distância máxima (aprox.7m). Se a estatura, a figura e a velocidade de movimento de uma pessoa mudarem, a detecção também mudará, ou seja, quanto maior a velocidade, menor será a distância de detecção. Esta distância de detecção é a distância que se ajusta quando o detector está voltado para a frente. Ao instalar o sensor, ajuste o ângulo de detecção e a distância de acordo com a cena prática. Apenas certifique-se de que existe uma distância de detecção suficiente para abrir a porta. Não defina uma distância de detecção mais longa no caso do acionamento errado para a porta das pessoas que passam ou do carro.

Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou a interferência do poder rede e equipamentos elétricos. Todos os itens acima mencionados levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste. O movimento humano causará a indução do sensor, portanto, quando estiver no teste de função, deixe a região de indução e não faça nenhum movimento para evitar o trabalho contínuo do sensor.

Procedimento de instalação

Passo 1 Remova a tampa antes de instalar o produto. (Conforme Fig5.)

Passo 2 Marque a posição do furo com um lápis após determinar onde deseja instalar o produto.

Obs: Se for uma parede de madeira, não há necessidade de usar parafuso expansor de plástico, apenas aperte o parafuso com a chave de fenda.

Passo 3 Faça furos nas paredes onde houver marca de lápis com uma furadeira elétrica e obtenha a expansão de plástico dentro do buraco.

Passo 4 Conecte o cabo ao produto através das aberturas de entrada do cabo. (Conforme Fig6.)

Passo 5 Usando os parafusos, instale a base na posição selecionada e ajuste o botão (conforme Fig7.)

Passo 6 Prenda a tampa à base que foi instalada na parede. (Conforme Fig7.)

Abra para ajustar o sensor após a instalação: Insira a chave de fenda na junta entre a tampa e a base e force a tampa. (Fig.8)

As seguintes situações levarão a uma reação de erro.

1ã € A instalação no objeto de balanço levará a uma reação de erro.
2ã € A cortina oscilante soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3ã € Estando instalado onde o tráfego é movimentado irá conduzir a uma reação de erro.
4ã € As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.
