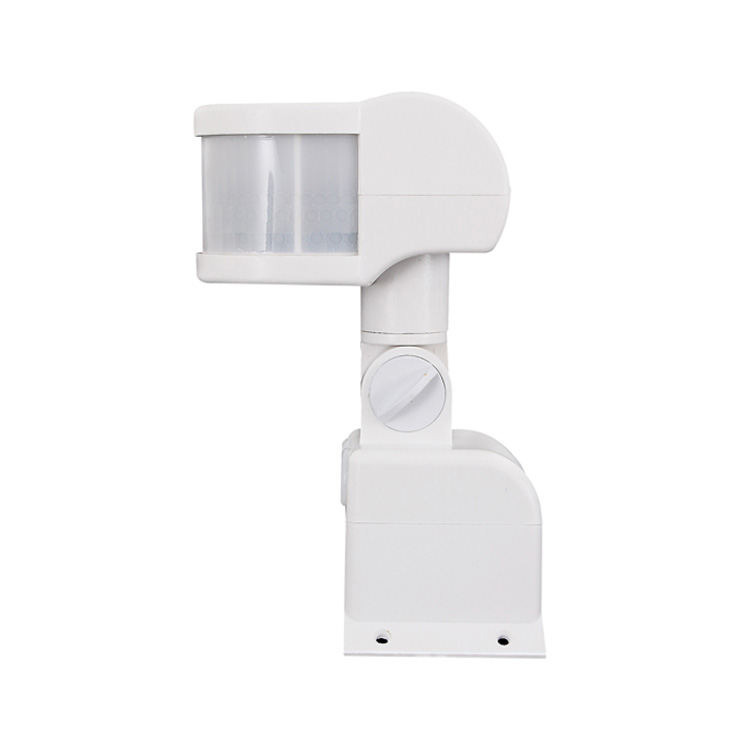

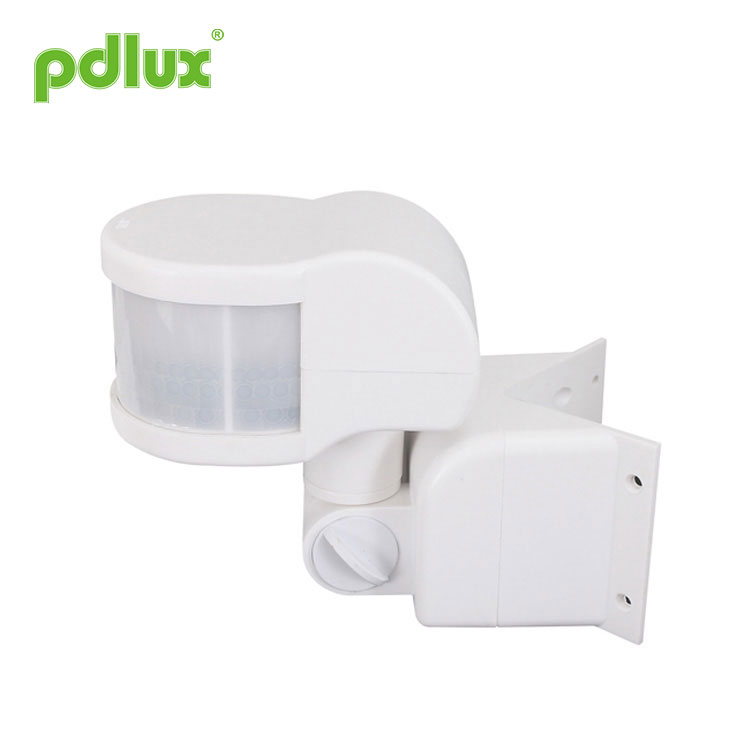

Sensor de movimento infravermelho de 270 graus
Como fabricante profissional, gostaríamos de fornecer um sensor de movimento infravermelho de 270 graus. E ofereceremos o melhor serviço pós-venda e entrega pontual.
Modelo:PD-PIR127
Enviar consulta
Sensor de movimento infravermelho de 270 graus
RESUMO
Este produto é um novo interruptor de iluminação economizador de energia, adota dois detectores de alta sensibilidade, circuito integrado e tecnologia SMT. reúne as funções de automatismo, comodidade, segurança, economia de energia, etc. A ampla detecção é composta pelo campo de serviços direito e esquerdo, que utiliza raios infravermelhos humanos como fonte de controle de sinal para iniciar a carga quando se entra no campo de detecção. Os sensores podem identificar dia e noite automaticamente. É amplamente utilizado e fácil de instalar com a função de exibição de energia e exibição de detecção.
ESPECIFICAÇÕES
INFORMAÇÕES DO SENSOR
FUNÇÃO
O alcance de detecção pode ser ajustado: O alcance de detecção está próximo se você pressionar o botão, caso contrário, está longe;
Pode identificar dia e noite automaticamente: A luz ambiente de trabalho do PD-PIR127 pode ser ajustada livremente, quando você a vira para a luz do sol (maior), ela pode funcionar dia e noite enquanto só pode funcionar em circunstâncias inferiores a 3LUX, se você vira para a lua (menor). Consulte a forma de teste sobre o ajuste.
Indicação de energia e detecção: A lâmpada indicadora pisca uma vez a cada 4 segundos após ligar a energia, pode piscar 2 vezes a cada 1 segundo após receber os sinais de indução. Assim, pode mostrar se o detector e a alimentação estão normais;
Configuração de tempo adicionada continuamente: Quando recebe os segundos sinais de indução após o primeiro, deve calcular o tempo mais uma vez com base no restante da primeira configuração de tempo;
Ajuste de configuração de tempo: A configuração de tempo de trabalho pode ser ajustada de acordo com o desejo do cliente, o tempo mínimo é 8seg±3seg, o máximo é 7min±2min;
Função de travamento: durante o trabalho, o sensor manterá a iluminação da carga quando a energia for desligada por 2 segundos e depois ligada. E desligue a energia por 4 segundos e depois ligue, o sensor retomará a automação.
INSTALAÇÃO (COMO O DIAGRAMA 1)
Δ Desligue a energia;
Δ Aperte o parafuso na tampa da base, puxe o orifício da fiação, conecte a alimentação e o fio de carga na tampa da base;
Δ Fixe a base-tampa com o parafuso de dilatabilidade na posição de instalação selecionada;
Δ Conecte o fio de alimentação e carga na coluna da linha de conexão no sensor de acordo com o diagrama de indicação;
Δ Fixe o sensor na tampa-base, aperte o parafuso e eletrifique-o para testar;
OBSERVAÇÃO
Eletricista ou pessoa experiente pode instalá-lo;
Os objetos de agitação não podem ser considerados como a base da instalação;
Não há obstáculos ou objetos agitados afetando a detecção na frente da janela de detecção;
Evite instalá-lo próximo de zonas de alteração de temperatura, por exemplo: Ar condicionado, aquecimento central etc;
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.
ALGUNS PROBLEMAS E FORMA RESOLVIDA
1. A carga não funciona:
a. Verifique a potência e a carga;
b. Se a lâmpada indicadora piscar 1 vez a cada 4 segundos;
c. Se a carga estiver boa;
d. Se a lâmpada indicadora piscar rapidamente após a detecção;
e. Verifique se a luz de trabalho definida corresponde à luz ambiente.
2. A sensibilidade é fraca:
a. Verifique se há algum obstáculo na frente da janela de detecção que afete a recepção dos sinais;
b. Verifique a temperatura ambiente;
c. Verifique se a fonte do sinal está nos campos de detecção;
d. Verifique a altura de instalação;
e. Se a orientação do movimento estiver correta.
3. O sensor não pode desligar a carga automaticamente:
a. Se houver sinal contínuo no campo de detecção;
b. Se a configuração de tempo estiver definida para o mais longo;
c. Se a potência corresponde à instrução exigida;
d. Se a temperatura mudar perto do sensor, (ar condicionado, aquecimento central etc);
e. Verifique se está em condições de travamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
Instrução do sensor infravermelho PD-PIR127
RESUMO
Este produto é um novo interruptor de iluminação economizador de energia, adota dois detectores de alta sensibilidade, circuito integrado e tecnologia SMT. reúne as funções de automatismo, comodidade, segurança, economia de energia, etc. A ampla detecção é composta pelo campo de serviços direito e esquerdo, que utiliza raios infravermelhos humanos como fonte de controle de sinal para iniciar a carga quando se entra no campo de detecção. Os sensores podem identificar dia e noite automaticamente. É amplamente utilizado e fácil de instalar com a função de exibição de energia e exibição de detecção.
ESPECIFICAÇÕES
|
Fonte de alimentação: 100-130V/CA Frequência de alimentação 220-240 V/CA: 50/60 Hz Carga nominal: 1200W máx.tungstênio (220-240V/AC) Fluorescente máximo de 300 W (220-240 V/AC) 800W máx.tungstênio (100-130V/AC) Fluorescente máximo de 200 W (100-130 V/AC) Faixa de detecção: 11m máx.(24 ℃) Ângulo de detecção: 270° |
Configuração de tempo: min:8seg±3seg Máx.:7min±2min (ajustável) Controle de luz: <3LUX ~ luz solar (ajustável) Altura de instalação: 1,8 m ~ 2,5 m Consumo de energia: 0,45 W (funcionando) 0,1 W (estático) Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s Temperatura de trabalho:-10~+40℃ Umidade relativa:<93% UR |
INFORMAÇÕES DO SENSOR
FUNÇÃO
O alcance de detecção pode ser ajustado: O alcance de detecção está próximo se você pressionar o botão, caso contrário, está longe;
Pode identificar dia e noite automaticamente: A luz ambiente de trabalho do PD-PIR127 pode ser ajustada livremente, quando você a vira para a luz do sol (maior), ela pode funcionar dia e noite enquanto só pode funcionar em circunstâncias inferiores a 3LUX, se você vira para a lua (menor). Consulte a forma de teste sobre o ajuste.
Indicação de energia e detecção: A lâmpada indicadora pisca uma vez a cada 4 segundos após ligar a energia, pode piscar 2 vezes a cada 1 segundo após receber os sinais de indução. Assim, pode mostrar se o detector e a alimentação estão normais;
Configuração de tempo adicionada continuamente: Quando recebe os segundos sinais de indução após o primeiro, deve calcular o tempo mais uma vez com base no restante da primeira configuração de tempo;
Ajuste de configuração de tempo: A configuração de tempo de trabalho pode ser ajustada de acordo com o desejo do cliente, o tempo mínimo é 8seg±3seg, o máximo é 7min±2min;
Função de travamento: durante o trabalho, o sensor manterá a iluminação da carga quando a energia for desligada por 2 segundos e depois ligada. E desligue a energia por 4 segundos e depois ligue, o sensor retomará a automação.
INSTALAÇÃO (COMO O DIAGRAMA 1)
Δ Desligue a energia;
Δ Aperte o parafuso na tampa da base, puxe o orifício da fiação, conecte a alimentação e o fio de carga na tampa da base;
Δ Fixe a base-tampa com o parafuso de dilatabilidade na posição de instalação selecionada;
Δ Conecte o fio de alimentação e carga na coluna da linha de conexão no sensor de acordo com o diagrama de indicação;
Δ Fixe o sensor na tampa-base, aperte o parafuso e eletrifique-o para testar;
|
TESTE ●Gire o botão de controle da luz ao máximo no sentido anti-horário (LUX); gire o botão do tempo para o mínimo no sentido horário. ●Ligue a alimentação, a carga controlada não deverá funcionar e a lâmpada indicadora piscará 1 vez a cada 4 segundos; a carga funcionará dentro de 5~10 segundos e a lâmpada indicadora piscará 2 vezes a cada 1 segundo. Se houver sem sinais de indução, a carga deve parar de funcionar dentro de 5 ~ 30 segundos, a lâmpada indicadora deve continuar piscando 1 vez a cada 4 segundos; ●Depois que o primeiro estiver fora, faça sentido novamente após 5-10 segundos, a carga deve funcionar e a lâmpada indicadora pisca 2 vezes a cada 1 segundo, a carga para de funcionar dentro de 5-15 segundos; ●Gire o botão LUX para o mínimo no sentido anti-horário. Se você testá-lo na luz ambiente com mais de 3LUX, a carga do sensor não deverá funcionar após a carga parar de funcionar; se você cobrir a janela do detector com opaco objetos (toalha etc), a carga deve funcionar. Sob nenhuma condição de sinais de indução, é normal que a carga pare de funcionar dentro de 5-15 segundos. ●Atenção: a segunda indução deve ocorrer 5 segundos depois da primeira indução e a carga parar de funcionar, mas quando a carga não para de funcionar, não há necessidade de intervalo para detecção contínua. |
 |
OBSERVAÇÃO
Eletricista ou pessoa experiente pode instalá-lo;
Os objetos de agitação não podem ser considerados como a base da instalação;
Não há obstáculos ou objetos agitados afetando a detecção na frente da janela de detecção;
Evite instalá-lo próximo de zonas de alteração de temperatura, por exemplo: Ar condicionado, aquecimento central etc;
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.
ALGUNS PROBLEMAS E FORMA RESOLVIDA
1. A carga não funciona:
a. Verifique a potência e a carga;
b. Se a lâmpada indicadora piscar 1 vez a cada 4 segundos;
c. Se a carga estiver boa;
d. Se a lâmpada indicadora piscar rapidamente após a detecção;
e. Verifique se a luz de trabalho definida corresponde à luz ambiente.
2. A sensibilidade é fraca:
a. Verifique se há algum obstáculo na frente da janela de detecção que afete a recepção dos sinais;
b. Verifique a temperatura ambiente;
c. Verifique se a fonte do sinal está nos campos de detecção;
d. Verifique a altura de instalação;
e. Se a orientação do movimento estiver correta.
3. O sensor não pode desligar a carga automaticamente:
a. Se houver sinal contínuo no campo de detecção;
b. Se a configuração de tempo estiver definida para o mais longo;
c. Se a potência corresponde à instrução exigida;
d. Se a temperatura mudar perto do sensor, (ar condicionado, aquecimento central etc);
e. Verifique se está em condições de travamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
