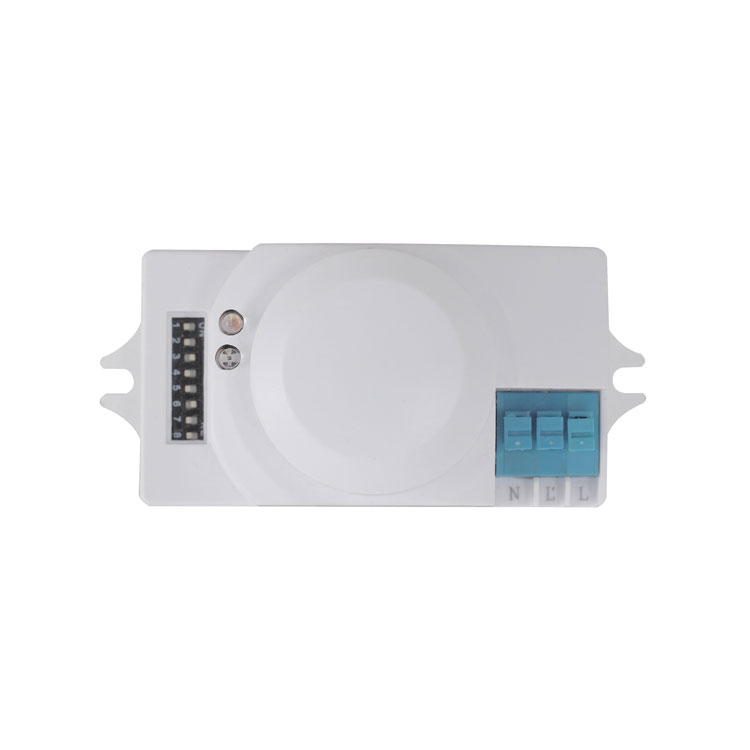

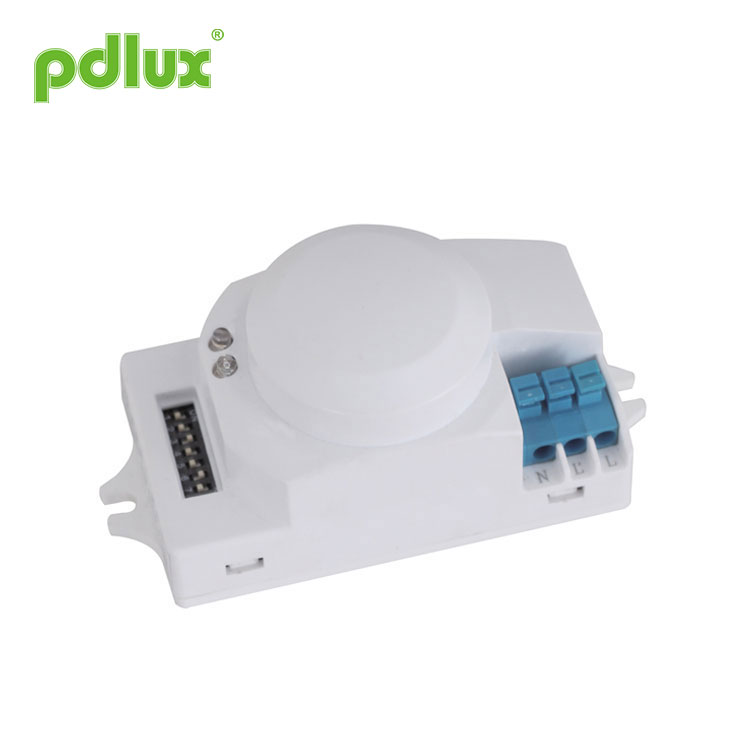

Interruptor de luz com sensor de micro-ondas de 360 graus
O interruptor de luz do sensor de micro-ondas de 360 graus pode ser instalado dentro de um produto feito de vidro e plástico porque esses materiais têm pouco efeito no micro-ondas. Conecte o produto conforme mostrado abaixo; você pode mudar uma luz comum para uma luz automática.
Modelo:PD-MV1006
Enviar consulta
Interruptor de luz com sensor de micro-ondas de 360 graus
ESPECIFICAÇÕES
|
Fonte de alimentação: 100-130V/CA 220-240V/CA Frequência de energia: 50/60Hz Potência de transmissão: <0,2mW Carga nominal: 1200W/5A, Máx.,tungstênio(cosφ=1)(220-240V/AC) 300 W / 2,5 A, máx., fluorescente (cosφ = 0,5) (220-240 V / CA) 600W/5A, Máx.,tungstênio(cosφ=1)(100-130V/AC) 150 W/2,5 A, máx., fluorescente (cosφ = 0,5) (100-130 V/AC) |
Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM Ângulo de detecção: 360° Faixa de detecção: 2m/5m/10m(raio.)(ajustável) Configuração de tempo: 15min±2min/30min±3min (ajustável) 12seg±3seg/3min±1min/ Controle de luz: 10LUX/100LUX/500LUX/2000LUX (ajustável) Local de instalação: dentro de casa, montagem no teto Temperatura de trabalho: -15°C~+70°C Consumo de energia: aprox.0,5W |
|
OBSERVAÇÃO:a saída de alta frequência deste sensor é <0,2mW - isso é apenas 5.000 da potência de transmissão de um telefone celular ou da saída de um forno de micro-ondas. |
 |
UTILIZANDO CAMPO E INTRODUÇÃO
PD-MV1006 é um sensor de objeto em movimento que pode detectar alcance de 360 ° e sua frequência de trabalho é de 5,8 G. A vantagem deste produto é o estado de trabalho estável (temperatura de trabalho estável: -15 ° C ~ + 70 ° C), PD- O MV1006 adota um sensor de micro-ondas (saída de alta frequência <0,2mW), para que seja seguro e tenha melhor desempenho que o sensor infravermelho.
Pode ser instalado dentro de produtos feitos de vidro e plástico, pois esses materiais têm pouco efeito no micro-ondas. Conecte o produto conforme mostrado abaixo; você pode mudar uma luz comum para uma luz automática.
Este produto pode ser utilizado em mais campos do que os exemplos acima.
Você também pode instalar um PD-MV1006 diretamente no teto para controlar um corredor. Não há problema.
Este produto estará esperando fielmente por você. Ele acenderá a luz automaticamente quando você passar e desligará a luz automaticamente quando você sair. Você pode definir o tempo de atraso de fechamento para atender às suas necessidades. Por exemplo, você pode ajustar o controlador deslizante TIME para selecionar o tempo de atraso de 12 segundos a 30 minutos quando achar que voltará em 30 minutos. O controlador deslizante TIME é o seguinte (mantenha-se afastado da zona de detecção após ajustar o tempo de teste ou o tempo de detecção será impreciso quando qualquer objeto em movimento for detectado novamente pelo produto).
CONFIGURAÇÃO DE PARÂMETRO
Mostrado como gráfico abaixo: Ao definir S1, S2 para definir a faixa de detecção de produtos, definir S3, S4, S5 para definir o tempo de atraso dos produtos, definir S6, S7, S8 para definir o controle de luz dos produtos .
Configuração do intervalo de detecção (sensibilidade)
Faixa de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, puxe o interruptor para a posição LIGADO como "1", puxe o interruptor para a posição DESLIGADO posição como "0", a localização da chave e a faixa de detecção da tabela correspondente são as seguintes:
OBSERVAÇÃO:a distância de detecção acima é obtida no caso de uma pessoa que tenha entre 1,6m e 1,7m de altura e figura média e se mova a uma velocidade de 1,0 a 1,5m/seg. se a estatura, figura e velocidade de movimento da pessoa mudarem, a distância de detecção também mudará.
ATENÇÃO:
Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença da rede de energia de interferência regional, o pulso de interferência é incerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo durante o uso.
Sugestão: Instale e ajuste o sensível na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.
Configuração de tempo
A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aproximadamente 12 segundos e um máximo de 30 minutos. Qualquer movimento detectado antes deste tempo decorrido reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da zona de detecção e realização do walk test.
Puxe a chave para a posição ON como "1", puxe a chave para a posição OFF como "0", altere a localização e a faixa de detecção da tabela correspondente.
é o seguinte:
OBSERVAÇÃO:depois que a luz se apaga, leva aprox. 1 segundo antes de poder começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento depois de decorrido este período.
Configuração de controle de luz
O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux, puxe o interruptor para a posição ON como "1", puxe o interruptor para a posição OFF como "0", a localização do interruptor e a faixa de detecção da tabela correspondente são as seguintes:
1. Ser instalado no objeto oscilante causará mau funcionamento.
2. A cortina oscilante que é soprada pelo vento causará mau funcionamento, selecione o local de instalação adequado.
3. Ser instalado em local com tráfego intenso causará mau funcionamento.
4. Isso causará mau funcionamento quando houver faíscas produzidas por algum equipamento próximo.
SOLUÇÃO DE PROBLEMAS
| Falta | Causa da falha | Solução |
| A carga não funcionará |
configuração de controle de luz errada selecionada |
Ajustar configuração |
|
carga com defeito |
Alterar carga |
|
|
interruptor principal DESLIGADO |
Ligar |
|
|
A carga funciona sempre |
movimento contínuo na zona de detecção |
verifique a configuração da zona |
|
A carga funciona sem qualquer movimento identificável |
o sensor não está montado para detectar movimento de forma confiável |
montar com segurança o gabinete |
|
ocorreu movimento, mas não foi identificado pelo sensor (movimento atrás da parede, movimento de um pequeno objeto nas imediações da lâmpada, etc.) |
Verifique a configuração da zona |
|
|
A carga não funcionará apesar do movimento |
movimentos rápidos estão sendo suprimidos para minimizar o mau funcionamento ou a zona de detecção que você definiu é muito pequena |
Verifique a configuração da zona |
1. Ser instalado no objeto oscilante causará mau funcionamento.
2. A cortina oscilante que é soprada pelo vento causará mau funcionamento, selecione o local de instalação adequado.
3. Ser instalado em local com tráfego intenso causará mau funcionamento.
4. Isso causará mau funcionamento quando houver faíscas produzidas por algum equipamento próximo.
A distância de detecção pode ser multiplicada pela reflexão no campo eletromagnético de micro-ondas pelos materiais metálicos ou de vidro.
Assim, diminua a sensibilidade para atingir a distância de detecção apropriada. Nunca gire o botão SENS para o valor máximo para evitar detecção de erros. Além disso, o ambiente circundante levará a ações de erro, por ex. os automóveis que passam ou os objetos errantes provocados pelo vento. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz.
Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
Estamos empenhados em promover a qualidade e fiabilidade do produto, no entanto, todos os componentes eletrónicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
