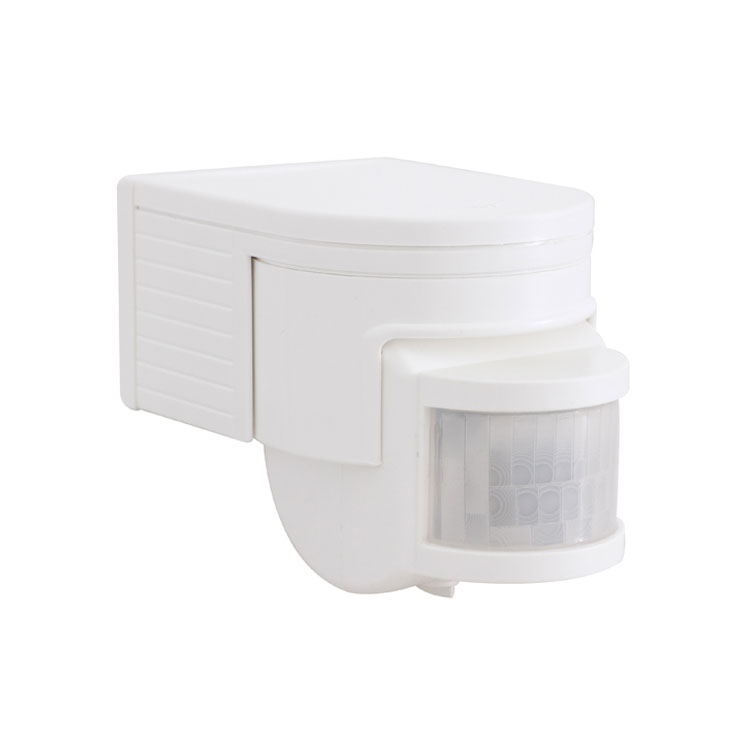

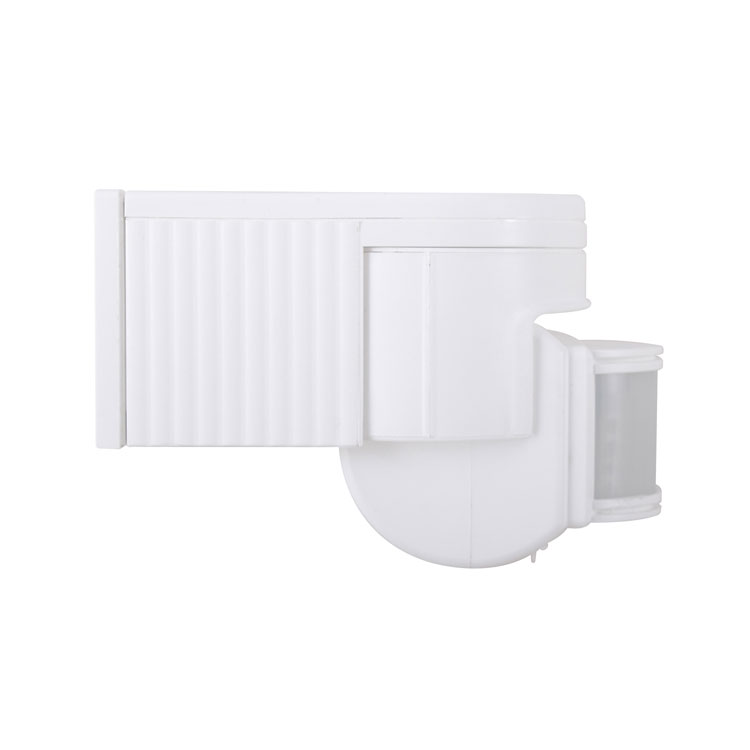

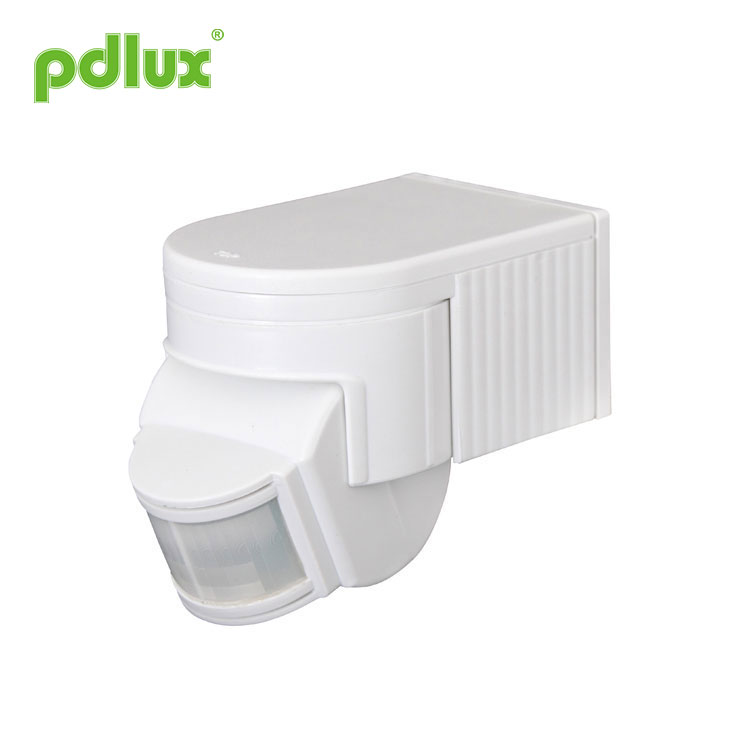

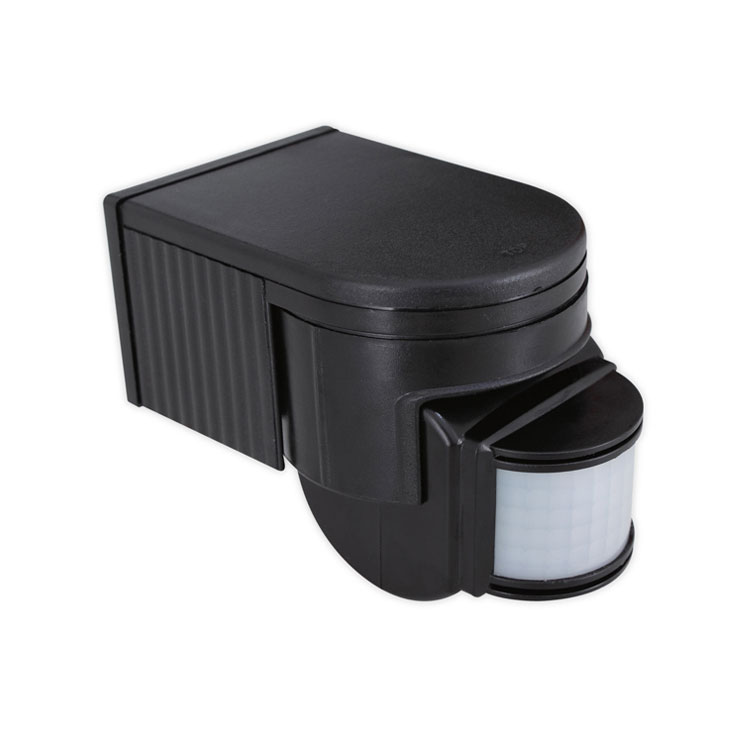

Sensor infravermelho de parede

Instrução do sensor de movimento infravermelho PD-PIR125-Z

Resumo

O Sensor infravermelho de parede é um produto de sensor inteligente piroelétrico infravermelho avançado controlado digitalmente. O sensor infravermelho de parede usa um sensor de alta resolução que tem quase o dobro da sensibilidade de um único sensor tradicional. Ele usa o MCU para calcular com precisão as informações da chave e controlar com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga seja ligada. No ponto zero da onda senoidal, o problema de corrente de inrush causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.

Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Este é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum 10A pode suportar apenas 3 vezes a corrente de pico e é provável que o relé se quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e baixa corrente de carga.

Para superar esse problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema da corrente de surto de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle de tecnologia de sensor de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo aumente em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto é o mesmo que escolher a tranquilidade e a segurança.

O sensor infravermelho de parede tem uma versão com fonte de alimentação chaveada e uma versão abaixador do capacitor. A versão com fonte de alimentação comutada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em standby de <0,5W. Em princípio, a versão redutora capacitiva pode ter apenas uma voltagem e o consumo de energia em espera é> 0,7W. Você deve considerar isso ao escolher um produto.

Especificações do sensor infravermelho de parede

Informação do sensor

Função
> Ajuste LUX:
LUX se refere à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja colocar o sensor na indução. Escolha o hábito que mais lhe convier.
Algumas das opções na solução 20LUX devem ser iluminadas. Alguns escolhem a iluminação ambiente 50LUX para ser indutiva, e alguns escolhem para ser indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.

> Ajuste de tempo:
O botão de ajuste de tempo é usado para ajustar o tempo depois que o sensor detecta a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.

Diagrama de conexão

L Brown N Azul L 'Red conecte l e n com alimentação; conecte L 'e n com carga.

Teste > Gire o botão LUX no sentido anti-horário até o máximo (SUN) e gire o botão TIME no sentido anti-horário até o mínimo; > Ligue a energia e entre no estado de funcionamento após 30 segundos; > Quando a carga é extinta pela primeira vez, será percebida novamente após 5 segundos, a carga deve funcionar, e a carga deve parar de funcionar em cerca de 10 segundos; Gire o botão LUX no sentido horário até o mínimo. Se o teste for realizado quando o valor de controle de luz for maior que 10 LUX, a carga indutiva não funcionará depois que a carga parar de funcionar. Se a janela de inspeção estiver coberta com um objeto opaco (toalha, etc.), a carga deve funcionar. Sob a condição do sinal de detecção, a carga irá parar de funcionar em cerca de 10 segundos.

Observação
> Eletricista ou humano experiente pode instalá-lo ¼ ›
> Os objetos de inquietação não podem ser considerados como a base da instalação ¼ ›
> Na frente da janela de detecção, não deve haver objetos que possam atrapalhar ou perturbar a detecção.
> Evite instalá-lo perto de zonas de alteração de temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc
> Para sua segurança, não abra a caixa se encontrar o engate após a instalação;
> Para evitar danos inesperados ao produto, adicione um dispositivo seguro de 6A ao instalar o sensor infravermelho, por exemplo: fusível, tubo seguro etc.

Algum problema e forma resolvida
1ã € A carga não funciona:
a: Verifique a potência e a carga;
b: Se a carga estiver boa;
c: Por favor, verifique se a luz de trabalho corresponde ao controle de luz.

2ã € A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção existe algum obstáculo que a efetue para receber os sinais;
b: Por favor, verifique a temperatura ambiente;
c: Verifique se a fonte dos sinais está nos campos de detecção;
d: Verifique a altura de instalação;
e: Se a orientação de movimento estiver correta.

3ã € O sensor não pode desligar automaticamente a carga:
a: Se houver sinais contínuos nos campos de detecção;
b: Se o atraso de tempo for definido para o mais longo;
c: Se a potência corresponder à instrução;
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.



â € ¢ Confirme com a instalaçà £ o profissional.
â € ¢ Corte a alimentaçà £ o antes das operações de instalaçà £ oe remoçà £ o.
â € ¢ Certifique-se de que desligou a energia por motivos de segurança.
â € ¢ O mau funcionamento ocasionou prejuízos, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
