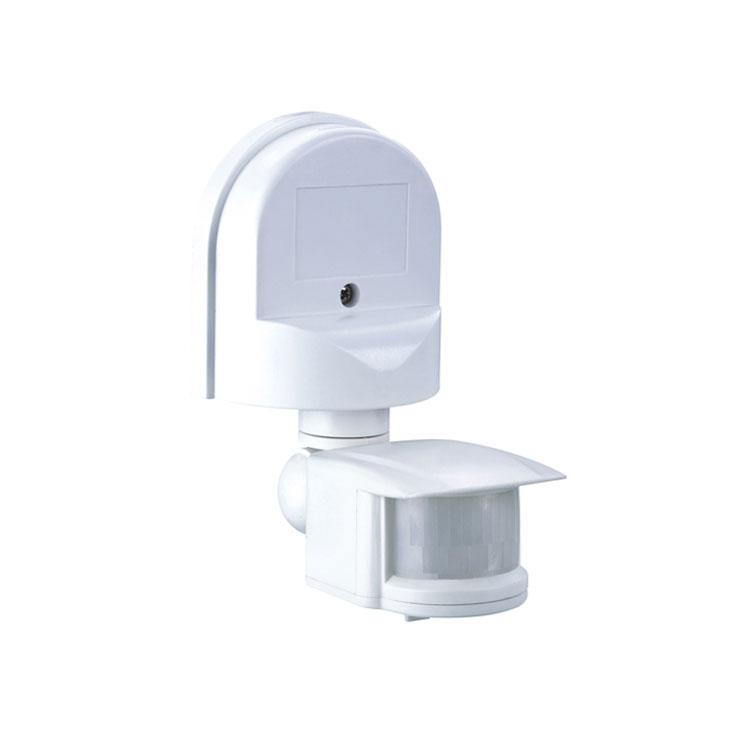

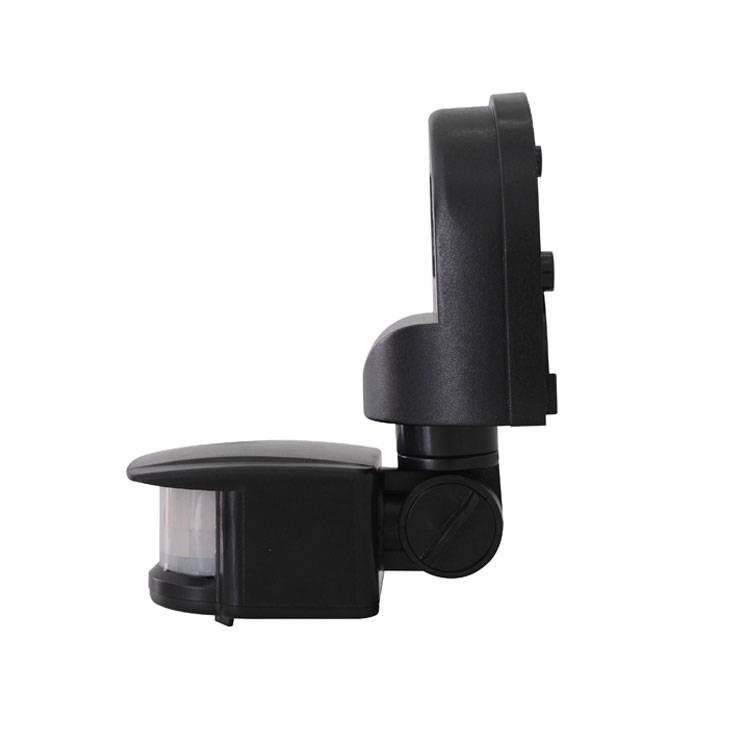

Interruptor detector de movimento de iluminação automática

Bem-vindo ao comprar o interruptor detector de movimento de iluminação automática de nós. Cada solicitação dos clientes é respondida em 24 horas.

Modelo:PD-PIR107-Z

Enviar consulta

Instrução do sensor de movimento infravermelho PD-PIR107-Z

Resumo
Este interruptor detector de movimento de iluminação automática é um produto avançado de sensor piroelétrico infravermelho controlado digitalmente. Ele usa o MCU para calcular com precisão as informações do interruptor e controla com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga está ativado. No ponto zero da onda senoidal, evita-se o problema de corrente de irrupção causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Isto é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum de 10A pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e corrente de carga pequena.

Para superar este problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo seja aumentado em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e segurança.

Este produto possui uma versão de fonte de alimentação chaveada e uma versão redutora de capacitor. A versão da fonte de alimentação chaveada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em espera de <0,5W. Em princípio, a versão redutora capacitiva só pode ter uma única tensão e o consumo de energia em espera é> 0,7 W. Você deve considerar isso ao escolher um produto.

Especificações

Fonte de alimentação: 220-240V/CA 50Hz/60Hz
100-130 V/CA 50 Hz/60 Hz
Todas as cargas: 1200W (220-240VAC)
800 W (100-130 VCA)
Alcance de detecção: 12m máx. (22℃) (ajustável)
Ângulo de detecção: 180°

Temperatura de trabalho: -10℃-+40℃
Umidade de trabalho: <93% UR
Configuração de tempo: 10seg-12min (ajustável)
Controle de luz: <10LUX-2000LUX (ajustável)
Velocidade de movimento de detecção: 0,6-1,5 m/s
Altura de instalação: 1,8m-2,5m

Função
Ajuste LUX:
LUX refere-se à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja que o sensor coloque na indução. Escolha o hábito que mais combina com você.
Algumas das opções da solução 20LUX devem ser destacadas. Alguns escolhem a iluminação ambiente 50LUX como iluminação indutiva, e alguns optam por iluminação indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.

Ajuste de tempo:
O botão de ajuste de tempo é usado para ajustar o tempo após o sensor detectar a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.

Recurso
Pode identificar dia e noite automaticamente, e o controle de luz para iniciar o trabalho pode ser ajustado, para que funcione automaticamente à noite e pare durante o dia.
A configuração do tempo pode ser ajustada variando de acordo com o local.
A configuração da hora pode ser ajustada de acordo com o local.
O tempo de luz pode ser adicionado automaticamente. Quando o ser humano se move nos campos de detecção sob a iluminação da lâmpada, ele pode calcular o tempo mais uma vez e atrasar o tempo de luz automaticamente após detectar o sinal a cada vez.

Informações do sensor

Instalação

1. Aperte o parafuso na caixa da linha de conexão e retire a tampa da caixa.
2. De acordo com a figura de conexão, conecte a alimentação e a carga ao sensor.
3.Fixe o sensor na posição selecionada conforme diagrama a seguir.
4. Cubra a tampa e aperte o parafuso.

Teste
1. Botão de ajuste de configuração de tempo (TEMPO): o usuário pode selecionar o atraso de tempo de acordo com seu desejo, normalmente ao instalar e medir, ajustar o botão de tempo ao mínimo pode tornar a instalação simples e conveniente.
Após a instalação você pode selecionar o tempo de iluminação entre 10seg e 12min. ao definir o tempo e confirmar o tempo de teste, faça a cabeça do sensor para baixo, para que na frente dele não haja sinal em movimento que torne o tempo definido inexato.

2. Botão de ajuste de luz (LUX): com o botão os usuários podem selecionar determinada luz ambiente (luz diurna) que o sensor induz automaticamente. Normalmente 10ux é o valor noturno e 100LUX~2000LUX deve ser o valor diurno.

3. Assim, ao definir o tempo para o primeiro, o usuário pode repetir para ajustar o botão LUX de acordo com seu desejo até que seja sua necessidade.

4. Botão de ajuste de sensibilidade SENS (botão de ajuste de distância de detecção): a distância de detecção mais longa do produto é de 12m, é a distância mais longa quando a temperatura ambiente é de 22°C. se a temperatura for muito alta, a distância de detecção diminuirá. A sensibilidade no inverno é muito alta e no verão é mais baixa. O usuário pode ajustar o botão SENS de acordo com a cobertura de uso para que a lâmpada do sensor induza automaticamente na distância necessária .

ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, por favor, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecte facilmente o movimento errado pelo vento soprar folhas e cortinas, pequenos animais e movimentos errados por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.

Atenção:ao testá-lo durante o dia, você deve ajustar o botão LUX para a posição, caso contrário o sensor não acenderá a lâmpada!

Atenções especiais
1. Evite instalar a unidade sobre um objeto oscilante, por exemplo, uma árvore, etc., pois a oscilação fará com que o sensor entre em indução; falsamente e acenda a lâmpada.
2. Evite instalar a unidade onde a luz solar esteja diretamente exposta.
3. Não instale a unidade onde chove muito. Porque a sensibilidade da indução diminuirá onde houver muita chuva.
4. Não coloque a unidade voltada para a via pública, pois a pessoa que se desloca na via pública e o gás em alta temperatura também provavelmente acendem a lâmpada.
5. A sensibilidade da unidade é muito alta ao movimento amplo do corpo humano, mas é muito baixa ao movimento frontal.
Portanto, ao instalá-lo, você deve selecionar uma posição em que um objeto em movimento possa se mover em largura com o sensor, para que o sensor funcione de maneira confiável.

Algum problema e maneira resolvida
1、A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Verifique se o conjunto de luzes de trabalho corresponde ao controle de luz.

2、A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada nas instruções;
e: Verifique se a orientação do movimento está correta.

3、O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde às instruções;
d: Verifique se a temperatura próxima ao sensor muda obviamente, como ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem prévio aviso!
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
