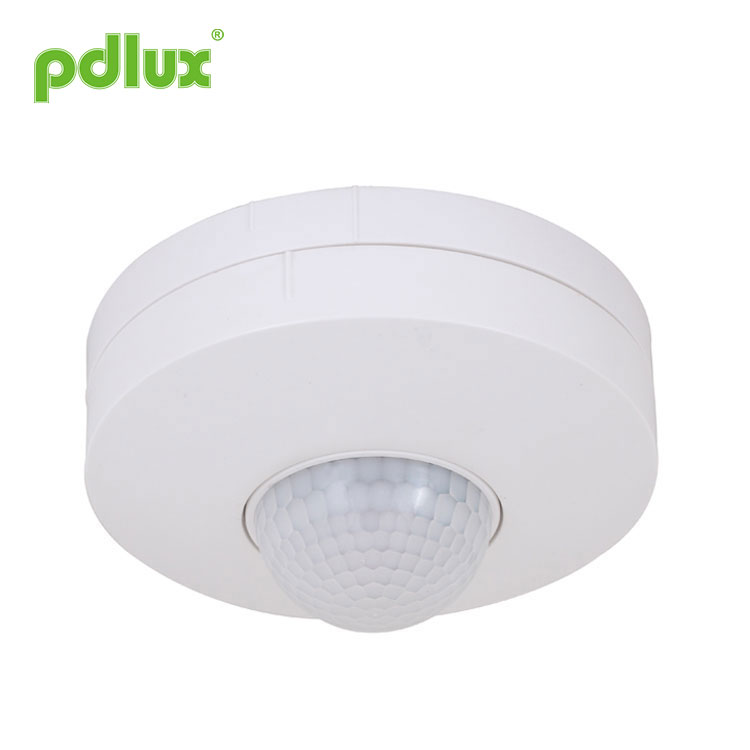

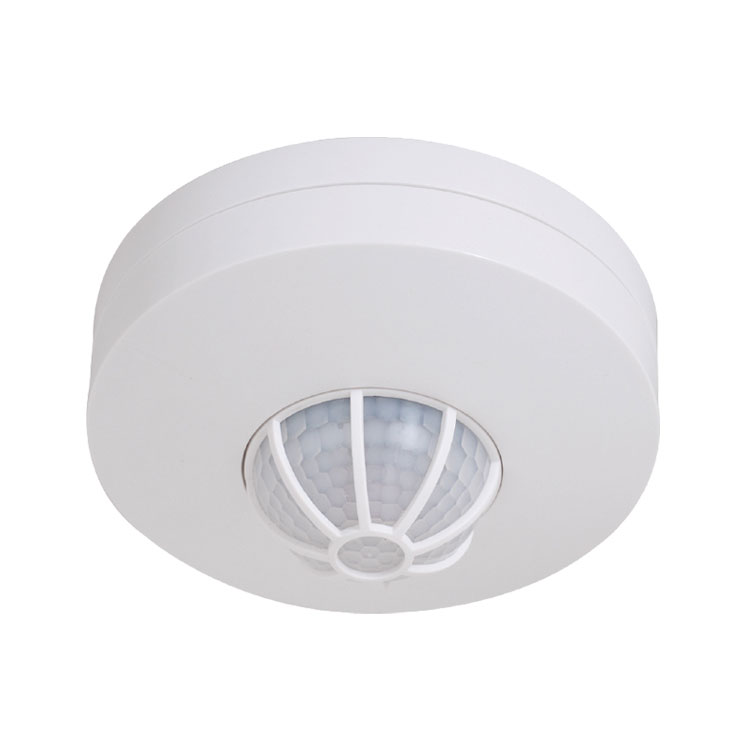

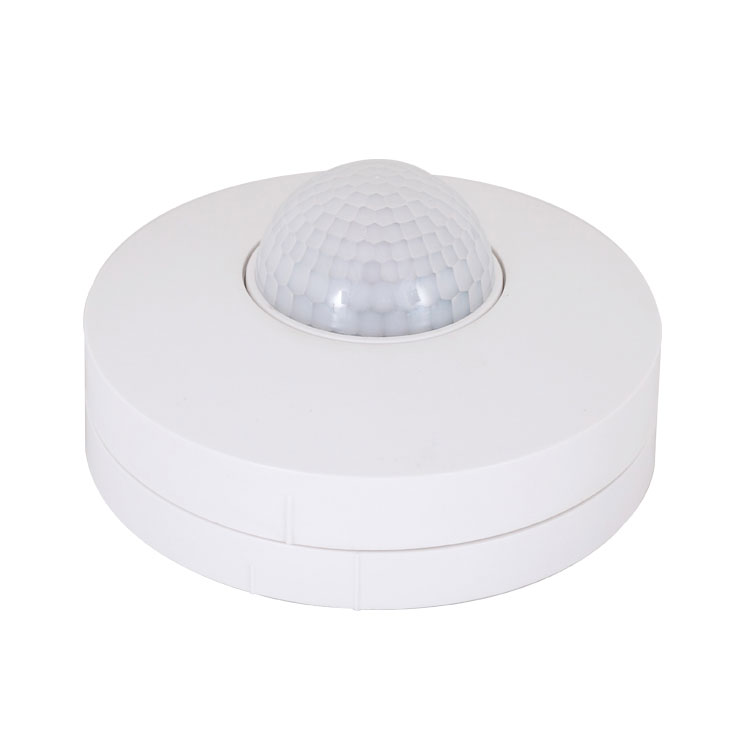

Sensor infravermelho de teto

Instrução do sensor infravermelho PD-PIR101-Z

Resumo do sensor infravermelho de teto

Este produto é um produto de sensor inteligente piroelétrico infravermelho avançado digitalmente controlado.lt usa o MCU para calcular com precisão as informações da chave e controlar com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga seja ligada. No ponto zero da onda senoidal, o problema de corrente de inrush causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.

Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Este é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum 10A pode suportar apenas 3 vezes a corrente de pico e é provável que o relé se quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e baixa corrente de carga.

A fim de superar este problema, o Sensor infravermelho de teto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema da corrente de surto de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto . O mais recente método de controle de tecnologia de sensor de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo aumente em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Sensor infravermelho de teto é o mesmo que escolher a paz de espírito e escolher a segurança.

Sensor infravermelho de teto tem uma versão com fonte de alimentação chaveada e uma versão abaixador do capacitor. A versão com fonte de alimentação comutada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em standby de <0,5W. Em princípio, a versão redutora capacitiva pode ter apenas uma voltagem e o consumo de energia em espera é> 0,7W. Você deve considerar isso ao escolher um produto.

Especificações do sensor infravermelho de teto

Função
> Ajuste LUX:
LUX se refere à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja colocar o sensor na indução. Escolha o hábito que mais lhe convier.
Algumas das opções na solução 20LUX devem ser iluminadas. Alguns escolhem a iluminação ambiente 50LUX para ser indutiva, e alguns escolhem para ser indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.

> Ajuste de tempo:
O botão de ajuste de tempo é usado para ajustar o tempo depois que o sensor detecta a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.

Informação do sensor

Configuração do botão
â ‘SENS: Ajuste a faixa de detecção. Gire no sentido horário para aumentá-lo e no sentido anti-horário para diminuí-lo. São 3m quando girar para o mínimo e 12m quando girar para o máx.
â'¡TIME: Ajuste a configuração de tempo de trabalho de carga. Gire no sentido horário para aumentá-lo e no sentido anti-horário para diminuí-lo. A configuração do tempo é de cerca de 12 minutos ao virar para o máximo, e a configuração do tempo é de cerca de 10 segundos ao virar para o mínimo.
â ‘¢ LUX: Ajuste a luz de trabalho. Gire no sentido horário para aumentá-lo e no sentido anti-horário para diminuí-lo. Quando girado para o mínimo, ele só funcionará abaixo do controle de luz cerca de 10LUX, quando girado para o máximo, ele pode funcionar qualquer controle de luz.

ATENÇÃO: Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, por favor, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta detecte facilmente o errado movimento pelo vento soprando folhas e cortinas, pequenos animais e o movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o.

Diagrama de conexão

Instrução de instalação (1) Antes de instalar, desligue a energia; (2) Gire a tampa superior no sentido anti-horário e retire-a, aperte os parafusos de fixação da tampa inferior; (3) Instale a tampa inferior na posição selecionada com o parafuso (gostei)) ï¼ › (4) De acordo com o diagrama de conexão, conecte o cabo de alimentação e carregue o cabo na coluna da linha de conexão no sensor; (5) Abotoe a tampa superior do sensor e gire-a no sentido horário (como & reg;), a instalação concluída.

Observação
> Deve ser instalado por eletricista ou homem experiente.
> Evite instalá-lo em objetos instáveis.
> Não deve haver obstáculo e objeto em movimento na frente da janela de detecção efetuando a detecção.
> Evite instalá-lo perto de zonas de alteração de temperatura do ar, como ar condicionado, aquecimento central, etc.
> Para sua segurança, não abra a tampa ao encontrar o engate após a instalação.
> Se houver diferença entre o produto e a instrução, consulte principalmente o produto.

Algum problema e forma resolvida
> A carga não funciona:
a. Verifique se a conexão de alimentação e carga está correta.
b. Verifique se a carga está boa.
c. Verifique se a lâmpada de exibição acelera sua velocidade após a detecção.
d. Verifique se a luz de trabalho corresponde ao controle da luz.

> A sensibilidade é fraca:
a. Verifique se há algum obstáculo na frente da janela de detecção para efetuar o recebimento dos sinais.
b. Verifique se a temperatura ambiente está muito alta.
c. Verifique se a fonte dos sinais está nos campos de detecção.
d. Verifique se a altura de instalação corresponde à altura indicada na instrução.
e. Verifique se a orientação do movimento está correta.

> O sensor não pode desligar a carga automaticamente:
a. Verifique se há sinais contínuos nos campos de detecção.
b. Verifique se a configuração de tempo está definida para o mais longo.
c.Verifique se a potência corresponde à instrução.
d. Verifique se a mudança de temperatura obviamente se aproxima do sensor, como ar condicionado ou aquecimento central, etc.



â € ¢ Confirme com a instalaçà £ o profissional.
â € ¢ Corte a alimentaçà £ o antes das operações de instalaçà £ oe remoçà £ o.
â € ¢ Certifique-se de que desligou a energia por motivos de segurança.
â € ¢ O mau funcionamento ocasionou prejuízos, o fabricante não assume qualquer responsabilidade.

Este manual é para a programação de conteúdo atual deste produto, há quaisquer alterações e modificações ao fabricante sem aviso prévio!
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
