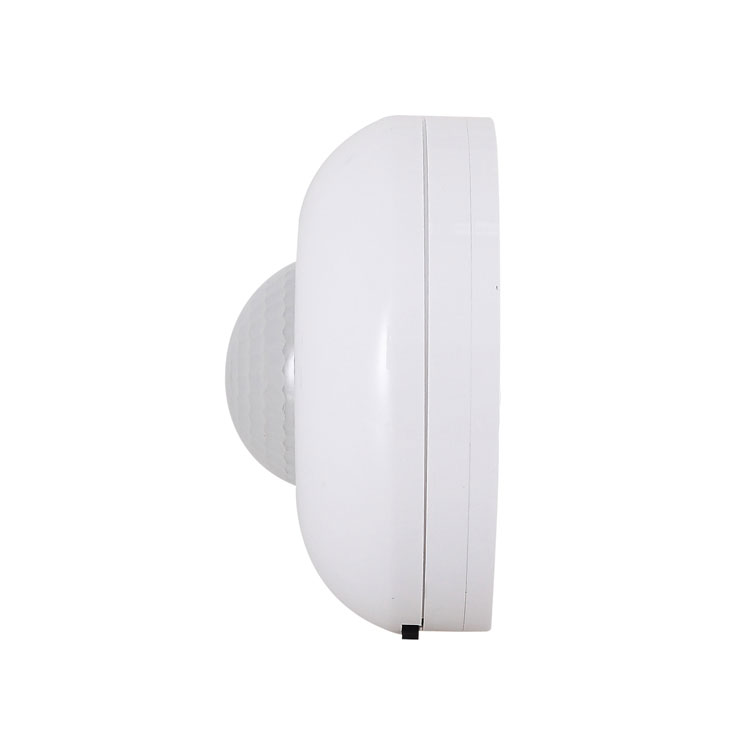

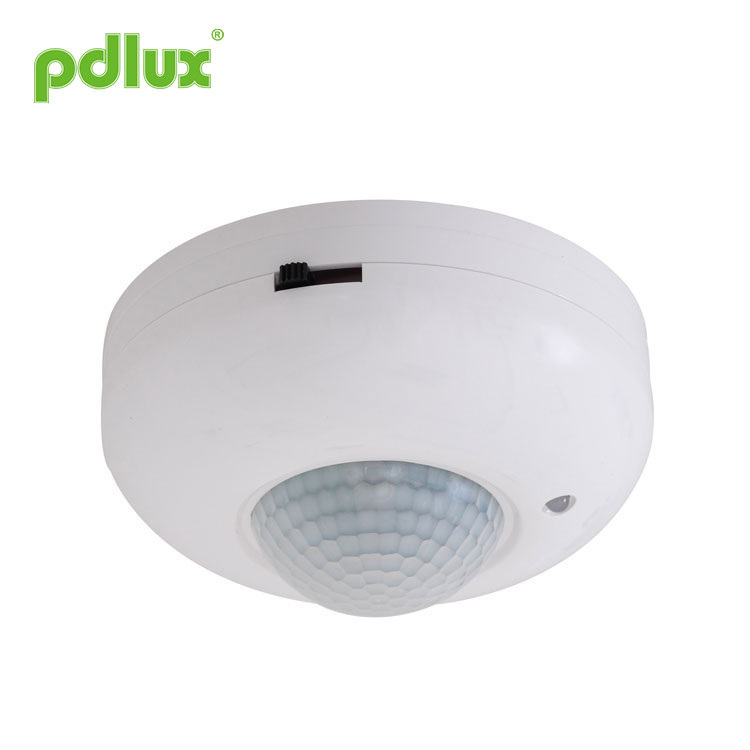

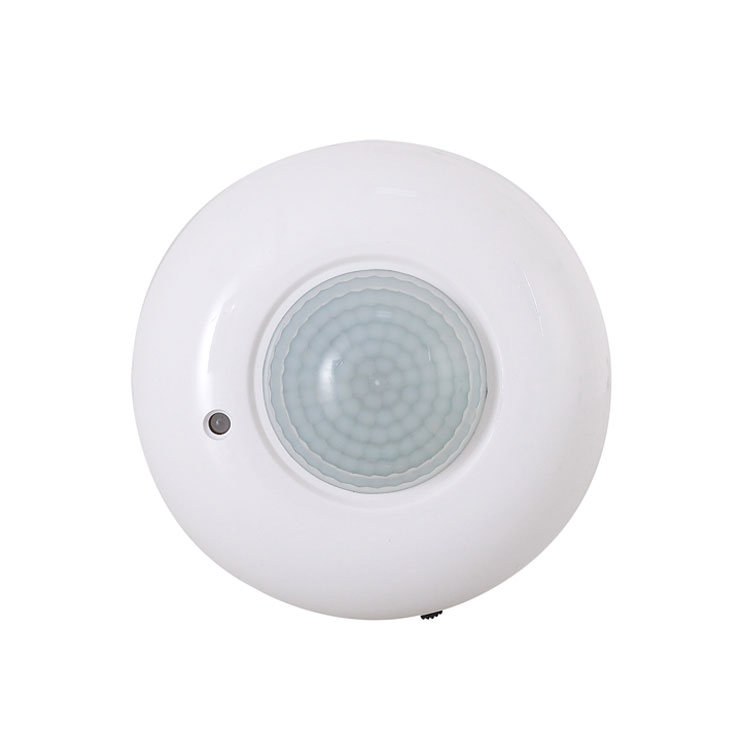

Sensor de movimento infravermelho para montagem no teto
A seguir, é apresentada uma introdução ao sensor de movimento infravermelho para montagem no teto. Espero ajudá-lo a entender melhor o sensor de movimento infravermelho para montagem no teto.
Modelo:PD-PIR120-Z
Enviar consulta
Este sensor de movimento infravermelho para montagem no teto é um produto avançado de sensor piroelétrico infravermelho controlado digitalmente. Este produto usa um sensor de alta resolução que tem quase o dobro da sensibilidade de um único sensor tradicional. controla o relé para ser ligado no ponto zero da onda senoidal, para que cada carga seja ligada. No ponto zero da onda senoidal, evita-se o problema de corrente de irrupção causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.
Devido à diversificação das cargas elétricas atuais, principalmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com capacitâncias diferentes. Isto é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum de 10A pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e corrente de carga pequena.
Para superar este problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo seja aumentado em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e segurança.
Este produto possui uma versão de fonte de alimentação chaveada e uma versão redutora de capacitor. A versão da fonte de alimentação chaveada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em espera de <0,5W. Em princípio, a versão redutora capacitiva só pode ter uma única tensão e o consumo de energia em espera é> 0,7 W. Você deve considerar isso ao escolher um produto.
Especificações
|
Fonte de alimentação: 220-240 VCA 50 Hz/60 Hz 100-130 VCA 50 Hz/60 Hz Todas as cargas: 1200W máx. (220-240 VCA) 800 W máx. (100-130 VCA) Configuração de tempo: Min: 5seg Máx.: 6min±5s (ajustável) Controle de luz: <10LUX (ajustável) |
Faixa de detecção: 6m máx. (raios) (22°C) Ângulo de detecção: 360°(vista superior) Temperatura de trabalho: -10°C~+40°C Umidade de trabalho: <93% UR Altura de instalação: 2,5 m ~ 4,5 m Velocidade de detecção: 0,6 ~ 1,5 m/s |
Função
Pode identificar dia e noite automaticamente: O controle de luz pode ser ajustado livremente de acordo com o desejo do consumidor quando funciona. Pode funcionar durante o dia e à noite quando você coloca o interruptor na posição "TESTE". Ele pode funcionar apenas com controle de luz inferior a 10LUX quando você o gira para a posição "2", "3", "4". Quanto ao padrão de ajuste, consulte o padrão de teste.
Indicação de energia e detecção: A lâmpada indicadora fica verde quando você liga a energia e fica vermelha quando o sensor recebe os sinais de indução. Portanto, pode mostrar se a potência e a detecção estão normais.
A configuração da hora é ajustável: a configuração da hora pode ser definida livremente de acordo com o desejo do consumidor. Gire o interruptor no sentido horário. A posição “1” (o tempo mínimo) é de cerca de 5 segundos. A posição "2" é cerca de 30 segundos, a posição "3" é 2min±5seg, a posição "4" é 6min±5seg.
Informações do sensor
Instalação (veja a figura a seguir)
Desligue a energia.
Gire o suporte inferior no sentido horário e retire-o. O fio de alimentação atravessa o orifício no meio do suporte inferior.
O suporte inferior é fixado na posição selecionada com parafuso inflado.
Conecte a alimentação e a carga na coluna de fios de conexão do sensor de acordo com o diagrama de fios de conexão.
O sensor apontou para a boca do suporte inferior e girou no sentido anti-horário.
Gire a chave para a posição "1".
Quando a energia é ligada, a luz indicadora fica vermelha e pisca por 30 segundos, depois entra no estado de funcionamento e o indicador fica verde.
Quando a carga for extinta pela primeira vez, faça sentido novamente após 5 segundos, a carga deve funcionar e a lâmpada indicadora fica vermelha. A carga deve parar de funcionar dentro de 5 segundos.
Gire a chave para a posição "2". A carga do indutor não deve funcionar com luz ambiente superior a 10lux. Se você cobrir a janela de detecção com objetos opacos (toalha elc), a carga deverá funcionar. Sob a condição de nenhum sinal do indutor, a carga deve parar de funcionar dentro de 25 ~ 35 segundos.
|
Observação Eletricista ou pessoa experiente pode instalá-lo. Os objetos de agitação não podem ser considerados a base da instalação. Na frente da janela de detecção não há objetos que impeçam ou desestabilizem a detecção. Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc. Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação. Se houver alguma diferença entre as instruções e a função do produto, dê prioridade ao produto e desculpe não informá-lo adicionalmente. |
 |
Algum problema e maneira resolvida
A carga não funciona:
a: Verifique a potência e a carga;
b: Se a carga estiver boa;
c: Se a lâmpada indicadora estiver verde;
d: Verifique se a luz de trabalho corresponde ao controle de luz.
A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção existe impedimento desse efeito para receber os sinais;
b: Verifique a temperatura ambiente;
c: Verifique se a fonte dos sinais está no campo de detecção;
d: Verifique a altura de instalação;
e: Se a orientação do movimento estiver correta.
O sensor não pode desligar automaticamente a carga:
a: Se houver sinais contínuos nos campos de detecção;
b: Se a configuração do tempo estiver definida para o mais longo;
c: Se a potência corresponder à instrução;
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos segurança
cota para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
