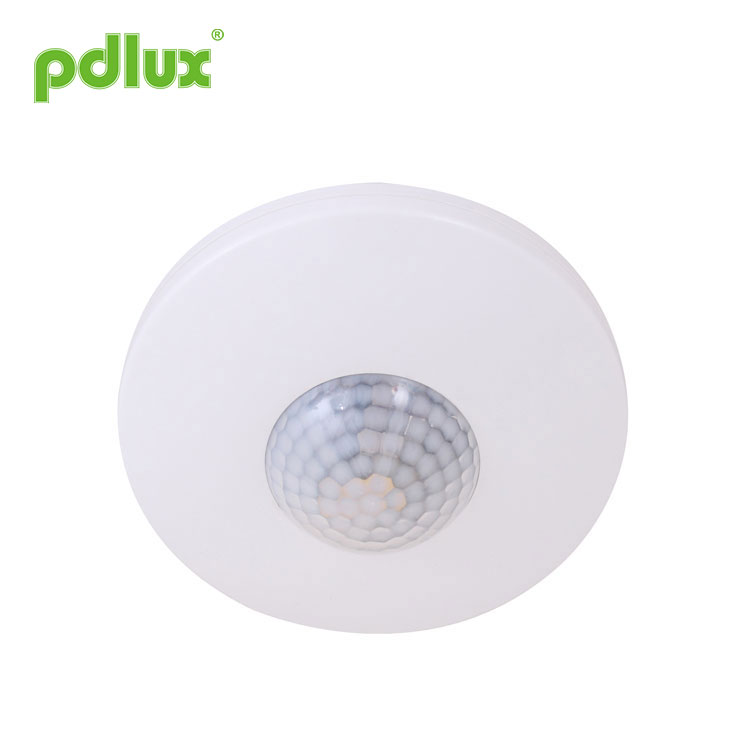

Sensor de montagem no teto
A seguir, é apresentada uma introdução ao sensor de montagem em teto. Espero ajudá-lo a entender melhor o sensor de montagem em teto.
Modelo:PD-PIR150D
Enviar consulta
Resumo
Reúne automatismo, segurança cómoda, poupança de energia e funções práticas. Um detector interno compõe um campo de detecção de amplo alcance, utiliza a energia infravermelha do ser humano como fonte de sinal de controle, pode iniciar a carga imediatamente quando alguém entra no campo de detecção. Ele pode identificar dia e noite automaticamente. É fácil de instalar e amplamente utilizado. Este é o sensor PIR mais avançado até agora, que é fino e digital. Ele adota o sensor infravermelho piroelétrico inteligente digital para tornar o desempenho do circuito mais estável, a operação com menos erros, a sensibilidade mais alta, a taxa de falhas mais baixa, o consumo de energia em espera mais fraco e a resolução para sinais mais fortes.
Especificações
|
Fonte de alimentação: 220-240 VCA, 50 Hz Carga nominal: 800W máx.tungstênio 150W máx. fluorescente e LED Configuração de tempo: 8±2seg~8±2min(ajustável) Controle de luz: <10LUX ~ 2000LUX (ajustável) Ângulo de detecção: 360o (instalação no teto) Sentir velocidade de movimento: 0,6 ~ 1,5 m/s |
Faixa de detecção: 1-5m (raios) (instalação no teto) (ajustável) 10m Máx. (instalação na parede)(ajustável) Altura de instalação: 2,5 ~ 3,5 m (instalação no teto) 1,7 ~ 2,5 m (instalação na parede) Temperatura de trabalho: -10°C~+40°C IP20 |
Informações do sensor
Função
Identifique dia e noite automaticamente. Pode ajustar a luz ambiente de acordo com seu desejo: ao girar para SOL (máx.), funcionará durante o dia e à noite. Quando girar para LUA (min), funcionará apenas em circunstâncias inferiores a 10LUX. Quanto ao ajuste, consulte a forma de teste.
A distância de detecção pode ser definida de acordo com a posição de instalação e o campo de detecção.
O atraso de tempo é adicionado continuamente: quando recebe o segundo sinal de indução após o primeiro indutor, ele computará o tempo mais uma vez no restante do primeiro atraso básico. (Definir tempo)
Ajuste de atraso de tempo: pode ser definido de acordo com sua preferência. O mínimo é 8±2seg; o máximo é 8±2min.
| (1) Configuração da faixa de detecção (sensibilidade) | |
|
Ajuste o alcance de detecção. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. É 1m quando gira para mini e é 5m quando gira para máximo. |
|
ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente! Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
|
|
| (2) Configuração de tempo | |
|
Ajuste a configuração do tempo de carga de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. A configuração do tempo é de cerca de 8 ± 2 minutos quando gira para o máximo, e a configuração do tempo é de cerca de 8 ± 2 segundos quando gira para o mínimo. |
|
OBSERVAÇÃO:Quando a luz estiver desligada automaticamente, levará 1 segundo antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
|
|
| (3)Configuração de controle de luz | |
|
Ajuste a luz de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo Ao virar para mini, ele só funcionará abaixo do controle de luz em torno de 10LUX, quando girar para o máximo, pode funcionar com qualquer controle de luz. |
Diagrama de fios de conexão
|

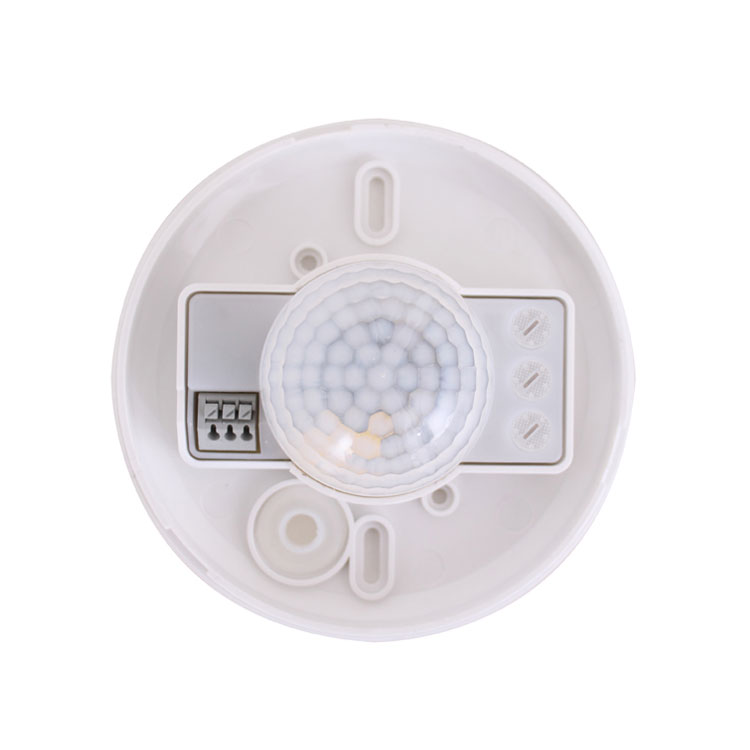

Instrução de instalação (1) Antes de instalar, desligue a energia; (2)Gire a tampa superior no sentido anti-horário e retire-a, aperte os parafusos que fixam a tampa inferior; (3)Instale a tampa inferior na posição selecionada com parafuso(como①); (4) De acordo com o diagrama do fio de conexão, conecte o fio de alimentação e o fio de carga na coluna da linha de conexão no sensor; (5) Pressione a tampa superior do sensor e gire-a no sentido horário (como ②), a instalação está concluída. |
 |
Teste
1. Gire o botão LUX no sentido horário até o máximo (SUN). Gire o botão do tempo no sentido anti-horário até o mínimo. Gire o botão do sensor no sentido horário até o máximo.
2. Energia conectada, a carga controlada começará a funcionar e parará de funcionar 8±2 segundos depois, quando não houver nenhum sinal contínuo detectado.
3. Uma vez detectada, a carga funciona e o indicador acende e para de funcionar 8 ± 2 segundos depois, quando não há sinal contínuo detectado. E se o sinal for detectado 4 segundos depois, a carga deve começar a funcionar e o indicador acender e parar de funcionar 8 ± 2 segundos depois, quando não for detectado nenhum sinal contínuo.
4. Gire o botão LUX no sentido anti-horário até o mínimo. Se for testado sob circunstâncias acima de 10LUX, a carga não deve funcionar após a carga de indução parar de funcionar; mas se você cobrir a janela de detecção com objetos opacos (toalha etc.), a carga funciona. Sob a condição de não haver sinais de indução, a carga deve parar de funcionar dentro de 8±2 segundos.
Observação
Deve ser instalado por eletricista ou pessoa experiente.
Evite instalá-lo em objetos agitados.
Não deve haver obstáculos e objetos em movimento na frente da janela de detecção, afetando a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, como ar condicionado, aquecimento central, etc.
Considerando sua segurança, não abra a tampa ao encontrar o engate após a instalação.
Se houver diferença entre o produto e as instruções, consulte principalmente o produto.
Algum problema e maneira resolvida
A carga não funciona:
a. Verifique se a conexão de alimentação e carga está correta.
b. Verifique se a carga está boa.
c. Verifique se a lâmpada de exibição acelera sua velocidade após a detecção.
d. Verifique se a luz de trabalho corresponde ao controle de luz.
A sensibilidade é fraca:
a. Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento dos sinais.
b. Verifique se a temperatura ambiente está muito alta.
c. Verifique se a fonte dos sinais está nos campos de detecção.
d. Verifique se a altura de instalação corresponde à altura indicada nas instruções.
e. Verifique se a orientação do movimento está correta.
O sensor não consegue desligar a carga automaticamente:
a. Verifique se há sinais contínuos nos campos de detecção.
b. Verifique se a configuração de tempo está definida para o mais longo.
c. Verifique se a potência corresponde à instrução.
d. Verifique se a mudança de temperatura está obviamente próxima do sensor, como ar condicionado ou aquecimento central, etc.
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
