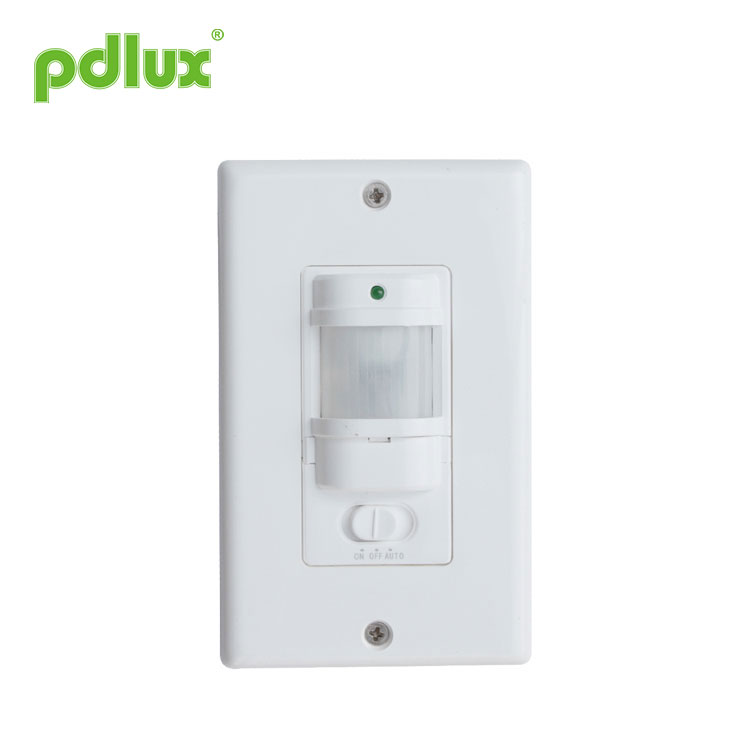

Sensor infravermelho digital
Bem-vindo ao comprar Sensor Infravermelho Digital de nós. Cada solicitação dos clientes é respondida em 24 horas.
Modelo:PD-PIR133C
Enviar consulta
Sensor infravermelho digital
INFORMAÇÃO DO PRODUTO
O produto é um novo interruptor de economia de energia. adota circuito integrado, bom detector de sensibilidade e SMT. Ele incorpora funções automáticas, convenientes, seguras, de economia de energia e práticas. A ampla faixa de detecção é composta pelo campo de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ele pode iniciar a carga controlada imediatamente quando se entra no campo de detecção. Ele pode identificar dia e noite automaticamente.
Seu alcance de uso é amplo. A sua instalação é muito cómoda. Possui as funções de indicação de energia e indicação de detecção.
ESPECIFICAÇÕES
INFORMAÇÕES DO SENSOR
FUNÇÃO
Campo de detecção: O campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito (ver diagrama I a seguir). Mas a orientação do movimento no campo de detecção tem grande relação com a sensibilidade.
Pode identificar dia e noite: foi definido antes da produção. Mas só pode funcionar no controle de luz inferior a 20LUX.
Indicação de energia e detecção: A lâmpada indicadora pode piscar uma vez a cada 4 segundos após ligar a energia. Ele pode piscar 2 vezes a cada 1 segundo após receber os sinais. Então mostra se a detecção e a potência estão normais.
A configuração de tempo é adicionada continuamente: Quando recebe os segundos sinais de indução após a primeira indução, ele computará o tempo mais uma vez no restante da primeira configuração de tempo básica.
Ajuste de configuração de horário: Pode ser definido de acordo com o desejo do consumidor. O tempo mínimo é 8seg±3seg. O máximo é 7min±2min.
A chave: A chave PD-PIR133C está “AUTO”、“OFF”、“ON”.
INSTALAÇÃO (veja o diagrama a seguir)
Desligue a energia.
A alimentação e o fio de carga são conectados ao sensor de acordo com o diagrama de fios de conexão.
Retire a face da placa. O sensor é fixado na posição selecionada.
Você pode ligar a energia e testá-la depois de cobrir a superfície da placa.
NOTAS
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Não há objetos que impeçam ou causem agitação afetando a detecção na frente da janela de detecção.
Evite instalá-lo perto de zonas de alteração de temperatura, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.
Se houver alguma diferença entre as instruções e a função do produto, dê prioridade ao produto e desculpe não informá-lo adicionalmente.
ALGUM PROBLEMA E MANEIRA RESOLVIDA
1. A carga não funciona:
a. verifique a potência e a carga.
b. Se a carga estiver boa.
c. Se a velocidade da lâmpada indicadora aumentar após a indução. verifique se o interruptor está na posição “automático” se a velocidade aumentar.
d. Verifique se a luz de trabalho corresponde ao controle de luz.
2. A sensibilidade é fraca:
a. Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b. Verifique a temperatura ambiente.
c. Verifique se a fonte do sinal está no campo de detecção.
d. Verifique a altura de instalação.
e. Se a orientação do movimento estiver correta.
3. O sensor não consegue desligar a carga automaticamente:
a. Se houver sinal contínuo do sensor no campo de detecção.
b. Se a configuração de tempo for definida para o mais longo.
c. Se a potência corresponder à instrução.
d. Se a temperatura mudar perto do sensor. (ar condicionado, aquecimento central, etc.)
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
Instrução do sensor infravermelho PD-PIR133C
INFORMAÇÃO DO PRODUTO
O produto é um novo interruptor de economia de energia. adota circuito integrado, bom detector de sensibilidade e SMT. Ele incorpora funções automáticas, convenientes, seguras, de economia de energia e práticas. A ampla faixa de detecção é composta pelo campo de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ele pode iniciar a carga controlada imediatamente quando se entra no campo de detecção. Ele pode identificar dia e noite automaticamente.
Seu alcance de uso é amplo. A sua instalação é muito cómoda. Possui as funções de indicação de energia e indicação de detecção.
ESPECIFICAÇÕES
|
Fonte de alimentação: 100-130V/CA 220-240V/CA 100-240V/CA Frequência de energia: 50/60Hz Carga nominal: 800W máx.tungstênio (100-130V/AC) Fluorescente máximo de 200 W (100-130 V/AC) 1200W máx.tungstênio (220-240V/AC) Fluorescente máximo de 300 W (220-240 V/AC) |
Controle de luz: <20LUX Configuração de tempo: Min:8seg±3seg Máx.:7min±2min (ajustável) Ângulo de detecção: 140° 180° Faixa de detecção: 9m máx. (22°C) Temperatura de trabalho: -10°C~+40°C Umidade de trabalho: <93% UR Altura de instalação: 1m ~ 1,6m Consumo de energia: 0,45 W (estático 0,1 W) Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s |
INFORMAÇÕES DO SENSOR
FUNÇÃO
Campo de detecção: O campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito (ver diagrama I a seguir). Mas a orientação do movimento no campo de detecção tem grande relação com a sensibilidade.
Pode identificar dia e noite: foi definido antes da produção. Mas só pode funcionar no controle de luz inferior a 20LUX.
Indicação de energia e detecção: A lâmpada indicadora pode piscar uma vez a cada 4 segundos após ligar a energia. Ele pode piscar 2 vezes a cada 1 segundo após receber os sinais. Então mostra se a detecção e a potência estão normais.
A configuração de tempo é adicionada continuamente: Quando recebe os segundos sinais de indução após a primeira indução, ele computará o tempo mais uma vez no restante da primeira configuração de tempo básica.
Ajuste de configuração de horário: Pode ser definido de acordo com o desejo do consumidor. O tempo mínimo é 8seg±3seg. O máximo é 7min±2min.
A chave: A chave PD-PIR133C está “AUTO”、“OFF”、“ON”.
INSTALAÇÃO (veja o diagrama a seguir)
Desligue a energia.
A alimentação e o fio de carga são conectados ao sensor de acordo com o diagrama de fios de conexão.
Retire a face da placa. O sensor é fixado na posição selecionada.
Você pode ligar a energia e testá-la depois de cobrir a superfície da placa.
|
TESTE Gire o botão do tempo no sentido anti-horário no mínimo depois de retirar a face da placa. Depois de ligar a energia, a carga controlada não funcionará e a lâmpada indicadora piscará uma vez a cada 4 segundos. A carga deve funcionar dentro de 10 segundos e a lâmpada indicadora pode piscar 2 vezes a cada 1 segundo se você cobrir a janela de detecção com objetos opacos (toalha, etc.). (A luz não pode projetar a janela de detecção). Sob condições sem sinais de indução, a carga deve parar de funcionar dentro de 5 a 30 segundos. Ao mesmo tempo, a lâmpada indicadora deve piscar uma vez a cada 4 segundos. Depois que o primeiro for lançado, leve de 5 a 10 segundos para cobrir a janela de detecção. A carga deve funcionar e a lâmpada indicadora piscar 2 vezes a cada 1 segundo. A carga irá parar de funcionar dentro de 5 a 15 segundos. A carga deve funcionar dentro de 5 a 10 segundos se você testá-la em luz ambiente inferior a 20LUX após ligar a energia. Após a carga parar de funcionar, a carga do sensor não deve funcionar (o sensor funciona continuamente se recebeu os sinais contínuos do indutor quando a carga está funcionando). Se você sentir isso novamente, a carga deverá funcionar. Sob condições sem sinais de indutor, é normal que a carga pare de funcionar dentro de 5 a 15 segundos. |
 |
NOTAS
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Não há objetos que impeçam ou causem agitação afetando a detecção na frente da janela de detecção.
Evite instalá-lo perto de zonas de alteração de temperatura, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.
Se houver alguma diferença entre as instruções e a função do produto, dê prioridade ao produto e desculpe não informá-lo adicionalmente.
ALGUM PROBLEMA E MANEIRA RESOLVIDA
1. A carga não funciona:
a. verifique a potência e a carga.
b. Se a carga estiver boa.
c. Se a velocidade da lâmpada indicadora aumentar após a indução. verifique se o interruptor está na posição “automático” se a velocidade aumentar.
d. Verifique se a luz de trabalho corresponde ao controle de luz.
2. A sensibilidade é fraca:
a. Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b. Verifique a temperatura ambiente.
c. Verifique se a fonte do sinal está no campo de detecção.
d. Verifique a altura de instalação.
e. Se a orientação do movimento estiver correta.
3. O sensor não consegue desligar a carga automaticamente:
a. Se houver sinal contínuo do sensor no campo de detecção.
b. Se a configuração de tempo for definida para o mais longo.
c. Se a potência corresponder à instrução.
d. Se a temperatura mudar perto do sensor. (ar condicionado, aquecimento central, etc.)
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
