Sensor Digital de Microondas

O sensor digital de micro-ondas é amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Possui diversas patentes técnicas e é a escolha perfeita para sua vida inteligente

Modelo:PD-MV1017MD-C

Enviar consulta

Sensor Digital de Microondas

Resumo

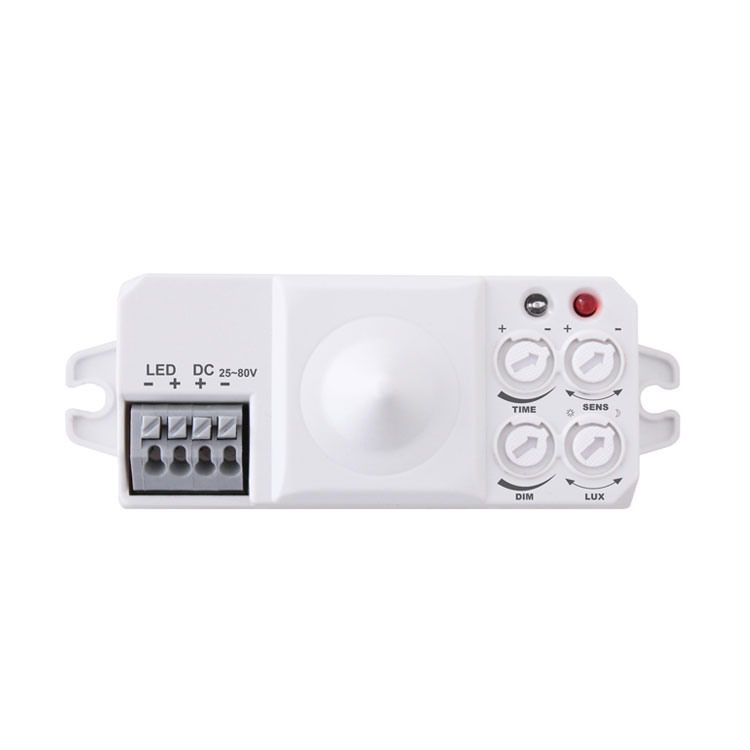

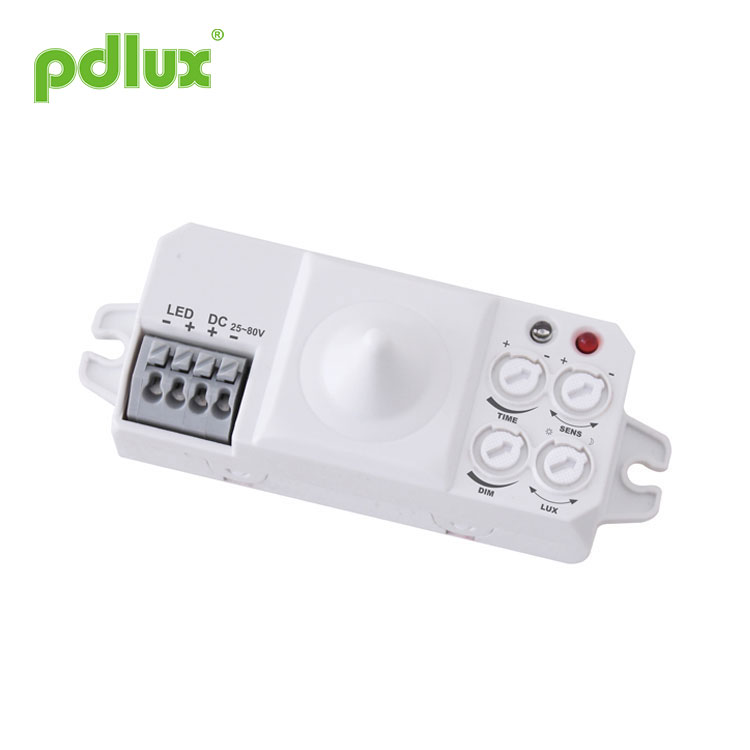

PD-MV1017MD-C é um sensor de micro-ondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. Aplica o princípio Doppler para emitir e receber sinais. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado dentro das iluminações com o abajur não metálico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Possui diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.

Características
1. Danos por não radiação: sua potência de transmissor é inferior a 0,3 mW, o que não causa danos ao corpo humano.
2. sensor regulável especializado em led: modo de escurecimento de início automático à noite sem sinal de movimento; saída automática quando a luz ambiente é superior a 100 lux.
3. Faixa regulável de porcentagem: 0% ~ 10%.

Especificações

Fonte de alimentação: CC 25-80V
Corrente de saída: <3A
Potência de transmissão: <0,3mW
Temperatura de trabalho: -15°C~+70°C
Nível de proteção: IP20, Classe 2
Local de instalação: dentro de casa, montagem no teto

Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM
Ângulo de detecção: 360°(montagem no teto)
Faixa de detecção: 1-8m (raios) (ajustável)
Configuração de tempo: 8seg-12min, (ajustável)
Controle de luz: 10-1000LUX, (ajustável)

Informações do sensor

Formulários
O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro da cortina não metálica. Por exemplo, a aplicação em iluminações LED, somente se fizer a conexão conforme mostrado abaixo você poderá alterar as iluminações LED comuns para aquelas com detecção automática.

Como fazer conexão:
LED “+” “-”: conecte ao painel de LED
DC “+” “-”: conecte à alimentação DC (DC 25 ~ 80V)
Requisitos de energia da unidade de LED: A faixa de tensão de saída está entre 25 ~ 80 V, fonte de alimentação constante com potência dentro de 100 W.

Perceber:Devido ao sensor estar conectado à saída de energia do driver e usar PWM para ajustar a luz, ele tem requisitos especiais de modo de fonte de alimentação do driver. Geralmente instalado com driver de LED de amostragem de corrente. Se a luz funcionou instável ou com baixo brilho, é devido ao driver do LED não corresponder ao sensor. Portanto o usuário deve escolher o driver com sensor adequado.
Se você descobriu que o brilho da luz está acendendo e diminuindo lentamente ou tem um fenômeno estroboscópico com baixo brilho durante o teste. Isso não é um problema do sensor, é devido à potência de acionamento não compatível com o sensor, substitua o driver para resolver a situação.

Modo de configuração um: potenciômetro
Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

Indicador LED:
(1) Quando você realiza qualquer ajuste nos potenciômetros, o indicador LED acende.
(2) Quando você realiza qualquer ajuste dos potenciômetros, 1 segundo após terminar o ajuste, o indicador LED pisca duas vezes e apaga, então o sistema memorizará e calculará automaticamente a função exata para o ajuste.

Prestar atenção!
Mantenha a velocidade lenta ao girar os potenciômetros, durante este processo ele calculará automaticamente a função exata após o ajuste. Caso contrário, você perderá a função perfeita para o ajuste.

(1)Configuração de tempo
	Quando o sinal de movimento é detectado, a lâmpada LED controlada liga automaticamente. E se não houver sinal durante o tempo de atraso (8s ~ 12min), ele será desligado automaticamente e deverá esperar 4 segundos antes da próxima detecção. E qualquer sinal de movimento detectado durante o tempo definido pelo cliente fará com que o sistema recalcule o tempo. Sugere-se que você escolha o tempo mínimo durante o teste para economizar energia e tempo.
(2) Configuração da faixa de detecção (sensibilidade)
	Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 2,5 m. Girar totalmente no sentido anti-horário é a distância mínima (aprox. 1m), totalmente no sentido horário é a distância máxima (aprox. 8m). Se a estatura, figura e velocidade de movimento da pessoa mudarem, a detecção também mudará, ou seja, a velocidade mais alta levará a uma distância de detecção mais curta
Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro de folhas e cortinas, pequenos animais ou interferência de energia rede e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
(3)Configuração de controle de luz
	Pode ser definido na faixa de 10~1000 LUX. Girar totalmente no sentido anti-horário é cerca de 10 lux, totalmente no sentido horário é cerca de 1000 lux. Deve-se girar totalmente no sentido horário durante o teste de caminhada diurna ou ajuste da faixa de detecção, neste caso a lâmpada LED controlada permanecerá acesa independentemente da luz ambiente.
(4) Porcentagem de iluminação regulável
	Pode ser definido na faixa de 0% ~ 10%. Quando a luz ambiente é inferior a 70 lux, o sistema inicia o modo de escurecimento. Se não for detectado nenhum sinal durante o tempo de atraso, entrará na iluminação percentual. Uma vez detectado o sinal, ele recupera para 100% de iluminação. Ele sairá automaticamente do modo de escurecimento quando a luz ambiente for superior a 100 lux. O modo de escurecimento funciona de forma digital e independente.

1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.

A falha e a solução

Falta	Causa da falha	Solução
A carga não funciona.	A iluminação luminosa está configurada incorretamente.	Ajuste a configuração da carga.
	A carga está quebrada.	Mude a carga.
	A energia está desligada.	Ligue a energia.
A carga funciona o tempo todo.	Existe um sinal contínuo na região de detecção.	Verifique as configurações da área de detecção.
A carga funciona quando não há sinal de movimento detectado.	A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis.	Reajuste o local de instalação.
	O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.)	Verifique as configurações da área de detecção.
A carga não funciona quando há sinal de movimento detectado.	A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena.	Verifique as configurações da área de detecção.

● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
