Sensor de movimento de microondas do radar doppler

O sensor de movimento de microondas do radar Doppler é amplamente aplicado na passagem, banheiro, elevador, casa ou outras áreas públicas para proteção de segurança ou economia de energia. Ele se aplica a várias patentes técnicas e é a escolha perfeita para sua vida inteligente.

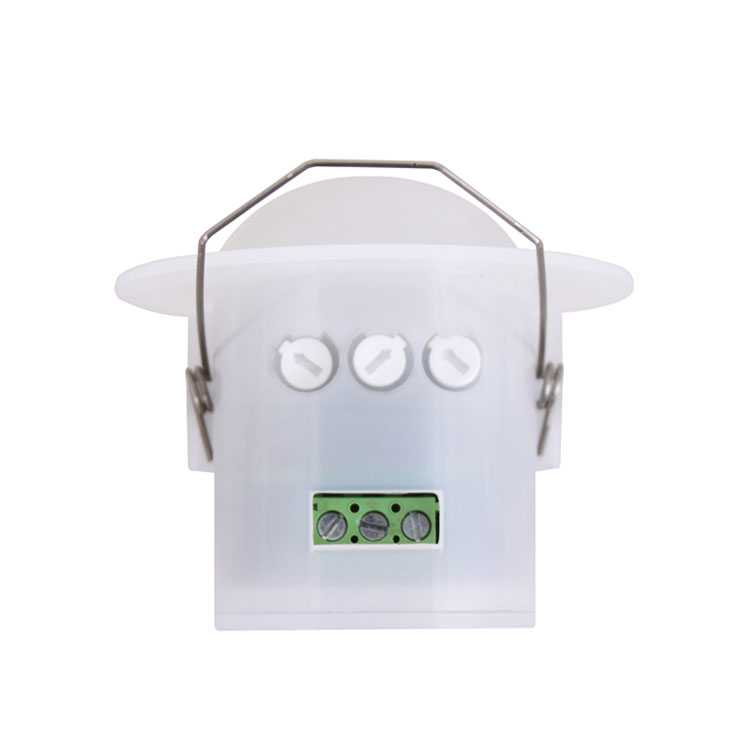

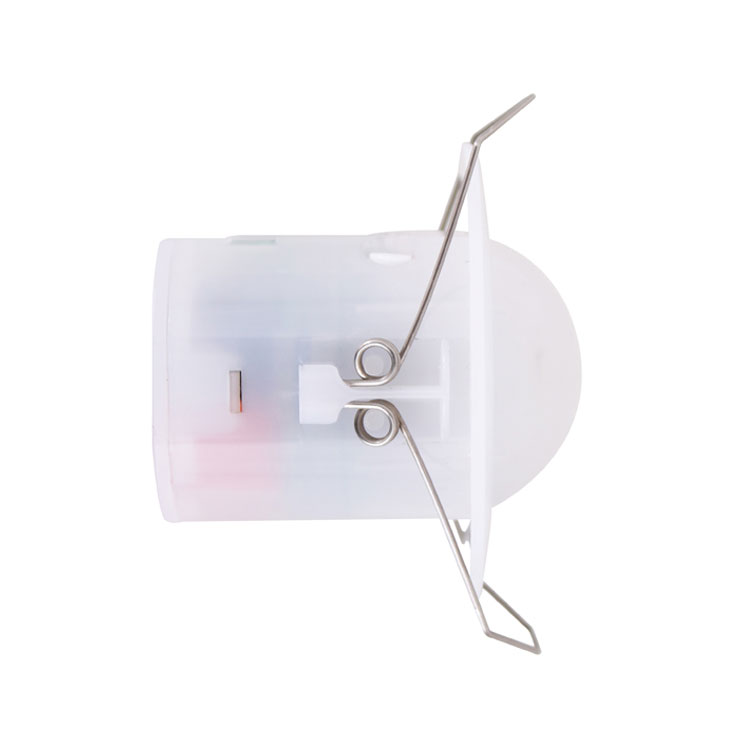

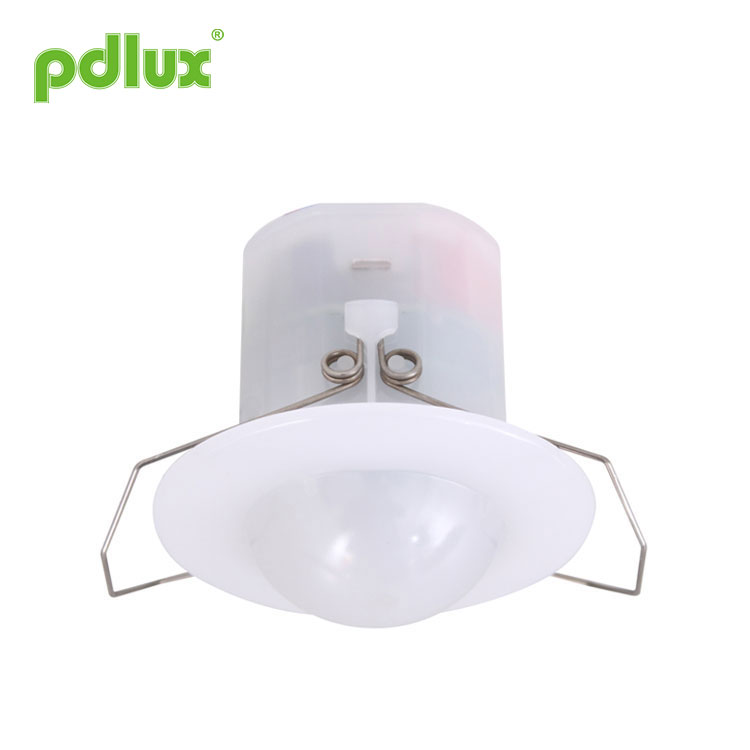

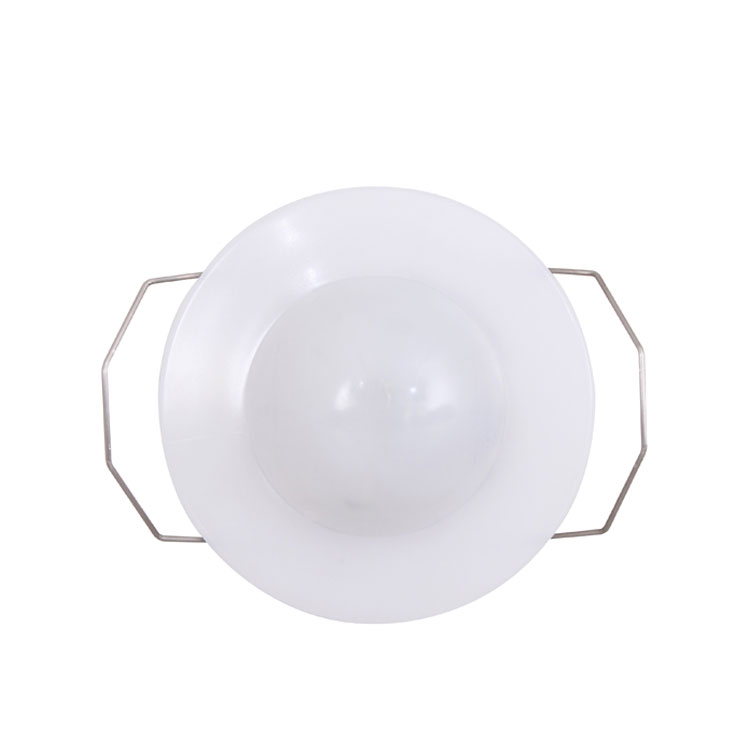

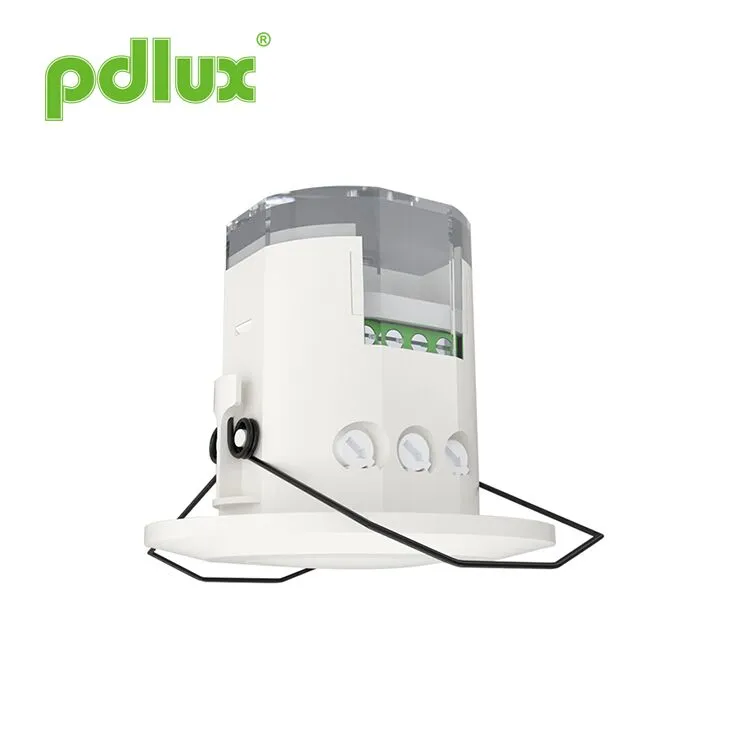

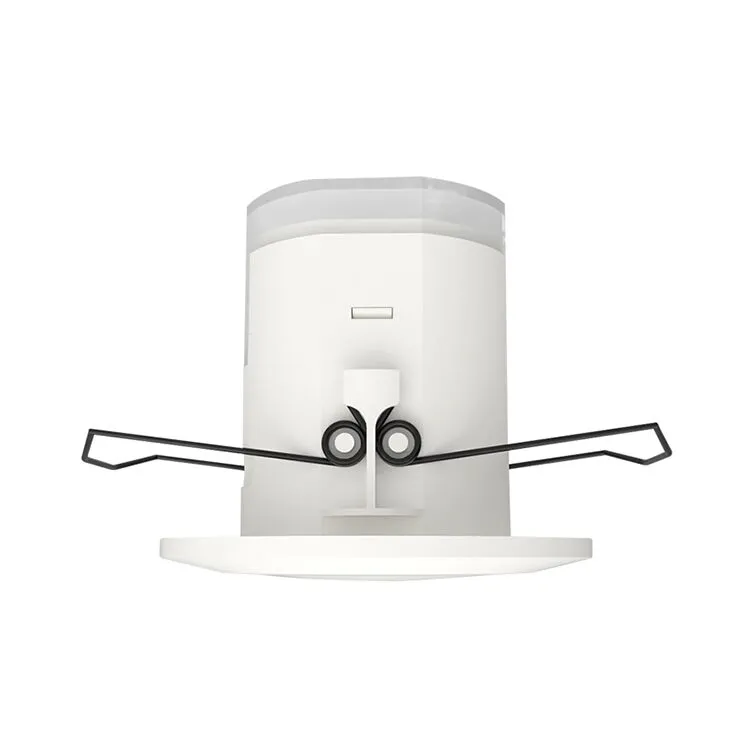

Modelo:PD-MV1018B

Enviar consulta

Sensor de movimento de microondas do radar doppler

Resumo
Este é um sensor de microondas digital de alta precisão cuja faixa de detecção é de 360 ° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio doppler que integra o emissor e o recebimento. Adota MCU (unidade de micro controle) que aumenta muito sua precisão e diminui sua taxa de falha. É delicado na aparência e compacto em estrutura. Pode ser conectado independentemente às cargas ou facilmente instalado dentro das ilumes com abajur feito de vidro ou plástico. É amplamente aplicado na passagem, banheiro, elevador, casa ou outras áreas públicas para proteção de segurança ou economia de energia. Ele se aplica a várias patentes técnicas e é a escolha perfeita para sua vida inteligente.

Características
1.Non-radiação danos: sua potência do transmissor é menor que 0,3MW, o que não causa danos ao corpo humano.
2. Desempenho confiável e estável: aplica a filtragem RC e a filtragem digital no processamento digital. Ele também usa a tecnologia Digital Zero Trigger, ou seja, no ponto zero, será conectado automaticamente ou disconneciado automático. Ele usa o relé Tyco de alta potência para controlar a saída, o que garante seu desempenho confiável. Ele adota chip de gerenciamento de energia para garantir seu desempenho estável no 100-240VAC.

Especificações

Fonte de energia: 100-240VAC
Frequência de potência: 50/60Hz
Carga nominal: 1100W Max.tungsten (220-240VAC)
550W Max.fluorescent & LED (220-240VAC)
550W Max.tungsten (100-130VAC)
275W Max.Fluorescent & LED (100-130VAC)
Poder de transmissão: <0,2MW
Temperatura de trabalho: -15 ° C ~+70 ° C.
Nível de proteção: IP20, classe II
Configuração do tempo: 8 segundos a 12min (ajustável)

Ângulo de detecção: 360 ° (instalação do teto),
180 ° (instalação de parede)
Faixa de detecção: 2-10m (Radii.) (Ajustável) 、
(Instalação do teto)
25m máx. (Radii.) (Ajustável)
(Instalação de parede)
OSTROL LUZ: 2-2000LUX (Ajustável)
Instalação SIT: dentro de casa, montagem de teto
Sistema HF: 5,8 GHz CW Electric Wave, Banda ISM

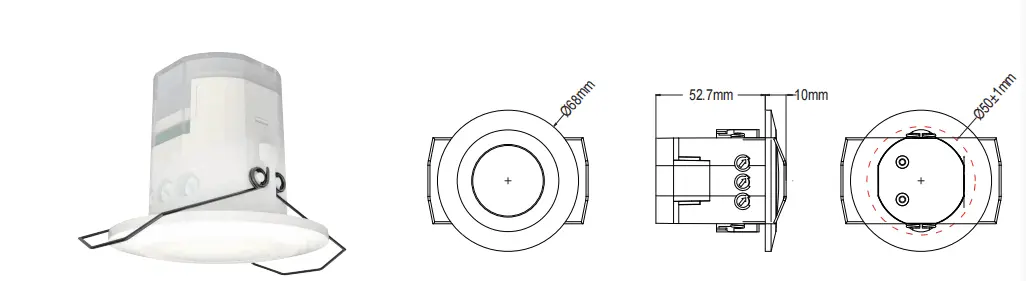

Informações do sensor

Aplicações
O microondas pode penetrar no vidro, plástico e madeira; portanto, o sensor de microondas pode ser instalado dentro da sombra feita de certa espessura de vidro, plástico ou madeira. Por exemplo, o aplicativo nas iluminação, somente se faz com que a conexão abaixo mostrasse você pode alterar as iluminação comum em iluminação de sensor automático.

Você pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem.
Lembrete amigável: Ao instalar duas ou mais microondas juntas, você deve manter 4 metros um do outro, caso contrário, a interferência entre eles levará à reação de erro.

Definir uma maneira um: potenciômetro

Configuração da faixa de detecção (sensibilidade)
	A faixa de detecção é o termo usado para escrever os raios da fundição de círculo aproximada no monte quando instalado na altura de 2,5 m. Para girar o botão totalmente anti-horário, é o alcance de ThemInimum, totalmente no sentido horário é o máximo.
Observação:A faixa de detecção acima é obtida no caso de uma pessoa que tem entre 1,6 m ~ 1,7m de altura com figura média e se move a uma velocidade de 1,0 ~ 1,5m/s. Se a estatura da pessoa, a figura e a velocidade de movimento mudar, o intervalo de detecção também mudará. Perceber:Ao usar este produto, ajuste a sensibilidade (faixa de detecção) a um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas de sopro, pequenos animais ou pela interferência de grade de energia e equipamentos elétricos. Todos os mencionados acima levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e testá -lo. O movimento humano causará a indução do sensor; portanto, quando você estiver em teste de função, deixe a região de indução e não faça movimento para impedir o trabalho contínuo do sensor. Lembrete amigável:Ao instalar duas ou mais microondas juntas, você deve manter 4 metros um do outro, caso contrário, a interferência entre eles levará à reação de erro.
Configuração de tempo
	Ele pode ser definido de 8 segundos (gire totalmente no sentido anti-horário) a 12 minutos (gire totalmente no sentido horário). Qualquer movimento detectado antes deste período de queda reiniciará o timer. É recomendável selecionar o menor tempo para ajustar a faixa de detecção e para executar o teste de caminhada.
OBSERVAÇÃO:Quando a luz estiver automática, levará 1 segundo para que o sensor esteja pronto para detectar outro movimento, ou seja, apenas o sinal detectado 1 segundos depois a luz pode ser automaticamente. É principalmente para o ajuste do tempo de atraso a partir do momento em que o sinal detectado e leve automaticamente até a luz automática. Você pode definir o tempo de atraso para sua necessidade prática. Mas é melhor você diminuir o tempo de atraso para economizar energia, uma vez que o sensor de microondas tem a função da detecção contínua, ou seja, qualquer movimento detectado antes que o tempo de atraso reinicie o timer e a luz continue se houver se houver humano na faixa de detecção.
Configuração de controle de luz
	Pode ser definido na faixa de 2 ~ 2000 lux. Para girar o botão totalmente anti-horário, é de cerca de 2 lux, o horário no sentido horário é de cerca de 2000 lux. Quando ajustar a zona de detecção e executar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.
Observação:Por favor, não ajuste os três botões funcionais ao excesso. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há uma pequena rolha em cada um dos três componentes, quando você ajusta os botões do início ao fim, a virada excessiva danifica a rolha e levará à reviravolta sem parar 360 °. O limite de intervalo de ajuste é de 270 °, preste atenção nisso.

Instalação
Desligue a energia.
Defina os tubos roscados no cabo de alimentação e na linha de controle.
Conecte a energia e a carga com o sensor de acordo com o diagrama da linha de conexão.
Transforme os botões para as condições ideais
(Defina as configurações de acordo com a maneira de definir uma parte mencionada.).

1 、 instalado no objeto de balanço levará à reação de erro.
2 、 A cortina de agitação soprada pelo vento levará à reação de erro. Selecione o local adequado para instalar.
3 、 Estar instalado onde o tráfego está ocupado levará à reação de erro.
4 、 As faíscas produzidas por alguns equipamentos nas proximidades levarão à reação de erro.

Falha e a solução

Falta	Causa de falha	Solução
A carga não funciona.	A iluminação de luz é definida incorretamente.	Ajuste a configuração da carga.
	A carga está quebrada.	Altere a carga.
	A energia está desligada.	Ligue a energia.
A carga funciona o tempo todo.	Há um sinal contínuo na região da detecção.	Verifique as configurações da área de detecção.
A carga funciona quando não há sinal de movimento detectado.	A lâmpada não está bem instalada para que o sensor não detecte sinais confiáveis.	Reajuste o local de instalação.
	O sinal de movimento é detectado pelo sensor (movimento atrás da parede, o movimento de pequenos objetos, etc.)	Verifique as configurações da área de detecção.
A carga não funciona quando houver sinal de movimento detectado.	A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena.	Verifique as configurações da área de detecção.

● Confirme com instalação prefissional.
● Para fins de segurança, corte a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume nenhuma resposta.

Estamos comprometidos em promover a qualidade e a confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
