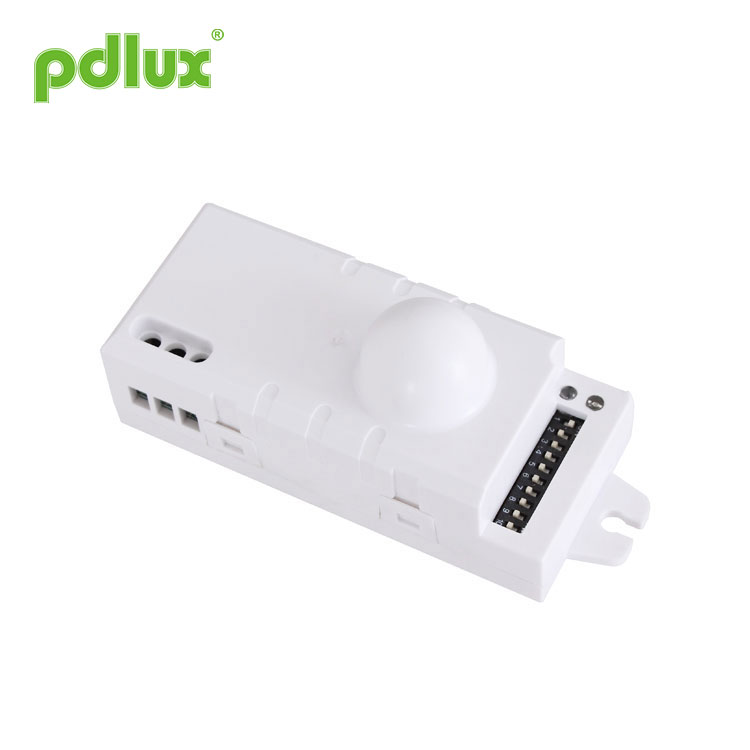

Sensor de movimento radar Doppler

O sensor de movimento do radar Doppler pode ser instalado dentro de produtos feitos de vidro e plástico, pois esses materiais têm pouco efeito no micro-ondas. Conecte o produto conforme mostrado abaixo; você pode mudar uma luz comum para uma luz automática.

Modelo:PD-MV1007

Enviar consulta

Sensor de movimento radar Doppler

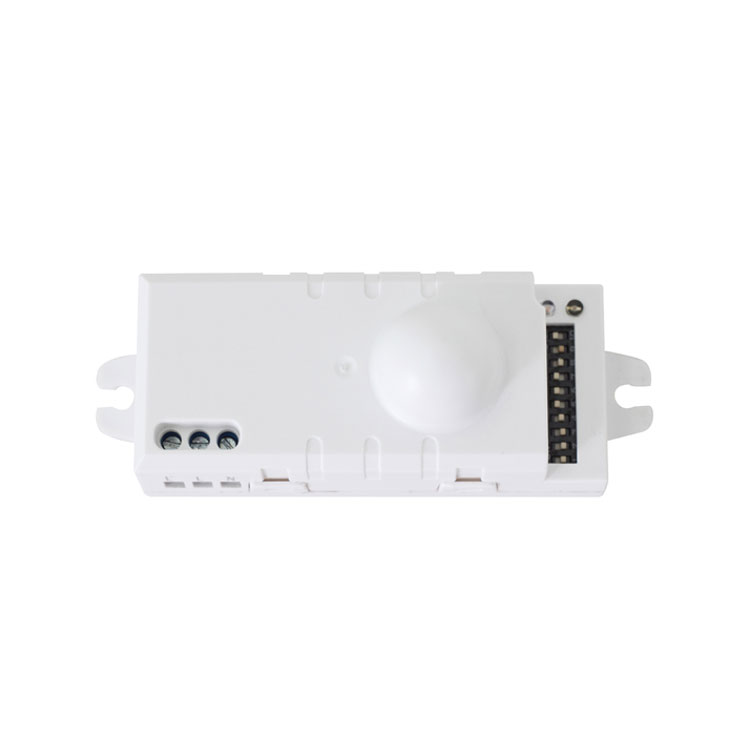

Aparência e tamanho

Especificações

Fonte de alimentação: 90-240V/CA Frequência de energia: 50/60Hz Potência de transmissão: <0,2mW Carga nominal: 1200W/5A, Máx.,tungstênio(cosφ=1)(220-240V/AC) 300 W / 2,5 A, máx., fluorescente (cosφ = 0,5) (220-240 V / CA) 600W/5A, Máx.,tungstênio(cosφ=1)(100-130V/AC) 150 W / 2,5 A, máx., fluorescente (cosφ = 0,5) (100-130 V / CA)	Local de instalação: dentro de casa, montagem no teto Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM Temperatura de trabalho: -15°C~+70°C Ângulo de detecção: 360° Faixa de detecção: 2m-5m-8m-10m (raios) (ajustável) Configuração de tempo: 6seg-1min-3min-5min-10min-15min (ajustável) Controle de luz: <10LUX-100LUX-300LUX-2000LUX (ajustável) Consumo de energia: aprox.0,5W
OBSERVAÇÃO:a saída de alta frequência deste sensor é <0,2mW - isso é apenas 5.000 da potência de transmissão de um telefone celular ou da saída de um forno de micro-ondas.

Informações do sensor

Utilizando campo e introdução

PD-MV1007 é um sensor de objeto em movimento que pode detectar alcance de 360 ° e sua frequência de trabalho é de 5,8 G. A vantagem deste produto é o estado de trabalho estável (temperatura de trabalho estável: -15 ° C ~ + 70 ° C), PD- MV1007 adota um sensor de micro-ondas (saída de alta frequência <0,2mW), para que seja seguro e tenha melhor desempenho que o sensor infravermelho

Pode ser instalado dentro de produtos feitos de vidro e plástico, pois esses materiais têm pouco efeito no micro-ondas. Conecte o produto conforme mostrado abaixo; você pode mudar uma luz comum para uma luz automática.

Este produto pode ser utilizado em mais campos do que os exemplos acima.
Você também pode instalar um PD-MV1007 diretamente no teto para controlar um corredor. Não há problema

Este produto estará esperando fielmente por você. Ele acenderá a luz automaticamente quando você passar e desligará a luz automaticamente quando você sair. Você pode definir o tempo de atraso de fechamento para atender às suas necessidades. Por exemplo, você pode ajustar o controlador deslizante TIME para selecionar o tempo de atraso de 6 segundos a 15 minutos quando achar que voltará em 15 minutos. O controlador deslizante TIME é o seguinte (mantenha-se afastado da zona de detecção após ajustar o tempo de teste ou o tempo de detecção será impreciso quando qualquer objeto em movimento for detectado novamente pelo produto).

Configuração de parâmetro
Mostrado no gráfico abaixo: Ao definir S1, S2, S3, S4, S5 para definir o tempo de atraso dos produtos, ao definir S6, S7 para definir a faixa de detecção de produtos, ao definir S8, S9, S10 para definir a luz -controle de produtos.

Se você deseja que o PD-MV1007 detecte uma zona pequena, basta ajustar o controlador deslizante de detecção SENS para a faixa necessária (pode ser necessário ajustar algumas vezes até achar que é adequado). ativado quando a luminância da circunstância está abaixo de algum valor, você pode simplesmente ajustar o controlador deslizante LUX (o controlador deslizante de luminância funcional) para selecionar o valor de luminância (pode ser necessário ajustar algumas vezes até achar que é adequado).

Configuração de tempo
A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 6seg e no máximo 15min. Qualquer movimento detectado antes deste tempo decorrido reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar a zona de detecção e para realizar o teste de caminhada. Puxe o interruptor para a posição ON como "1", puxe o interruptor para a posição OFF como "0", mude a localização e a faixa de detecção do correspondente tabela é a seguinte:

Configuração do intervalo de detecção (sensibilidade)
Faixa de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, puxe o interruptor para a posição LIGADO como "1", puxe o interruptor para a posição DESLIGADO posição como "0", a localização da chave e a faixa de detecção da tabela correspondente são as seguintes:

ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funciona
normalmente !

Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.

Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença da rede de energia de interferência regional, o pulso de interferência é incerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo durante o uso.
Sugestão: Instale e ajuste o sensível na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.

Configuração de controle de luz
O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux, puxe o interruptor para a posição ON como "1", puxe o interruptor para a posição OFF como "0", a localização do interruptor e a faixa de detecção da tabela correspondente são as seguintes:

Solução de problemas

Falta	Causa da falha	Solução
A carga não funciona.	A iluminação luminosa está configurada incorretamente.	Ajuste a configuração da carga.
	A carga está quebrada.	Mude a carga.
	A energia está desligada.	Ligue a energia.
A carga funciona o tempo todo.	Existe um sinal contínuo na região de detecção.	Verifique as configurações da área de detecção.
A carga funciona quando não há sinal de movimento detectado.	A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis.	Reajuste o local de instalação.
	O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.)	Verifique as configurações da área de detecção.
A carga não funciona quando há sinal de movimento detectado.	A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena.	Verifique as configurações da área de detecção.

Se você quiser usar o PD-MV1007 como um único, você também pode solicitar o shell que é fabricado especialmente para o produto a ser instalado, ou você pode selecionar o produto PD-MV10070-A diretamente. O grau de proteção do PD-MV1007-A é IP55, então o PD-MV1007-A é melhor que o PD-MV1007 com maior qualidade à prova d'água.

Locais de aplicação (Selecionado de acordo com a necessidade do cliente.)

1. Ser instalado no objeto oscilante causará mau funcionamento.
2. A cortina oscilante que é soprada pelo vento causará mau funcionamento, selecione o local de instalação adequado.

3. Ser instalado em local com tráfego intenso causará mau funcionamento.
4. Isso causará mau funcionamento quando houver faíscas produzidas por algum equipamento próximo.

A distância de detecção pode ser multiplicada pela reflexão no campo eletromagnético de micro-ondas pelos materiais metálicos ou de vidro.
Assim, diminua a sensibilidade para atingir a distância de detecção apropriada. Nunca gire o botão SENS para o valor máximo para evitar detecção de erros. Além disso, o ambiente circundante levará a ações de erro, por ex. os automóveis que passam ou os objetos errantes provocados pelo vento. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.

É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz.
Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.

Estamos empenhados em promover a qualidade e fiabilidade do produto, no entanto, todos os componentes eletrónicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.

Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
