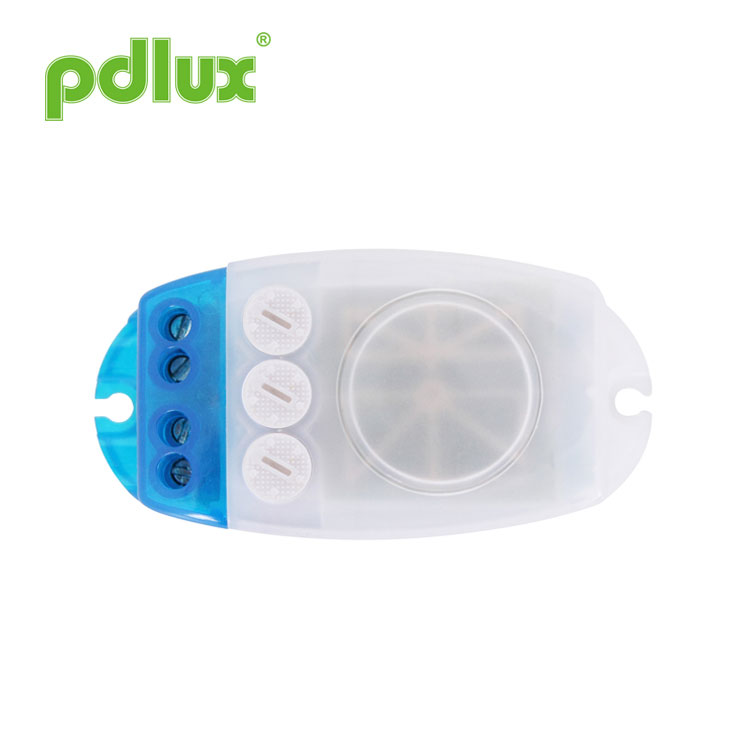

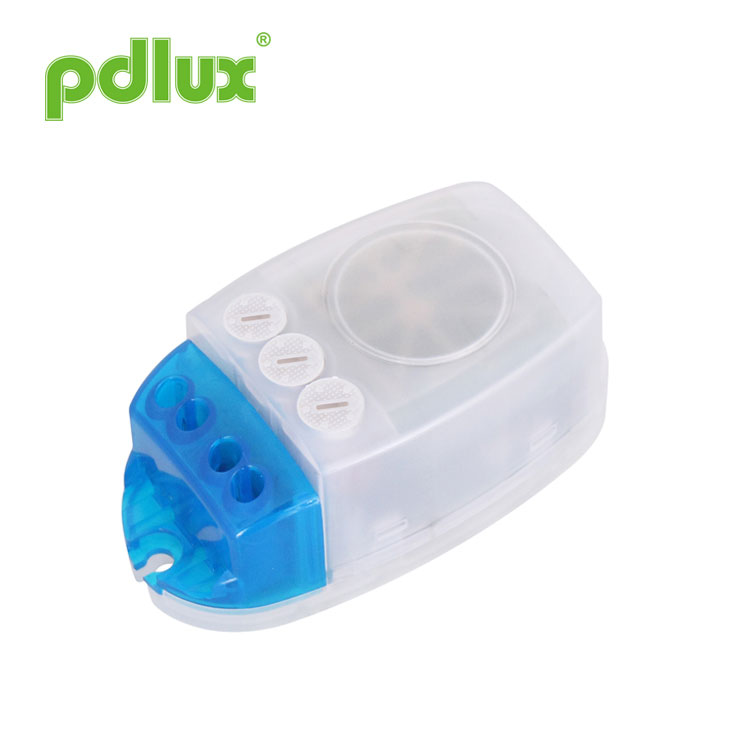

Sensor de movimento de microondas com design duplo PCA
PD-MV1019-Z é um sensor de movimento de micro-ondas com design PCA duplo que pode detectar um alcance de 360 ° e sua frequência de trabalho é de 5,8 G. A vantagem deste produto é o estado de funcionamento estável (temperatura de trabalho estável: -15°C~+70°C), PD-MV1019-Z adota um sensor de micro-ondas (saída de alta frequência <0,2mW), para que seja seguro e tenha melhor desempenho que o infravermelho sensor.
Modelo:PD-MV1019-Z
Enviar consulta
Instrução do sensor de microondas PD-MV1019-Z
Sensor de movimento de microondas com design duplo PCA
Resumo
Ele usa o MCU para calcular com precisão as informações da chave e controla com precisão o relé a ser ligado no ponto zero da onda senoidal, para que cada carga seja ligada. No ponto zero da onda senoidal, o problema de corrente de partida causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada é evitado, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto da alta tensão sob a carga. Devido à diversificação das cargas elétricas atuais, especialmente LED lâmpadas, lâmpadas economizadoras de energia e lâmpadas fluorescentes possuem capacitores com capacitâncias diferentes. Este é um desastre para relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O 10A comum o relé pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e corrente de carga pequena. Para superar este problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de surto de carga, aumentando muito o capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle de produção em massa a tecnologia de sensores pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo seja aumentado em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e segurança.
Características
1. Danos por não radiação: sua potência de transmissor é inferior a 0,2 mW, o que não causa danos ao corpo humano.
2. Desempenho confiável e estável: aplica a filtragem RC e a filtragem digital no processamento digital. Também
utiliza a tecnologia digital de disparo zero, ou seja, no ponto zero será autoconectado ou autodesconectado.
adota chip de gerenciamento de energia para garantir seu desempenho estável na tensão nominal.
3.Configuração remota: é projetada com função remota, ou seja, você pode predefinir sua função por potenciômetro
ou controle remoto para sua necessidade prática.
Especificações
| Fonte de energia | 100-240 VCA |
| Frequência de energia | 50/60Hz |
| Transmitir energia | <0,2mW |
| Todas as cargas | 1600W máx. (220-240 VCA) |
| 1000W máx. (100-130 VCA) | |
| Temperatura de trabalho | -15°C~+70°C |
| Sede de instalação | dentro de casa, montagem no teto |
| Sistema de alta frequência | Onda elétrica CW de 5,8 GHz, banda ISM |
| Ângulo de detecção | 360°(instalação no teto),180°(instalação na parede) |
| Faixa de detecção (22 ℃) | 2-8m (raios.) (ajustável) |
| Distância de detecção de movimento vertical | >16m |
| Controle de luz | 10-1000LUX, (ajustável) |
| Configuração de tempo | 10seg-12min, (ajustável) |
| Nível de proteção | IP20, Classe II |
Informações do sensor
Aplicações
As microondas podem penetrar no vidro, plástico e madeira, portanto o sensor de microondas pode ser instalado dentro do
sombra feita de certa espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, apenas se
fazendo a conexão conforme mostrado abaixo, você pode transformar as iluminações comuns em iluminações com detecção automática.
Carregue o mesmo que o modo de conexão do sensor da fonte de alimentação.
Carga e sensores de diferentes modos de conexão da fonte de alimentação.
A aplicação acima dentro das iluminações é uma das múltiplas utilizações práticas. Você também pode instalar um ou mais dentro
o teto ou chão para controlar toda a passagem.
Lembrete amigável: ao instalar dois ou mais micro-ondas juntos, é necessário manter 4 metros de distância
outro, caso contrário a interferência entre eles levará a uma reação de erro.
Modo de configuração um: potenciômetro
Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.
(1) Configuração da faixa de detecção (sensibilidade)
Faixa de detecção é o termo usado para descrever os raios do círculo aproximado moldado no
solo quando instalado a uma altura de 2,5 m. Girar o botão totalmente no sentido anti-horário é o
faixa mínima, totalmente no sentido horário é o máximo.
Nota: o alcance de detecção acima é obtido no caso de uma pessoa que esteja entre 1,6m~1,7m alto com figura média e se move a uma velocidade de 1,0 ~ 1,5m/seg. se a estatura, figura e mudança de velocidade de movimento, o alcance de detecção também mudará.
Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pelo fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou o interferência da rede elétrica e equipamentos elétricos. Tudo o que foi mencionado acima levará ao reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade apropriadamente e, em seguida, teste-o. O movimento humano causará a indução do sensor, então quando você sob o teste de função, deixe a região de indução e não faça movimento para evitar o trabalho contínuo do sensor.
Lembrete amigável: ao instalar dois ou mais micro-ondas juntos, é necessário mantenha 4 metros um do outro, caso contrário a interferência entre eles levará a erro reação.
Nota: não ajuste excessivamente os três botões funcionais. Isso porque os três botões funcionais foram conectados diretamente aos componentes, há uma pequena rolha em cada dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo irá danificar a rolha e levar a uma rotação ininterrupta de 360 °. O limite da faixa de ajuste é 270°, preste atenção a isso.
(2) Configuração de tempo
O tempo de atraso pode ser definido entre 10 segundos a 12 minutos. Qualquer movimento detectado
antes que esse tempo decorra, o cronômetro será reiniciado. Recomenda-se selecionar o mais curto
tempo para ajustar a faixa de detecção e realizar o teste de caminhada.
NOTA: Quando a luz estiver desligada automaticamente, levará 4 segundos antes que o sensor esteja pronto para detectar
outro movimento, ou seja, somente o sinal detectado 4 segundos depois a luz pode ser ligada automaticamente.
É principalmente para o ajuste do tempo de atraso a partir do momento em que o sinal é detectado e a luz
ligar automaticamente até a luz desligar automaticamente. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas você
é melhor diminuir o tempo de atraso para economizar energia, uma vez que o sensor de micro-ondas tem o
função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso
decorrido reiniciará o cronômetro e a luz continuará acesa somente se houver humano na detecção
faixa.
(3)Configuração de controle de luz
Pode ser definido na faixa de 10~1000 LUX. Girar o botão totalmente no sentido anti-horário é
cerca de 10 lux, totalmente no sentido horário é de cerca de 1000 lux. Ao ajustar a zona de detecção e
realizando o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.
Controle remoto de 14 teclas FS14B
SET: chave de configuração operacional do controle remoto, chave de configuração funcional. Pressionar esta tecla SET é válido para iniciar a função de controle remoto. Caso contrário, o controlo remoto não é válido. Nota: Você deve concluir a configuração do controle remoto em 1 minuto; mais de 1 minutos ele será bloqueado automaticamente e o sensor de micro-ondas não responderá ao controle remoto. Se você não concluir a configuração do controle remoto em 1 minuto, será necessário pressionar novamente esta tecla SET. Quando o sensor de micro-ondas responde ao controle remoto, cada sempre que você pressionar a tecla, o indicador no produto piscará três vezes rapidamente. Se houver não há flash, isso significa que o sensor de micro-ondas não recebeu o sinal do controle remoto controlador.
Modo AUTO: Pressione esta tecla, o produto entra no modo de detecção automática, o produto funciona de acordo com os dados de configuração. Quando você precisar deste modo AUTO, deverá definir os dados. Configuração de sensibilidade: 2m-4m-6m-8m (raios.) Configuração de atraso de tempo: 10S、3MIN、6MIN、12MIN. Configuração Lux: 10LUX、50LUX、150LUX、2000LUX. Escolha cada configuração de acordo com sua demanda. Nota: para pressionar a tecla SET antes de usar este modo AUTO. O SET é a chave para iniciar o controle remoto função.
As seguintes situações levarão a uma reação de erro.
1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.
A falha e a solução
| Falta | Causa da falha | Solução |
| A carga não funciona. | A iluminação luminosa está configurada incorretamente. | Ajuste a configuração da carga. |
| A carga está quebrada. | Mude a carga. | |
| A energia está desligada. | Ligue a energia. | |
| A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações da área de detecção. |
| A carga funciona quando não há sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, o movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| A carga não funciona quando há sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Este manual é o conteúdo da programação do produto, não iremos notificá-lo separadamente. É estritamente proibido copiar o conteúdo do manual de instruções para qualquer outro fim sem a autorização da empresa.
